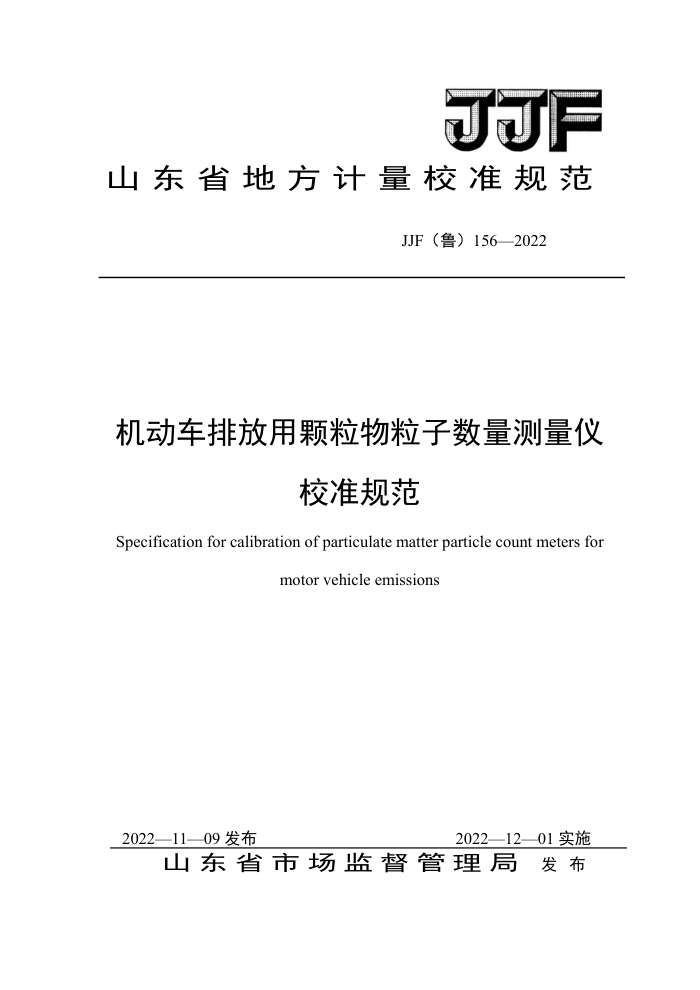

JJF
山东省地方计量校准规范
JJF（鲁）156—2022
机动车排放用颗粒物粒子数量测量仪
校准规范
Specification for calibration of particulate matter particle count meters for
motorvehicleemissions
2022—11—09发布
2022—12—01实施
山东省市场监督管理局 发布 JJF（鲁）156-2022
机动车排放用颗粒物粒子数量测量仪校准规范
JJF（鲁）156-2022
Specification for calibration of particulate matter particle count meters for motor vehicle emissions
归口单位：山东省低碳计量技术委员会主要起草单位：济南市计量检定测试院
青岛市计量技术研究院北京市计量检测科学研究院
参加起草单位：江苏黯图测试技术有限公司
山东省计量检测中心潍柴动力股份有限公司
本规范委托山东省低碳计量技术委员会负责解释 JJF（鲁）156-2022
本规范主要起草人：
张文师（济南市计量检定测试院）王 婷（青岛市计量技术研究院）沈上坦（北京市计量检测科学研究院）
参加起草人：
张 明（青岛市计量技术研究院）
张 登（江苏图测试技术有限公司）高 捷 （山东省计量检测中心）李万洋（潍柴动力股份有限公司） JJF（鲁）156-2022
目 录
引言 1范围. 2引用文件， 3术语和计量单位， 3.1气溶胶 3.2单分散气溶胶 3.3颗粒物， 3.4粒子数量 3.8截止粒径， 3.9平坦区 3.14整体校准... 3.15分步校准， 3.16高响应 4概述 5计量特性 5.1零点... 5.2高响应. 5.3流量示值误差， 5.4流量重复性. 5.5响应时间T90.. 5.6颗粒计数器的计数重复性 5.7检测效率（限值均对于单分散颗粒） 5.8线性度 5.9颗粒数浓度衰减因子（PCRF） 5.10挥发性颗粒去除效率（VRE） 6校准条件. 6.1环境要求.. 6.2校准用仪器设备 6.3校准装置原理图 7校准项目和校准方法， 7.1零点检查... 7.2高响应
(III) ...(1) ..(1) ..(1) ..(1) ..(1) .(1) ...(1) ..(2) ..(2) ..(2) ..(2) ..(2) ..(3)
...(3) ..(3) ..(4) .(4) ..(4) ..(4) ..(4) ...(4) ..(4) ..(4) .(5) ..(5) ..(5) ..(5) ...(6) .(6) .(6) (7)
1 JJF（鲁）156-2022
7.3流量 7.4响应时间Tg0 7.5颗粒计数器的计数重复性， 7.6颗粒数浓度检测效率， 7.7线性度... 7.8颗粒数浓度衰减因子（PCRF） 7.9挥发性颗粒物去除效率（VRE） 8校准结果表达 9复校时间间隔. 附录A机动车排放用颗粒物粒子数量测量仪校准原始记录附录B机动车排放用颗粒物粒子数量测量仪校准证书（内页）格式附录C机动车排放用颗粒物粒子数量测量仪检测效率校准的不确定度评定示例
(7) .(8) ..(8) ..(8) ...(10) ..(10) ...(11) .(11) ...(12) ..(13) .(17)
..(20)
II JJF（鲁）156-2022
引 言
本规范以JF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012 2《测量不确定度评定与表示》为基础性系列规范进行制定。
本规范为首次发布。
III JJF（鲁）156-2022
机动车排放用颗粒物粒子数量测量仪校准规范
1 范围
本规范适用于机动车排放用颗粒物粒子数量测量仪（Particulateparticle countmeterforvehicleemissions）（以下简称PN测量仪）的校准。
2引用文件
本规范引用了下列文件： GB17691重型柴油车污染物排放限值及测量方法（中国第六阶段） GB18352.6轻型汽车污染物排放限值及测量方法（中国第六阶段） HJ1014非道路柴油移动机械污染物排放控制技术要求 ISO15900气溶胶颗粒粒径分布测量差分电迁移法(Determinationofparticle
size distributionDifferential electrical mobility analysisfor aerosol particles)
ISO27891气溶胶颗粒数浓度凝结核粒子计数器的校准(Aerosolparticlenumbel concentration-Calibration of condensationparticlecounters)
凡是注日期的引用文件，仅注日期的版本适用于本规范，凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
3.1气溶胶aerosol
悬浮于气体中的固体和/或液体颗粒分散体系。 3.2单分散气溶胶monodisperseaerosol
粒径分布窄的气溶胶，单分散性可以通过尺寸分布的几何标准偏差（GSD）进行量化，GSD小于或等于1.15。 3.3颗粒物（Particlematter，PM）
在温度为315K（42℃）~325K（52℃）的稀释排气中，由滤纸收集到的所有排气成分，主要是碳、冷凝的碳氢化合物、硫酸盐水合物。 3.4粒子数量（ParticleNumber，PN）
在去除了挥发性物质的稀释排气中，所有粒径超过23nm的粒子总数。 3.5颗粒物粒子数量浓度（Particlenumberconcentration，C）
1 JJF（鲁）156-2022
在特定压力及温度条件下，单位体积内气溶胶中固体颗粒的数量，单位为cm3。 3.6凝结核粒子计数器condensationparticlecounter（CPC）
通过工作液（如正丁醇、水、异丙醇）吸附在纳米颗粒表面，使其放大到微米级别后，利用光散射原理测量气溶胶中颗粒数浓度的设备。 3.7差分电迁移率分类器differentialelectricalmobilityclassifier（DEMC）
能够根据电迁移率对气溶胶颗粒选择和分离，并得到单分散样品的一种分类器。
3.8截止粒径（u－ff）
PN测量仪检测效率为50%时的粒径，单位为nm。 3.9平坦区flat area
检测效率不受粒径影响的粒径范围。
3.10扩散充电法颗粒计数器diffusioncharge（DC）
通过电荷调节器（如电晕丝等）使颗粒带上平衡电荷，然后通过电学法测量气溶胶中颗粒数浓度的设备。 3.11挥发性颗粒去除器volatileparticleremove（VPR）
对初级气溶胶进行一级热稀释，挥发性颗粒去除器及二级冷稀释，并得到满足下游设备测量条件气溶胶的设备。 3.12颗粒数浓度衰减因子particlenumberconcentrationreductionfactor（PCRF）
VPR上游颗粒数浓度与下游颗粒数浓度之比。本规范所用的颗粒物为燃烧丙烷产生的碳烟形态颗粒。 3.13挥发性颗粒去除效率volatileparticleremovalefficiency（VRE）
VPR上游挥发性颗粒数浓度与下游挥发性颗粒数浓度之比。本规范中所用的颗粒物为挥发性颗粒物正四十烷。 3.14整体校准
采样管、VPR及颗粒计数器等模块整体与标准器进行比对校准的方法。 3.15分步校准
分别对VPR、颗粒计数器进行校准的方法。 3.16高响应highresponse
在颗粒数浓度达到一定条件下，PN测量仪要求能检测出颗粒数浓度的最低值注：本文件规定该条件为测量空气颗粒数浓度大于2000cm3，最低值为1500cm-3。
2
