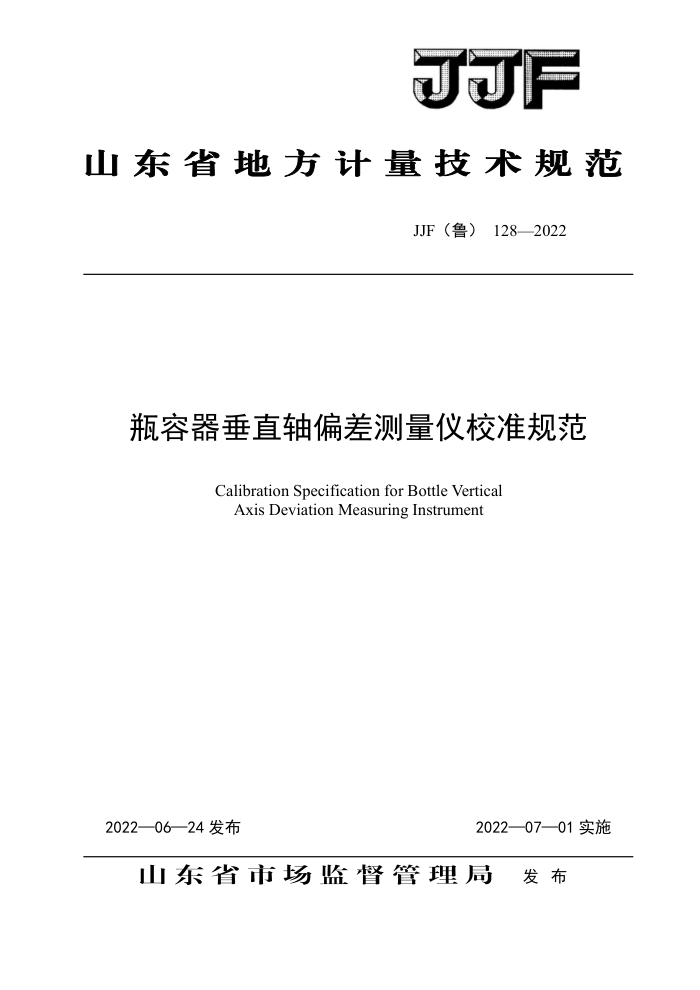

JF
山东省地方计量技术规范
JJF（鲁）128—2022
瓶容器垂直轴偏差测量仪校准规范
Calibration Specification forBottle Vertical
Axis Deviation Measuring Instrument
2022—06—24发布
2022—07—01实施
山东省市场蓝督管理局 发布 JJF（鲁） 128—2022
瓶容器垂直轴偏差测量仪
校准规范
JJF (鲁) 128
2022
CalibrationSpecificationforBottleVertical
Axis DeviationMeasuringInstrument
归口单位：山东省几何量计量技术委员会
主要起草单位：济南市计量检定测试院
参加起草单位：山东省计量科学研究院
山东计量测试学会
本规范委托山东省几何量计量技术委员会负责解释 JJF（鲁）128——2022
本规范主要起草人：
牟君（济南市计量检定测试院）
胡涵 （济南市计量检定测试院）孙文斐（济南市计量检定测试院）参加起草人：闫妍（山东省计量科学研究院）赵东升（山东省计量科学研究院）王明昱（山东省计量科学研究院）
王勇（山东计量测试学会） JJF（鲁） 128—2022
目录
引言 1 范围 2 引用文件. 3 术语 3.1 垂直轴偏差 4 概述. 5 计量特性 5.1 指示仪示值误差. 5.2 测量重复性. 5.3 示值误差. 6 校准条件 6.1 环境条件. 6.2 测量标准及其他设备， 7 校准项目和校准方法 7.1 指示仪示值误差. 7.2 测量重复性 7.3 示值误差 8 校准结果表达.. 9 复校时间间隔附录A电子式瓶容器轴偏差测量仪测量结果不确定度评定示例附录B校准原始记录参考格式.. 附录C 校准证书内页参考格式
(II) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (3)
（错误！未定义书签。）（错误！未定义书签。）
(3) (4) (5) (7) (8) JJF（鲁） 128—2022
引言
JJF1071-2010《国家计量校准规范编写规则》、JF1001-2011《通用计量术语及定义》 JJF1059.1-2012 《测量不确定度评定与表示》共同构成支撑本校准规范制订工作的基础性系列规范。
本规范为首次发布。
II JJF（鲁）128——2022
瓶容器垂直轴偏差测量仪校准规范
1范围
本规范适用于瓶容器垂直轴偏差测量仪的校准。 2 引用文件
本规范引用了下列文件： GB/T8452-2008玻璃瓶罐垂直轴偏差试验方法 YBB00192003-2015垂直轴偏差测定法 JJG34指示表（指针式、数显式）检定规程凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。 3术语
GB/T8452-2008、YBB00192003-2015界定的以及下列术语适用于本规范。 3.1垂直轴偏差Verticalaxisdeviation
垂直轴偏差是指瓶口的中心到通过瓶底中心垂直线的水平偏差。 [YBB00192003-2015，定义]
4概述
瓶容器垂直轴偏差测量仪（以下简称测量仪）是定量评价瓶容器垂直轴偏差的测量仪器，主要用于测量塑料瓶、玻璃瓶等各种瓶容器的垂直轴偏差。按读数方式不同分为指示表式和电子式。其外形结构示意图见图1、图2。
图1指示表式垂直轴偏差测量仪结构示意图
1一卡盘；2一瓶容器；3一指示表；4一立柱；5一表夹具；6一工作台面
1 JJF（鲁） 128——2022
M
回回
图2电子式垂直轴偏差测量仪结构示意图
1一卡盘；2一位移传感器；3一主机
5计量特性 5.1指示仪示值误差
测量仪所使用的指示仪为指示表或位移传感器时，指示仪示值误差参照JJG34指示表（指针式、数显式）检定规程的技术要求。 5.2 测量重复性 5.3 示值误差 6 校准条件 6.1环境条件
校准实验室温度：（205）℃：相对湿度：不大于75%。校准前，被校仪器和测量标
准平衡温度时间不少于2h。 6.2 测量标准及其他设备
校准项目和测量标准见表1。允许使用满足测量不确定度要求的其它测量标准进行校
准。
表1 校准项目和测量标准
序号 1 2 3
校准项目指示仪示值误差测量重复性
测量标准名称及计量特性参照JJG34检定规程的要求
专用圆柱角尺，圆跳动不大于1um，垂直度不大于
0.005mm/100mm； 钢直尺MPE：±0.20mm
示值误差
2
