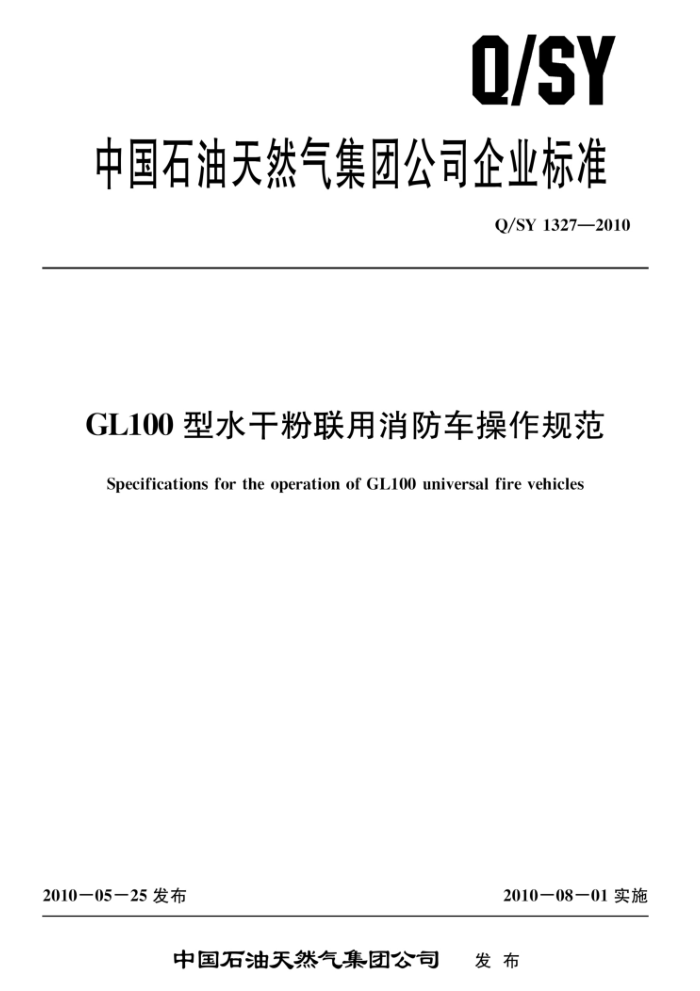

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1327—2010
GL100型水干粉联用消防车操作规范
Specifications for the operation of GL100 universal fire vehicles
2010－05—25 发布
2010一08一01实施
中国石油天然气集团公司 发布 Q/SY 1327—2010
目
次
前言 1 范围 2 术语和定义 3基本要求 3.1人员要求 3.2　战备状态车辆阀门开关要求 3.3使用要求 . 4消防泵系统常规操作 4. 1消防泵系统常规操作流程 4.2驻车操作 4.3　车载炮出水操作 4.4　出水口出水操作 4.5　补水操作 4.6消防泵系统收车操作 5特殊操作 5.1干粉灭火系统的常规操作流程 5.2　驻车操作 5.3干粉炮灭火操作 5.4干粉枪灭火操作 5.5干粉系统收车操作 6其他操作 6.1　操作内容 6.2　吸水操作 6.3 自保操作 6.4　加热操作 6.5干粉灌装操作 7维护保养 7. 1 日常维护保养 7. 2 周（车场日）保养 7.3定期维护保养
.
. Q/SY 1327—2010
前言
本标准由中国石油天然气集团公司健康安全环保专业标准化技术委员会提出并归口。 本标准负责起草单位：中国石油安全环保技术研究院大连分院本标准参加起草单位：新疆油田分公司、华北油田分公司、上海华夏震旦消防设备有限公司。 本标准主要起草人：王建胜、曹丽娟、曲洪生、耿青林、周革新。
Ⅱ Q/SY 1327—2010
GL100型水干粉联用消防车操作规范
1范围
本标准规定了SZX5270TXFGL100型水干粉联用消防车操作和维护保养要求本标准适用于中国石油天然气集团公司为企业专职消防队集中配置的SZX5270TXFGL100型水
干粉联用消防车（以下简称干粉联用消防车）的操作和维护保养。
2　术语和定义
下列术语和定义适用于本标准。
2. 1
干粉联用消防车universal fire vehicles 主要装备有消防泵、水罐、干粉罐、干粉、水灭火剂以及成套的灭火剂喷射装置的灭火消防车。
2. 2
消防泵fire pumps 安装于消防车上，用做输送灭火剂的专用水泵。
2. 3
消防泵系统fire pumps system 由消防泵、真空泵、消防泵压力控制装置及附属管路、阀门等部件组成的吸引、输送消防水
系统。 2. 4
干粉灭火剂 powder extinguishing agent 由具有灭火效能的无机盐和少量的添加剂经干燥、粉碎、混合而成的微细固体粉末。
3基本要求
3.1人员要求
操作人员应具备初级消防员上岗资格，接受本标准的系统培训，熟练掌握干粉联用消防车的技术参数、操作程序和要求、维护保养和常见故障的排除方法，了解干粉联用消防车消防系统的结构和操作原理，并经考核合格后方可上岗操作。 3.2战备状态车辆阀门开关要求
操作人员在接班时和当班中应检查车辆各阀门的开关状态，确保车辆始终处于灭火救援战备状态（车辆战备状态下各阀门的开关状态见表1和表2）。 3.3使用要求
干粉联用消防车带有消防泵和干粉两套独立的灭火系统，干粉联用消防车到达现场后，根据现场需要，可任选干粉灭火系统或消防泵系统进行灭火作业。
4消防泵系统常规操作
4.1消防泵系统常规操作流程
干粉联用消防车消防泵系统常规操作顺序依次为驻车操作、车载炮出水操作或出水口出水操作、 补水操作和收车操作。
1 Q/SY 1327—2010
表13 车辆战备状态下消防泵系统各阀门的开关状态
序号 9 10 11 12 13 14 15
序号 1 2 3 4 5 6 7 8
阀门名称水罐出水阀水炮射水阀出水口阀吸水口阀水罐注水阀自保阀补水口阀消防泵放余水阀
开关状态
阀门名称出水口放余水阀
开关状态
关关关关关关关关
关关关关开关
机械压力平衡装置清洗阀
释压器放水阀压力调节器放水阀取力器冷却水阀取力器放水阀
开 (漏气时关)
气源总阀
表 2 车辆战备状态下干粉灭火系统各阀门的开关状态
开关状态 序号关
序号 1 2 3
阀门名称氮气瓶头阀高压球阀排气阀
阀门名称吹扫减压阀干粉炮阀干粉枪阀
开关状态
关关关
4 5 6
关关
4.2驻车操作 4.2.1干粉联用消防车到达作业现场后，驾驶员应选择车辆的安全驻车位置停车制动。 4.2.2灭火救援状态时，应选择着火部位或有毒有害气体泄漏部位的上风向或侧风向的坚实的场地将车停稳，以确保人员和车辆安全。车头应朝向便于迅速撤离火场的方向。 4.2.3车辆停稳后，应保持发动机怠速运转，并拉紧手制动，安放轮挡。还应检查确认气源压力保持在0.6MPa以上，以保证车辆制动、气动阀门开关等操作能够正常进行。 4.3车载炮出水操作 4.3.1车载炮出水操作流程
车载炮出水操作时应首先进行消防泵启动操作，然后进行车载炮出水操作
4.3.2消防泵启动操作 4.3.2.1干粉联用消防车驻车后，应首先确认水罐液位在30%以上后，开启水罐出水阀，再启动消防泵。 4.3.2.2打开驾驶室内操作面板上的“罐出水”开关或位于泵室内控制面板上的“罐出水”开关，水罐出水阀自动开启。若水罐出水阀未打开，应选择先进行电动应急操作、其次进行气动应急操作、 再手动应急操作的优先顺序，打开水罐出水阀。 4.3.2.3水罐出水阀打开后，确认变速箱空挡、发动机怠速运转，踏下离合器3s之后，将消防泵取力器开关扳至开启位置，松开离合器踏板，消防泵开始低速运转。 4.3.3车载炮出水操作 4.3.3.1在车载炮出水前应先进行车载炮射流设置，然后进行车载炮射水，在出水时应注意观察水位变化。 4.3.3.2插好车载炮有线遥控盒并按其面板操作提示进行车载炮的方位调整和射流方式调整。当炮以俯角回转时应注意其回转路线，以免损坏。 4.3.3.3打开“炮喷射”开关，缓慢操纵手油门调整消防泵出口压力，车载炮即可射水。在车载炮出水时，及时调整车载炮角度和射流方式。高速射流时若需调整车载炮的角度，应缓慢操作以避免其 2 Q/SY 1327—2010
传动机构损坏。 4.3.3.4干粉联用消防车出水后，应注意观察水位表的水位指示，水位下降应及时进行补水操作（见4.5的操作）。若现场不具备补水条件，水位低于指示表下限时，应立即关闭消防泵取力器开关。 4.4　出水口出水操作 4.4.1干粉联用消防车需外接移动消防炮或消防水枪进行出水口出水操作时，应依次进行器材连接、 消防泵启动、出水和机械压力平衡控制操作，在车载炮出水时，及时按照4.3.3.4操作观察水位变化。使用TFT移动炮射水时，消防泵出口压力不应超过 O.9MPa；使用TFT消防枪时，消防泵出口压力不应超过0.7MPa，以保证操作人员人身安全。 4.4.2消防枪或移动炮等消防器材连接到出水口后，打开相应的出水阀。然后按4.3.2操作步骤启动消防泵。 4.4.3启动消防泵后，观察压力表，缓慢调节手动油门操纵杆，调整消防泵出口压力。为防止消防泵出口压力产生突变威胁设备及人员安全，在出水口出水时，操作人员应通过机械压力平衡系统操作（见4.4.4操作），控制消防泵出口压力。若在消防泵启动状态下，需打开出水阀时，操作人员应站在侧向缓慢开启出水口球阀，严禁操作人员面向出水口开启出水口阀。 4.4.4机械压力平衡系统的卸荷范围为0.5MPa～5.5MPa，首先检查确认“平衡系统”开关处于 “关闭”位置，调节手动油门操纵杆使消防泵压力达到设定压力（机械压力平衡系统的卸荷压力）后，旋转“调压阀”手轮调到最小位置，打开“平衡系统”开关；转动“手动备用开关阀”手轮到最大位置，再顺时针旋转“调压阀”手轮至设定的卸荷压力，机械压力平衡系统即可自动控制消防泵出口压力不超过设定值。在远距离或高层供水等情况下为保证出水口压力时，可将机械压力平衡系统关闭，取消压力控制操作。 4.5补水操作 4.5.1利用其他消防车或消火栓等外部有压水源直接向水罐补水，应先用水带将消火栓（或供水消防车出水口）与干粉联用消防车水罐补水口可靠连接，再打开干粉联用消防车补水口阀和消火栓供水开关（供水消防车出水阀)，即可实现向水罐注水。 4.5.2若现场不具备有压水源直接向水罐补水条件，可按6.2的操作要求通过吸水操作向消防泵直接供水，或通过吸水操作向水罐直接供水。 4.5.3补水过程中，要注意观察水位表水位情况，适时调整注水供水量，防止水罐水被抽空或满罐水溢流。停止补水时，应关闭消火栓供水阀（或停止外部消防车供水，或关闭消防泵停止吸水），然后关闭干粉联用消防车补水口阀。 4.6消防泵系统收车操作 4.6.1干粉联用消防车作业结束收车时，应首先对干粉联用消防车进行清洗（使用干净水源时可不进行此项操作），再顺次进行消防泵关闭、余水泄放与吹扫操作，最后进行收车检查。 4.6.2调节手油门保持消防泵出口压力在0.2MPa～0.3MPa，对消防泵、车载炮、水带、水枪等进行冲洗，直至流出清水为止；依次打开所有出水口阀（包括没有使用过的），清洗干净后将其关闭。 4.6.3逆时针旋转机械压力平衡面板上的“清洗阀”2圈～3圈，利用消防泵出口喷出的清水清除过滤网中的堆积物。将“平衡系统”开关置于中间位置，打开车尾部放水阀组的“释压器（执行阀）放水”阀和“压力调节器（调压阀）放水”阀清洗机械压力平衡装置的控制阀组。 4.6.4清洗完毕，将手油门调到最小，使发动机怠速运行，关闭机械压力平衡面板上的“清洗阀” 和“平衡系统”开关；关闭“罐出水”开关，踏下离合器踏板并关闭消防泵取力器开关，停止消防泵运行。 4.6.5打开出水口阀及吸水口阀，放掉消防泵和管路中的余水；打开车尾部的“水泵放水”阀、“释压器（执行阀）放水”阀和“压力调节器（调压阀）放水”阀，将消防泵和机械压力平衡控制装置的执行阀和释压器中的余水放净。寒冷冬季，打开取力器旁的放水开关，放掉取力器中的余水。放完余
3 Q/SY 1327—2010
水后，关闭“炮射水”开关，将车载炮归位，及时关闭所有的出水口阀门及车尾部的所有放水阀 4.6.6余水泄放完毕，打开泵室电磁阀排上的管路吹扫阀、“水泵放水”阀门、出水口放水阀，对其进行吹扫；吹扫结束后，关闭管路吹扫阀和所有的放水阀。 4.6.7上述作业结束后，应及时放净水带余水，并将使用过的移动炮、消防枪、水带、水带护桥等器材全部放回原位并固定。检查并确保干粉联用消防车阀门达到3.2所要求的开关状态，检查消防泵取力器开关应处于关闭状态，最后收车归队。
5特殊操作 5.1干粉灭火系统的常规操作流程
干粉联用消防车干粉灭火系统的常规操作应依次进行驻车操作、干粉炮（或干粉枪）灭火操作、 收车操作。 5.2驻车操作
干粉联用消防车到达作业现场使用干粉灭火系统作业时，执行4.2的操作步骤进行驻车操作。
5.3干粉炮灭火操作 5.3.1驻车后，进行干粉炮灭火操作时，应首先接通电源并充压，然后进行干粉炮喷射，最后结束喷射。 5.3.2打开驾驶室操作面板盘左侧的“电源”开关，干粉操作面板上的绿色指示灯亮，逆时针旋开氮气钢瓶组上的瓶头阀。然后缓慢打开高压球阀，氮气经减压阀进入干粉罐，将干粉罐充压到 1.4MPa。若在使用时，安全阀出现泄压现象，说明减压阀或安全阀出现故障，应立刻关闭高压球阀，逐个关闭气瓶上的瓶头阀，切断供气，然后及时检修减压阀和安全阀。 5.3.3打开干粉炮口闷盖，手动调整干粉炮的回转和俯仰，将炮对准火焰根部。然后将干粉操作面板上的“干粉炮”开关旋至“ON”位置，或打开干粉炮左侧的干粉炮控制盒上的开关，此时干粉操作面板上的红色指示灯亮，绿色指示灯灭，即可进行干粉喷射。若打开“干粉炮”开关未能将干粉炮气动阀打开，应选择先进行电动应急操作、其次进行气动应急操作、再手动应急操作的优先顺序，打开干粉炮气动阀。 5.3.4干粉炮喷射结束后，将电气操纵箱上的“干粉炮”开关拨至“OFF”位置，或关闭干粉炮控制盒上的开关，此时红色指示灯灭，绿色指示灯亮起。然后关闭氮气瓶组上的瓶头阀，打开干粉罐排气阀，排出干粉罐里的余气后将其关闭，关闭高压球阀开关。 5.4干粉枪灭火操作 5.4.1使用干粉枪灭火操作时，应首先充压，然后进行干粉枪喷射，最后结束喷射， 5.4.2按照5.3.2操作启动电源，接通电源后为干粉罐充压。 5.4.3拉出卷盘上的软管，将干粉枪与软管相连接并旋紧。根据使用的干粉枪，将干粉操作面板上的“1号枪”或者“2号枪”开关拨至“ON”位置，干粉枪气动球阀自动开启；然后将干粉枪对准火焰根部，扳动十粉枪上的扳机，即可喷射出十粉火火。松扳机可停止喷射干粉，缓慢拉动扳机可以控制喷粉量并减少喷射反冲力。 5.4.4干粉枪喷射结束后，先将电气操作面板上的1号枪或者2号枪开关拨至“OFF”位置。然后关闭8只氮气瓶组上的瓶头阀，打开干粉罐排气阀，排出干粉罐里的余气后将其关闭，关闭高压球阀开关。 5.5干粉系统收车操作 5.5.1使用干粉喷射后进行收车操作时，必须先对干粉管路进行吹扫，然后将器材归位并检查。 5.5.2首先打开氮气钢瓶组最上面的第9只氮气钢瓶上的瓶头阀，调整吹扫减压阀的压力至 1.0MPa。然后将使用过的干粉炮口调整到安全方位，打开吹扫操作箱中干粉炮吹扫阀，对干粉炮管路进行吹扫；将使用过的干粉枪口调整到安全方位，打开1号枪或2号枪吹扫阀，间歇扳动枪上扳 X Q/SY 1327—2010
机，对干粉枪管路进行吹扫。吹扫干净后，关闭氮气钢瓶上的瓶头阀，并关闭吹扫减压阀，然后关闭吹扫操作箱中所有吹扫阀，再打开排气阀，排净罐内余气和高压管路内的氮气后，关闭所有排气阀。 5.5.3干粉系统使用结束后，将干粉炮归位，盖好炮口闷盖；卸下干粉枪并收入工具箱，卷好软管并锁定卷盘。检查并确认作业现场和使用过的干粉枪等器材全部放回原处并固定，确保器材无遗漏后，关好工具箱门，收车归队。
6其他操作 6.1操作内容
干粉联用消防车除常规操作以外，还应进行相关的辅助操作以保证干粉联用消防车在特定的作业条件下正常作业，主要有吸水操作、自保操作、加热操作和干粉灌装操作。 6.2吸水操作 6.2.1采用自然水源可为干粉联用消防车供水。吸水前，应先关闭所有出水口阀门、放水阀门及 “炮射水”开关，打开吸水口闷盖和吸水口阀，并连接好吸水管，再将吸水管另一端及滤水器投入水源中，然后根据现场需要进行吸水出水操作或吸水注水操作。滤水器入水深度应大于500mm，且距水源壁不小于200mm。 6.2.2连接好管路后，向外拉电动真空泵引水手柄，真空表显示负压，开始引水。当真空表显示正压或真空泵出口连续出水5s后松开引水手柄。电动真空泵连续工作时间不应超过1min，每次作业间歇时间不少于30s。若真空泵开启60s内未能吸水，检查系统管路是否漏气，待故障排除后再进行操作。弓水成功后，按4.3.2操作步骤启动消防泵。 6.2.3若直接进行车载炮或出水口出水，应缓慢增大油门，当消防泵出口压力达到0.2MPa～ 0.3MPa后，打开“炮射水”开关或出水口阀，缓慢调节油门调整消防泵出口压力，进行吸水出水操作。操作人员应站在侧向开启出水口阀，严禁面向出水口开启出水口阀。需停止吸水出水操作时，将油门调至最低，关闭“炮射水”开关或出水口阀，关闭消防泵。 6.2.4若直接向水罐注水，缓慢增大油门至消防泵压力表出现数值显示后，打开泵室“水罐注水” 开关向水罐注水。注水操作时，消防泵出口压力不得大于 0.5MPa。水罐注水结束后，将油门调至最低，关闭“罐注水”开关，关闭消防泵。 6.3自保操作
当干粉联用消防车在作战过程中底盘受到地面流涧火和高温烘烤等威胁时，应立即启动底盘自保系统进行保护。确认消防泵处于启动状态后，调节油门使消防泵出口压力<0.7MPa（自保喷射时消防泵出口压力不宜过大，否则会造成地面流火溅起，起不到保护作用），然后打开驾驶室或泵室操作面板上的“自保”开关，底盘上5个喷雾型自保喷头开始喷水。地面流火威胁解除后，关闭“自保”开关。 6.4加热操作 6.4.1在消防水易结冰的冬季低温环境，应及时启动出水口阀和泵室加热系统，防止出水口阀冻凝，确保消防泵系统正常工作。 6.4.2出水口阀加热应先打开驾驶室操作面板上的“加热”开关，启动加热器对出水口阀进行加热停止出水口阀加热，关闭“加热”开关。 6.4.3泵室加热先打开驾驶室操作面板上的燃油加热器开关，启动加热器对泵室提供加热保护。停止泵室加热，关闭燃油加热器。 6.5干粉灌装操作
干粉使用后应立即向干粉罐中灌装干粉。首先打开排气阀，放尽干粉罐内余气后将其关闭，再卸下保护盖，并将压板、人孔盖取出。在灌装口应加装滤网，然后将十粉倒入十粉罐中。十粉罐灌装干粉量为3000kg，干粉灌装应至人孔圈下平面距离为150mm～200mm处。干粉灌装完后，清洁装粉口
