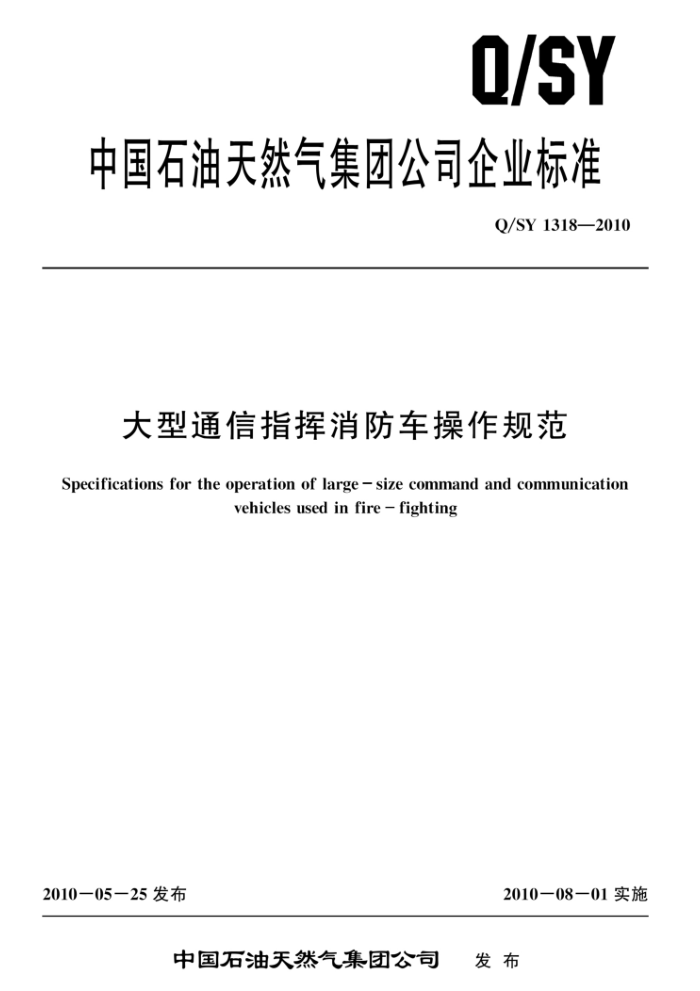

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1318—2010
大型通信指挥消防车操作规范
Specifications for the operation of large - size command and communication
vehicles used in fire - fighting
2010一0801实施
2010一05一25 发布
中国石油天然气集团公司 发布 Q/SY 1318—2010
目 次
前言
范围 2 术语和定义
1
基本要求 4 操作方法 5 维护保养
3 Q/SY 1318—2010
前言
本标准由中国石油天然气集团公司健康安全环保专业标准化技术委员会提出并归口。 本标准负责起草单位：中国石油安全环保技术研究院大连分院本标准参加起草单位：辽阳石化分公司、大连石化分公司、大庆油田分公司、重庆金冠汽车制造
有限公司。
本标准主要起草人：高仲春、吴军振、姚剑飞、高清学、王勇。
Ⅱ Q/SY 1318—2010
大型通信指挥消防车操作规范
1范围
本标准规定了 SL5140XZHQ型通信指挥车操作和维护保养要求。 本标准适用于中国石油天然气集团公司为企业专职消防队集中配置的SL5140XZHQ型通信指挥
车（以下简称大型通信指挥车）的操作和维护保养。
2　术语和定义
下列术语和定义适用于本标准。
2. 1
通信指挥消防车command and communication fire vehicles 配备了电源、PLC集中控制系统、广播系统、图像系统、通信及录音系统等设备，供消防部门
用于火火及抢险救援现场指挥和通信联络的专勤消防车。 2. 2
UPS 电源UPS power supply 为通信指挥消防车上的用电设备提供持续、稳定、不间断的电源供应，不至于因停电而影响工作
或丢失数据。 2.3
市电昇mains 日常所说的交流电（AC），其频率为50Hz，电压为220V。
2. 4
PLC 集中控制系统 PLC centralized control system PLC是可编程逻辑控制器，通信指挥消防车上的可编程逻辑控制器由触摸屏、显示仪表、控制
机、电源切换控制器组成，是通信指挥消防车总体的控制中枢 2. 5
广播系统broadcast system 由功放、调音台、卡座、无线话筒及接收机、车顶扩音喇叭、外接音箱组成，提供有、无线话筒
扩音及播放光盘、磁带等功能的音响设备。 2. 6
音视频矩阵系统audio & video matrix system 用于多路信号源之间的输出切换，可将任意一个信号源输送到所需的显示终端上。
2.7
图像系统Graphic system 由车顶摄像机及照明灯、车内摄像机、单兵无线图像传输设备、音视频矩阵设备、硬盘录像机以
及电视机、投影仪、显示器等显示设备组成，可实现车内外音视频采集、记录、在不同显示设备间切换以及照明等功能。 2.8
LED 系统 LED system LED是发光二极管的英文缩写。LED系统由 LED矩阵块组成，采用计算机控制，用来显示文
1 Q/SY 1318—2010
字、图像等信息。
3基本要求
操作人员应具备初级消防员上岗资格，接受本标准的系统培训，了解本车的技术参数、操作程序和要求、维护保养和常见故障的排除方法，熟悉本车集中控制电气原理和设备墙操作区及机柜的布局，并经考核合格后方可上岗操作。
本车设备的详细使用操作方法见各自说明书。
4操作方法
4.1操作流程
大型通信指挥车到达现场后，首先进行驻车操作，然后依次进行液压平衡支撑系统操作、电源操作，再通过PLC集中控制系统并结合设备本身操作实现对广播、图像、计算机等系统的功能操作，作业结束后进行收车操作。 4.2驻车 4.2.1大型通信指挥车到达作业现场后，驾驶员应选择车辆的安全驻车位置停车制动。 4.2.2驻车地面应平坦而坚实，大型通信指挥车应处于不会受到火势威胁并便于观察火场的地方。 灭火救援状态时，应选择着火部位或有毒有害气体泄漏部位的上风向或侧风向，且上方没有障碍物妨碍摄像机云台升降的地方驻车。车头应朝向便于迅速撤离火场的方向。 4.2.3指挥车停稳后，关闭发动机点火开关，拉紧手制动，安放轮挡，防止溜车。 4.3液压平衡系统操作 4.3.1液压平衡系统操作首先启动液压系统，然后可进行自动支撑支腿或手动支撑支腿操作，操作结束后回收支腿。 4.3.2关闭发动机点火开关，安放支腿垫木，打开右侧第三个行李舱，见支腿操作控制盒。按一下电源按钮“电源/SYSTEMPOWER”，系统开始自检，当指示灯停止闪动后即可启动系统。 4.3.3按一下“自动/AUTO”键立即松开，其右侧的指示灯点亮。再按一下“自动/AUTO”键，系统自动找平，大型通信指挥车达到水平状态后自动停止。在自动伸张过程中禁止在车内进行其他活动，以免造成车辆晃动给系统找平带来困难。若某一支腿伸张到最大行程但系统仍未找平时，应在支腿下面增加垫木，重新支撑支腿。 4.3.4按住面板上对应的支腿操作键可分别使相应支脚伸张。为安全起见最好前面或后面的支腿同时操作。 4.3.5按一下“回收/RETRACT”键，系统自动完成回收过程。“收回/ALLUP”灯闪亮后方可移动车辆。 4.4电源操作 4.4.1大型通信指挥车可由市电、发电机或UPS供电。大型通信指挥车不可同时使用市电和发电机，优先使用市电，若无法与市电相连，再使用发电机；若大型通信指挥车在工作状态下市电或发电机供电中断时，自动使用UPS电源供电。 4.4.2使用随车配备专用连接线连接市电输人接口及电缆线盘，展开电缆线盘，并将插头连接到市电，UPS电源同时启动，且应工作在“市电”逆变供电模式，UPS逆变指示灯亮。使用完毕先断开 “市电”插座，再断开“市电”输入接口。 4.4.3发电机启动前应打开发电机所在的行李舱门，严禁在车辆行驶中和行李舱门未打开时启动发电机；禁止在发电机使用时关闭行李舱门；禁止在外接市电的情况下启动发电机。在PLC集中控制界面轻触发电机控制键启动发电机（操作见4.5）。若PLC集中控制系统不能启动发电机还可以依次选择使用钥匙手动启动和手动冲程启动方式启动发电机。若需外接用电设备时，将设备连接到发电机 2 Q/SY 1318—2010
并启动发电机后，打开发电机上的交流输出开关。不使用发电机时，则在PLC开关控制页面关闭发电机。 4.4.4当UPS在关机状态下直接接入市电或启动发电机时，UPS自动启动。无市电、无发电机接入的情况下，按UPS“开机键”1s，听到“嘀”声响后松开按键，UPS电源指示灯亮，UPS输出电压220V，此时UPS工作在电池供电模式，UPS电池指示灯亮。UPS供电时间为1h～2h，使用后充电24h36h。不使用电源时，首先断开市电或发电机供电，然后按UPS“关机”键1s，UPS关闭。 4.5PLC集中控制系统操作
电源启动后，按下PLC集中控制系统总电源开关，PLC集中控制系统启动并进人工作状态，触摸屏显示系统主菜单。轻触“开关控制”键，系统切换到系统主菜单，轻触系统主菜单中的触摸键可开启或关闭相关系统或设备。通过PLC集中控制系统可分别对幕布、摄像机云台、电讯云台等菜单中的按钮进行控制。PLC集中控制系统也可通过无线遥控器操作控制完成 4.6广播系统操作 4.6.1操作时，禁止在功放、调音台音量调节钮在高位的情况下打开电源。为避免系统负荷过大使电源自动关闭，“输出音量总控制开关”最高调到最大音量的3/4处；音量应从低到高缓慢调节，禁止突然开大音量。 4.6.2将功放、调音台主音量调到最低，在PLC“开关控制”界面中开启“广播系统”，并分别打开功放、调音台、卡座、无线话筒接收机电源开关。使用喇叭时，在PLC集中控制系统界面将喇叭云台调到所需位置，使用外接音箱时按下调音台CH1，CH7/8的“1/2”按钮。然后打开无线话筒开关，调节无线话筒接收机、功放、调音台音量至适合位置，即可通过无线话筒讲话。将有线麦克接入卡座下方的MIC1或 MIC2接口，按下卡座模式选择按键中“AUX”键，然后调节卡座的音量旋钮及功放、调音台音量至适合位置，即可通过有线话筒讲话。 4.7图像系统操作 4.7.1图像系统操作包括摄像机云台操作、单兵无线传输系统操作、投影操作、音视频矩阵系统操作和硬盘录像机操作。 4.7.2摄像机云台操作时，首先在PLC“开关控制”界面中轻触“图像系统”及“气泵”按钮，接通图像系统和气泵电源。然后在PLC“摄像机云台”控制窗口下调整摄像机云台到所需角度并可清楚地看到监控图像。开始时摄像机云台只能向右转，禁止在云台未升起的情况下转动云台，在云台升起一段距离后，才能进行其他云台控制动作。当摄像机云台举升杆未复位时，报警指示灯闪烁，并有报警声音，请不要启动汽车发动。当外接通讯市电或启动通讯发电机时，方可开启车顶灯“灯1”、 “灯2”，关掉镝灯后需间隔数分钟，冷却后才能再次开启。 4.7.3单兵无线传输系统操作时，首先在PLC“开关控制”界面轻触“图像系统”，接通图像系统电源，在PLC“图传天线云台”界面将接收天线垂直竖起。然后安装好无线图像发射机天线，将摄像机连接到无线图像发射机上，打开无线图像发射机。无线发射机必须先安装天线才能开机，关机后才能卸下天线，否则易损坏设备。通过音视频矩阵（操作见4.7.5）可将信号切换到需要的显示设备上。操作完毕后，关闭无线图像发射机、接收机开关，关闭摄像机，卸下无线图像发射机上的天线并将图传天线复位。雷雨天气或距离高压设备很近时，禁止使用单兵无线图像传输系统。 4.7.4投影操作时，首先在PLC界面“幕布控制”窗口下将幕布降下。然后开启投影仪开关，投影仪将对幕布自动聚焦，在聚焦过程中禁止有物体在投影仪及幕布之间遮挡。按投影仪上的“电脑/ COMPUTER”键投影显示计算机操作界面，按“视频/VIDEO”键投影显示视频图像。投影仪使用完后，将其关闭，升起投影仪幕布。 4.7.5音视频矩阵系统操作时，在PLC“开关控制”界面轻触“图像系统”，接通图像系统电源音视频矩阵系统同时启动。在音视频矩阵系统操作面板上按输出端设备对应的数字，再按“MON” 键选择相应监视器。按输入端设备对应的信道数字，再按“CAM”键选择相应摄像机，则选定摄像
3 Q/SY 1318—2010
机的信号显示在选定监视器上。音视频矩阵操作系统输入、输出端对应设备见表1。
表1音视频矩阵操作系统输入、输出端对应设备
输人端
输出端
信道 1 2 3 4 5 6 7 8
信道 1 2 3 4 5
输入设备
输出设备
车顶摄像机车内摄像机数字无线图传接收机600M 数字无线图传接收机340M 光端机会议桌车外接面板数字硬盘录像机输出
42in液晶大屏 9in液晶屏 (左侧) 19in液晶屏（右侧) 外接面板投影仪
4.7.6硬盘录像机操作时，在PLC“开关控制”界面中启动“图像系统”，然后打开硬盘录像机电源开关。通过音视频矩阵系统，将硬盘录像机操作界面显示到任一显示屏。按下前面板“录像”键，进入手动录像操作界面，查看该通道指示灯，确认该通道的录像状态，移动选择框至该通道“启/停” 栏处，按“确认”或“编辑”键可启动或关闭该通道录像。在预览模式下按前面板的“放像”键，登录回放操作界面后可对录像文件进行回放；在回放操作界面中可对录像文件进行备份。按前面板“主菜单键”，将选择框定位进入“管理工具”，选择“关机”按钮关闭硬盘录像机。 4.8计算机操作 4.8.1大型通信指挥车的计算机是将普通办公电脑安装到大型通信指挥车上，与普通电脑操作方法相同。LED显示的 HLED2006 软件和语音采集系统的rec_100s_manager软件安装在计算机上，并通过计算机控制实现。 4.8.2启动计算机：在PLC“开关控制”界面中轻触“计算机”，启动计算机。按两个19in液晶屏或42in液晶大屏上的“ENTER”按钮，可使相应的液晶屏显示模式在视频模式和计算机模式之间循环切换。 4.8.3LED系统操作：UPS电源启动后，LED显示器自动启动，打开电脑中的“HLED2006”软件。在“显示内容”中编辑好文本，选择显示方式，然后依次点击“提交”、“保存”，可保存文本，点击“发送文本”、“发送功能”发送到LED显示屏上显示。如需显示气象数据，长按气象仪 “DONE”按钮打开气象仪，然后点击“气象数据”方框下的“启动”，选择“气象显示”，再依次点击“提交”、“保存”、“发送文本”，气象数据就显示到LED屏上。 4.8.4电话录音操作 4.8.4.1电话录音操作包括GPRS/CDMA移动终端操作、电话录音管理平台操作和语音采集卡服务操作。 4.8.4.2GPRS/CDMA移动终端操作时，首先在UPS启动后，打开GPRS或CDMA移动终端电源开关，打开随车配备的移动电话，拨通号码即可通话。 4.8.4.3在计算机上启动管理平台 rec_100s_manager，进入系统操作控制区进行电话录音管理平台操作。如果使用车载的移动电话通话，系统将自动录音。在录音通道信息区点击右键，在弹出的菜单里选择“通话监听”，在对话框下方的“监听”前打钩，即可开始实时监听；单击“关闭”按钮关闭监听信息对话框，结束监听。在系统操作管理区单击“记录查询”，在窗口中可按条件查找录音记 4 Q/SY 1318—2010
录，在找到的录音条目上双击则播放该条录音。在系统操作管理区单击“系统任务”，弹出系统任务对话框，按照对话框内容可对电话录音内容进行备份设置。在系统操作控制区单击“系统设置”，弹出系统设置对话框，即可对选项卡中的设置内容进行调整。 4.8.4.4电话录音平台启动后逻辑卡服务程序自动启动，或在计算机中直接启动逻辑卡服务程序。 逻辑卡服务程序的“参数配置”对话框用于设置逻辑卡服务程序的运行参数进行参数设置。 4.9收车 4.9.1收车操作时，首先将云台复位，然后再依次进行关闭PLC集中控制系统、关闭电源和收回支腿操作，最后进行收车检查。 4.9.2按PLC集中控制系统主菜单的“一键复位”，系统将摄像机云台、喇叭云台、图传天线云台复位。当摄像机云台复位后，再复位升降杆；当升降杆复位后，关闭图像系统、通信系统、广播系统、气泵、空调和生活设备。 4.9.3在“开关控制”页面关闭所有打开的系统开关，禁止在计算机和硬盘录像机开机状态下关闭 PLC开关控制界面中的控制键。然后断开集中控制系统总电源开关，关闭PLC集中控制系统。关闭用电设备后，断开“市电”或关闭发动机，再关闭UPS电源。禁止在集中控制系统运行情况下关闭 UPS电源。 4.9.4将液压平衡支撑系统复位。若液压支腿没有完全收回，点火开关打开时，报警声响起，此时严禁移动车辆。 4.9.5检查车辆，将拿出车外的设备归位，外接线缆全部拔下收卷好，使用的器材全部放回原处并固定，行李箱门关好锁紧，收车操作结束。
5维护保养 5.1日常维护保养 5.1.1保证整车干净整洁，各种设备及配件定位存放。车辆使用后车内应打扫干净，外表冲洗后用清洁柔软的纱头或毛巾擦干。 5.1.2检查用电设备电量，电量不足时应及时充电，使其达到战备状态。遥控器等要配备备用新电池。 5.1.3检查轮胎应无磨损、小孔或被割处，轮胎气压应充足。检查车辆油料、发电机油料是否充足，缺少应及时补充。 5.2周（车场日）保养 5.2.1整车每周全系统至少运行一次，检查电路、油路、各种仪表、信号灯、照明灯、开关，确保其工作正常。每周至少启动一次所有设备，确保所有设备功能正常。 5.2.2UPS电源、无线单兵背负式数字图像传输发射机、手持防爆对讲机、T21200手提防爆探照灯、BYQ-S防爆摄像仪每周一次饱和充电 5.2.3每周应检查支腿平衡系统。若控制面板上的所有指示都闪动，应对系统进行水平校零。 5.3定期维护保养 5.3.1车体液压支撑系统，按照液压系统液压油更换标准每 3年更换一次。每年检查一次，如发现液压油污染、变质应更换。 5.3.2车载线圈（线滚子）每半年检查一次接头接触情况，绝缘层是否存在老化和破损。 5.3.3摄像云台升降杆维护：
a）每月对升降杆底部的安全阀拉环拉至少3次。每年对气压升降杆添加润滑油，如在多雾或多
沙的环境下使用，保养期为3个～4个月。先用纱布将表面灰尘去除，再添加润滑油。 b）环境温度低于－5℃时，注意防止升降杆内冷凝水结冰。 c）每半年检查校验一次气压泵减压阀，确保出口压力不大于0.3MPa（3bar），润滑油每年更换
5
