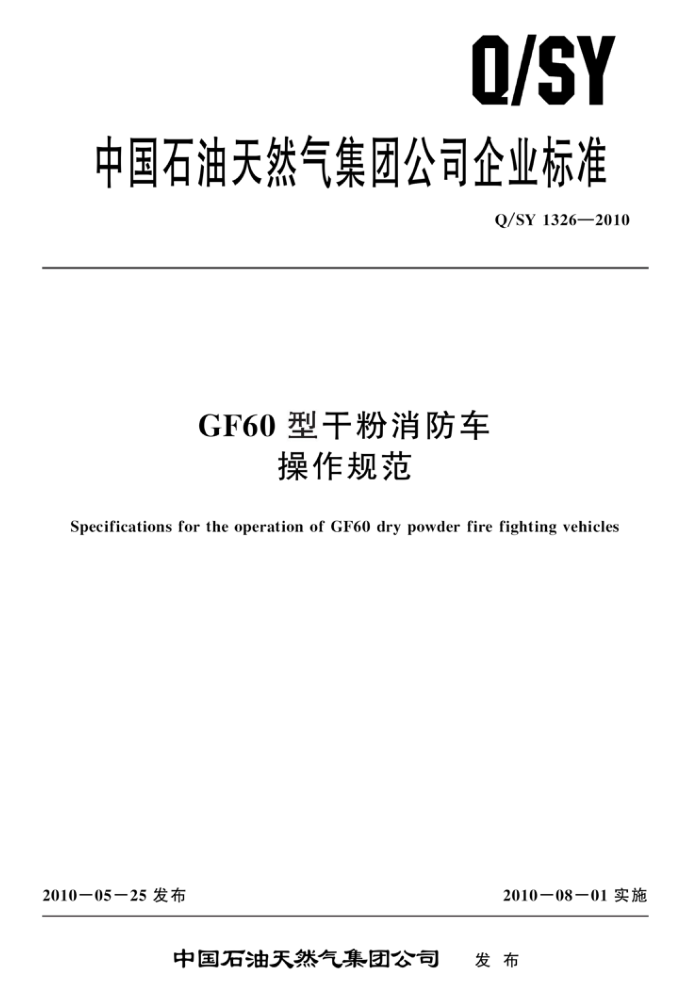

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1326—2010
GF60型干粉消防车
操作规范
Specifications for the operation of GF60 dry powder fire fighting vehicles
2010一05一25 发布
2010一08一01实施
中国石油天然气集团公司 发布 Q/SY 1326—2010
目 次
前言 1 范围
术语和定义 3基本要求 3.1人员要求 3.2战备状态车辆阀门开关要求 4使用操作 4.1基本要求 4.2　驻车操作 4.3干粉炮灭火操作 4.4干粉枪灭火操作 4.5收车操作 4.6干粉灌装操作 5维护保养 5.1日常维护保养 5.2周（车场日）保养 5.3 定期维护保养
2 Q/SY 1326—2010
前言
本标准由中国石油天然气集团公司健康安全环保专业标准化技术委员会提出并归口。 本标准负责起草单位：中国石油安全环保技术研究院大连分院本标准参加起草单位：新疆油田分公司、华北油田分公司、上海华夏震旦消防设备有限公司。 本标准主要起草人：王建胜、张守森、曲洪生、张春江、周革新。
Ⅱ Q/SY 1326—2010
GF60型干粉消防车操作规范
1范围
本标准规定了SZX5220TXFGF60型干粉消防车操作和维护保养要求本标准适用于中国石油天然气集团公司为企业专职消防队集中配置的SZX5220TXFGF60型干粉
消防车（以下简称干粉消防车）的操作和维护保养。
2术语和定义
下列术语和定义适用于本标准。
2. 1
干粉消防车dry powder fire fighting vehicle 主要装备干粉灭火剂罐、成套干粉喷射装置的消防车。
2. 2
干粉灭火剂powder extinguishing agent 用于灭火的干燥、易于流动的细微粉末。
3基本要求
3.1人员要求
操作人员应具备初级消防员上岗资格，接受本标准的系统培训，熟练掌握干粉消防车的技术参数、操作程序和要求、维护保养方法，了解干粉消防车干粉系统的工作原理，并经考核合格后方可上岗操作。 3.2战备状态车辆阀门开关要求
操作人员在接班时和当班中应检查车辆各阀门的开关状态，确保车辆始终处于灭火救援战备状态。车辆战备状态下各阀门的开关状态见表1。
表1车辆战备状态下各阀门的开关状态
序号 1 2 3 4
序号 5 6 7
阀门名称氮气瓶头阀高压球阀排气阀吹扫减压阀
开关状态
阀门名称干粉炮气动阀干粉枪气动阀气源总阀
开关状态
关关
关关关关
开 (漏气时关)
4使用操作 4.1基本要求
根据实际需要，干粉消防车可选用“1号罐”系统的干粉灭火装置或者“2号罐”系统的干粉灭火装置，或者两套干粉系统的灭火装置同时使用（两套干粉系统的操作要求相同，本标准以“1号罐”系统的干粉炮灭火操作为例）。干粉消防车操作时应先进行驻车操作，然后依次进行干粉炮（干粉枪）灭火操作、收车操作，以及干粉使用后的干粉灌装操作。
1 Q/SY 1326—2010
4.2驻车操作 4.2.1干粉消防车到达作业现场后，驾驶员应选择车辆的安全驻车位置停车制动。 4.2.2灭火救援状态时，应选择着火部位或有毒有害气体泄漏部位的上风向或侧风向的场地将车停稳。车头应朝向便于迅速撤离火场的方向。 4.2.3车辆停稳后，拉紧手制动，安放轮挡，防止溜车。另外，操作员还应检查确认气源压力保持在0.6MPa以上，以保证车辆制动、气动阀门开关等操作能够正常进行。 4.3干粉炮灭火操作 4.3.1驻车后，进行干粉炮灭火操作时，应首先充压，然后进行干粉炮喷射，最后结束喷射。 4.3.2打开驾驶室操作面板的“电源”开关，电气操纵箱上的1，2号绿色指示灯亮。打开氮气钢瓶组上的瓶头阀，然后缓慢打开高压球阀，氮气经减压阀进入干粉罐，将干粉罐充压到1.4MPa。若在使用时，安全阀出现泄压现象，说明减压阀或安全阀出现故障，应立刻关闭高压球阀，逐个关闭气瓶上的瓶头阀，然后及时检修减压阀和安全阀。 4.3.3打开干粉炮口闷盖，手动调整干粉炮的回转和俯仰，将“1号罐”干粉炮炮口对准火焰根部。 然后将“1号罐”电气操纵箱上的“干粉炮”开关旋至“ON”位置，或打开干粉炮旁的干粉炮控制盒上的开关，此时电气操纵箱上的红色指示灯亮，绿色指示灯灭，即可进行干粉喷射。若打开“干粉炮”开关未能将干粉炮气动阀打开，应选择先进行电动应急操作、其次进行气动应急操作、再手动应急操作的优先顺序，打开干粉炮气动阀。 4.3.4干粉炮喷射结束后，将电气操纵箱上的“干粉炮”开关拨至“OFF”位置，或关闭干粉炮控制盒上的开关，此时红色指示灯灭，绿色指示灯亮起。然后关闭氮气瓶组上的瓶头阀，打开干粉罐排气阀，排出干粉罐里的余气后将其关闭，关闭高压球阀开关。 4.4干粉枪灭火操作 4.4.1使用“1号罐”干粉枪灭火时，可选用“1号罐”的1号干粉枪或者2号干粉枪，还可两套干粉枪同时使用。使用干粉枪灭火操作时，应首先充压，然后进行干粉枪喷射，最后结束喷射。 4.4.2然后按照4.3.2操作为干粉罐充压。 4.4.3拉出卷盘上的软管，将干粉枪与软管相连接并旋紧。根据使用的干粉枪，将干粉操作面板上的1号枪或者2号枪开关拨至“ON”位置，然后将干粉枪对准火焰根部，扳动干粉枪上的扳机，即可喷射出干粉灭火。松开扳机可停止喷射干粉，缓慢拉动扳机可以控制喷粉量并减少喷射反冲力。 4.4.4干粉枪喷射结束后，先将电气操作面板上的1号枪或者2号枪开关拨至“OFF”位置。然后关闭氮气瓶组上的瓶头阀，打开干粉罐排气阀，排出干粉罐里的余气后将其关闭，关闭高压球阀开关。 4.5收车操作 4.5.1使用干粉喷射后进行收车操作时，必须先对干粉管路进行吹扫，然后将器材归位并检查。 4.5.2首先，打开氮气钢瓶组瓶头阀，调整吹扫减压阀的压力至1.0MPa。然后，打开吹扫操作箱中十粉炮吹扫阀，对干粉炮管路进行吹扫；打开1号枪或2号枪吹扫阀，间歇扳动枪上扳机，吹扫干粉枪管路。吹扫干净后，关闭氮气钢瓶上的瓶头阀，并关闭吹扫减压阀，然后关闭吹扫操作箱中所有吹扫阀，再打开排气阀，排净罐内余气和高压管路内的氮气后，关闭所有排气阀。 4.5.3干粉系统使用结束后，将干粉炮归位，盖好炮口闷盖；卸下干粉枪并收入工具箱，卷好软管并锁定卷盘。检查并确认作业现场和使用过的干粉枪等器材全部放回原处并固定，确保器材无遗漏后，关好工具箱门，收车归队。 4.6干粉灌装操作
干粉使用后应立即向干粉罐中灌装干粉。首先打开排气阀，放尽干粉罐内余气后将其关闭，再卸下保护盖，并将压板、人孔盖取出。在灌装口应加装滤网，然后将十粉倒入十粉罐中。每个十粉罐灌装干粉量为3000kg，干粉灌装应至人孔圈下平面距离为150mm～200mm处。干粉灌装完后，清洁装 2 Q/SY 1326—2010
粉口与人孔盖密封面上无干粉，然后依次盖上人孔盖、压板和保护盖并拧紧螺帽。 5维护保养 5.1日常维护保养 5.1.1检查车辆的外壳有无凹陷或刮蹭，检查轮胎有无磨损或破损、轮胎气压是否充足，并应及时更换磨损或破损轮胎和对轮胎进行及时补气。检查车辆燃油、灭火剂是否充足，缺少时应及时补充。 检查并确认干粉罐口固定螺栓无松动及密封胶圈无损坏。 5.1.2检查电源线路，电路仪表、信号灯、照明灯等是否正常工作，如有异常应及时维修或更换。 检查气路是否漏气，气源压力应在0.6MPa以上，如有漏气应及时更换气管或阀门。检查干粉枪和干粉炮气动开关，确保所有气动开关好用。 5.1.3检查发动机曲轴箱、变速箱、后桥等处是否有渗漏现象，检查润滑油面高度应保持在油尺规定的刻度之间。检查发动机冷却系统等各部件不应有渗漏现象。 5.1.4检查制动器，踏下制动踏板时，踏板下降距离不应超过全行程的1/2。 5.1.5实战或现场监护结束后，应将车辆冲洗干净，外表用清洁柔软的纱头或毛巾擦干，各部加注油润滑。 5.2周（车场日）保养 5.2.1检查车辆各部位螺栓，如松动应及时紧固，调整风扇和气泵皮带的松紧度。 5.2.2检查蓄电池应牢靠固定在车架上，并且接线柱应连接可靠。检查储气筒，排除储气筒内余水。 5.2.3检查干粉系统气密性，如瓶头阀密封性能不好、高压胶管老化、胶管处O型密封圈损坏时应立即更换。 5.3定期维护保养 5.3.1每15d检查一次氮气瓶压力应在 12MPa 以上，当气瓶压力低于 10MPa 时，需要补充氮气。 5.3.2每月应对干粉枪、干粉炮、气动阀门、吹扫阀、排气阀开闭1次，阀门应开启灵活。 5.3.3每半年打开罐口检查干粉状况，干粉应无结块，颜色无变化。每半年应对蓄电池进行一次加液、充电。每年至少更换三滤一次，并按季节更换冬、夏季机油。 5.3.4每3年组织1次干粉实际出粉教学，检测干粉消防车实际性能 5.3.5氮气瓶、干粉罐应按压力容器进行管理。
