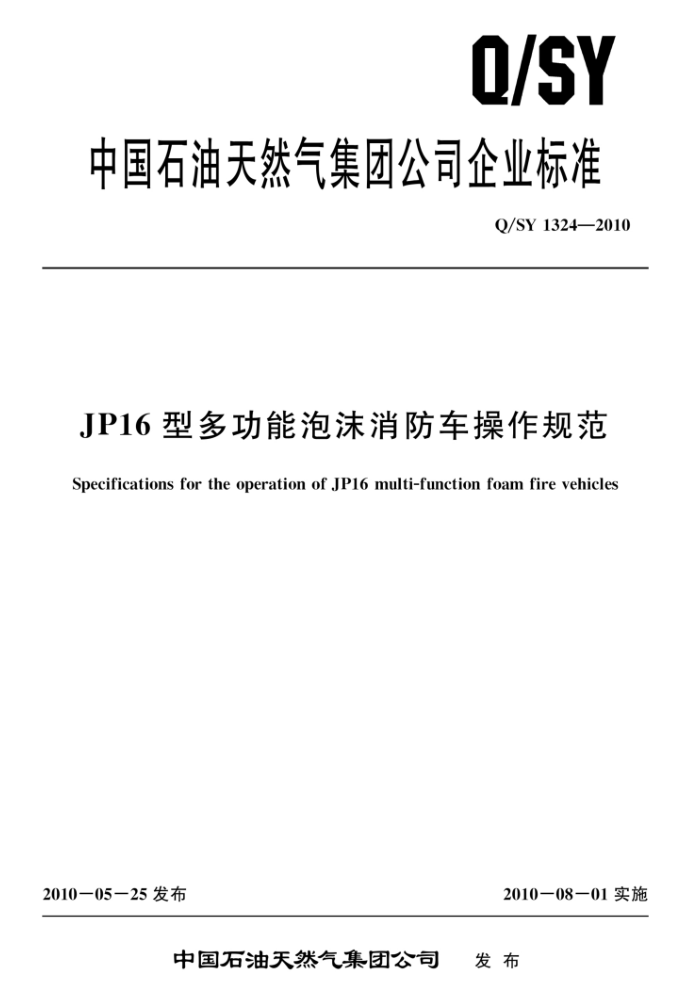

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1324—2010
JP16型多功能泡沫消防车操作规范
Specifications for the operation of JP16 multi-function foam fire vehicles
2010－05—25 发布
2010一08一01 实施
中国石油天然气集团公司 发布 Q/SY 1324—2010
目 次
前言 1 范围 2
术语和定义 3基本要求 3.1人员要求 3.2　战备状态车辆阀门开关要求 4常规操作 4.1常规操作流程 4.2　驻车操作 4.3臂架炮出水（泡沫）操作 4.4出水口出水（泡沫）操作 4.5　水罐补水操作 4.6　收车操作 5其他操作 5.1其他操作内容 5. 2 吸水操作 5. 3 自保操作 5.4　加热操作 5.5臂架炮外部直接供水（泡沫）操作 5.6　补充泡沫液操作 6　维护保养 6. 1 日维护保养 6.2　周（车场日）保养 6.3 定期维护保养
·
..
.
. Q/SY 1324—2010
前言
本标准由中国石油天然气集团公司健康安全环保专业标准化技术委员会提出并归口。 本标准负责起草单位：中国石油安全环保技术研究院大连分院本标准参加起草单位：辽阳石化分公司、大庆石化分公司、沈阳捷通消防车有限公司，本标准主要起草人：吴军振、刘国文、范立、邱立君、李茂平。
Ⅱ Q/SY 1324—2010
JP16型多功能泡沫消防车操作规范
1范围
本标准规定了 SX5300JXFJP16 型多功能泡沫消防车操作和维护保养要求。 本标准适用于中国石油天然气集团公司为企业专职消防队集中配置的SX5300JXFJP16型多功能
泡沫消防车（以下简称多功能消防车）消防系统的操作和维护保养
2　术语和定义
下列术语和定义适用于本标准。
2. 1
泡沫消防车foam fire vehicles 装备消防泵、水罐、泡沫液罐和成套泡沫设备的灭火消防车。一般按灭火剂总载量的大小分为重
型泡沫消防车、中型泡沫消防车和小型泡沫消防车三种。 2. 2
多功能泡沫消防车multi-function foam fire vehicles 以16m举升臂架及臂架炮替代车载炮的重型泡沫消防车。
2.3
消防泵fire pumps 安装于消防车上，用做输送灭火剂的专用水泵。
2. 4
消防泵系统fire pumps system 由消防泵、真空泵、消防泵压力控制装置及附属管路、阀门等部件组成的消防水吸引、输送
装置。 2.5
泡沫系统 foam system 由消防泵、泡沫液罐、泡沫液比例混合器及泡沫液管路、阀门等部件组成，通过消防泵的运转，
将水与泡沫液按灭火所需混合液浓度进行混合的泡沫液供给装置。 2.6
臂架炮boom monitor 设置在举升臂架顶部用于喷射水或泡沫等灭火剂的喷射装置。
3基本要求
3.1人员要求
操作人员应具备初级消防员上岗资格，接受本标准的系统培训，熟练掌握多功能消防车的技术参数、操作程序与要求、维护保养及常见故障排除方法，了解多功能消防车消防系统的工作原理，并经考核合格后方可上岗操作。 3.2战备状态车辆阀门开关要求
在接班时和当班中，操作人员应按表1的要求，检查调整车辆各阀门的开关状态，确保车辆始终保持灭火救援战备状态。
1 Q/SY 1324—2010
表1车辆战备状态下各阀门的开关状态
序号 9 10 11 12 13 14 15 16
序号 1 2 3 4 5 6 7 8
开关状态
阀门名称泡沫加注（罐注液）阀
阀门名称水罐出水阀炮射水阀出水口阀吸水口阀水罐注水阀清洗阀泡沫罐出液阀外吸泡沫阀
开关状态
关关关关关关关关
关关关关关开关
水罐补水口阀臂架炮外部供水阀
自保阀消防泵放余水阀取力器冷却水阀取力器排水阀手动气源总阀
开 (漏气时关)
4常规操作 4.17 常规操作流程
多功能消防车消防系统的常规操作顺序依次为驻车操作、臂架炮出水（或泡沫混合液，以下简称泡沫）操作或出水口出水（泡沫）操作、水罐补水操作和收车操作。 4.2驻车操作 4.2.1多功能消防车到达作业现场后，驾驶员应选择车辆的安全驻车位置停车制动。 4.2.2驻车地面应坚实而平坦，车轮和支腿应避开不坚固区域。灭火状态还应选择着火部位或有毒有害气体泄漏部位的上风向或侧风向，车辆上方没有妨碍臂架升降或回转的障碍物的地方驻车，车头应朝向便于迅速撤离的方向。 4.2.3车辆停稳后，应保持发动机怠速运转，并拉紧手制动，安放轮挡。还应检查确认气源压力保持在0.6MPa以上，以保证车辆制动、气动阀门开关等操作能够正常进行。 4.3臂架炮出水（泡沫）操作 4.3.1臂架炮出水（泡沫）操作流程
多功能消防车需要进行臂架炮出水（泡沫）操作时，操作员应依次进行臂架伸展操作、消防泵启动操作、臂架炮出水操作或臂架炮出泡沫操作。 4.3.2臂架伸展操作 4.3.2.1臂架伸展操作时，应首先启动油泵，再依次进行伸出支腿、调整臂架和关闭油泵操作。当车体不平衡或风速大于13m/s（风力大于6级）时，严禁进行臂架伸展操作。夜间作业时，应打开臂架炮上的探照灯和臂架操纵台上的照明灯。 4.3.2.2驾驶员首先打开驾驶室操作面板上的“电源”开关，踏下离合器踏板，开启油泵取力器开关，变速箱挂至适当挡位后，松开离合器踏板，油泵启动。变速箱宜挂四挡位置，发动机转速宜控制在 800r/min～1000r/min 之间。若油泵运转声音异常应立即关闭油泵，待专业人员排除故障后方可继续操作。 4.3. 2.3 扳动油箱上方支腿操作手柄将支腿伸出，观察支腿伸出情况，支腿着地且液压系统负荷声音发生变化后，操作左右支腿操作手柄调平车体。 4.3.2.4支腿伸出调平车体后，按臂架操纵台铭牌指示，先缓慢推动下臂变幅控制手柄升起下臂后，再缓慢推动上臂变幅控制手柄升起上臂。臂架高度调整时，严禁突然启动或停止，以减少液压冲击造成臂架摆动。 4.3.2.5如需臂架回转操作，应在下臂抬起45°后向前推动或向后扳动臂架回转控制手柄进行臂架 2 Q/SY 1324—2010
左右回转运动并定位。回转角度调整时，严禁突然启动或停止，以减少液压冲击造成臂架摆动。 4.3.2.6臂架调整操作结束并定位后，应先将手油门复位降低发动机转速，踏下离合器，将变速箱操作杆置于空挡位置，然后关闭驾驶室操作面板上的油泵取力器开关关闭油泵。 4.3.3消防泵启动操作 4.3.3.1臂架调整操作结束且关闭油泵后，应先接通气源和电源，确认水罐液位在30%以上后，开启水罐出水阀，再启动消防泵。 4.3.3.2应先打开泵室内的手动气源总阀，再打开泵室操作面板上的“电源”开关接通泵室电源，电磁式气源总阀同时自动开启，水位指示灯和泡沫液位指示表会亮起，转速表出现数字显示。 4.3.3.3打开“水罐出水”开关，水罐出水阀自动开启。若水罐出水阀未打开，应按照先进行电动应急操作，再手动应急操作的优先顺序，打开水罐出水阀。 4.3.3.4水罐出水阀打开后，确认变速箱空挡、发动机怠速运转，踏下离合器3s之后，将消防泵取力器开关扳至开启位置，松开离合器踏板，消防泵开始低速运转。 4.3.4臂架炮出水操作 4.3.4.1确认消防泵启动后，在臂架炮出水前应先进行臂架炮射流设置，然后调整消防泵出口压力进行臂架炮射水，在出水时及时进行射流调整且在操作过程中注意观察水位变化。臂架炮出水时，消防泵出口压力应调整在 0.8MPa～1.3MPa范围内。 4.3.4.2先将臂架炮有线遥控盒接入臂架操纵台，按遥控盒面板提示进行臂架炮摆动调整以及水流形式调整，然后打开泵室操作面板上的“水炮射水”开关打开臂架炮。 4.3.4.3消防泵启动后，宜先缓慢操纵手油门调节消防泵出口压力大于或等于0.3MPa，然后采用自动调整方式进行压力控制。消防泵出口压力调整宜优先采用压力自动控制装置调节，也可使用手油门调整。 4.3.4.4在臂架炮出水时，及时调整臂架炮角度和射流方式。高速射流时若需调整臂架炮的角度，应缓慢操作以避免其传动机构损坏。 4.3.4.5在消防泵启动时，不宜进行臂架调整，若需调整臂架，变速杆挂1挡，启动油泵，然后按照4.3.2.4的操作步骤重新伸展臂架，臂架重新调整到位后，立即关闭油泵取力器并将离合器挂空挡。 4.3.4.6多功能消防车出液后，应注意观察水位表的水位指示，水位下降应及时进行补水操作（见 4.5的操作）。若现场不具备补水条件，水位低于指示表下限时，应立即关闭消防泵取力器开关。 4.3.5臂架炮出泡沫操作 4.3.5.1臂架炮出泡沫操作应首先更换泡沫炮头，再进行出泡沫操作，操作过程中注意观察液位变化。出泡沫操作前，应按照 4.3.4的操作进行出水并控制出水压力不低于 0.5MPa。 4.3.5.2根据泡沫型号需要，对应将“泡沫混合比例”旋钮旋至“3%”或“6%”挡位后，旋转 “泡沫混合”开关至“自备”位置，臂架炮即开始喷射泡沫。需停止出泡沫时，应先将“泡沫混合” 开关置于关闭位置，再进行其他操作。 4.3.5.3臂架炮出泡沫时按照4.3.5.2的操作进行出泡沫调整。消防车出液后，应注意观察水位表和泡沫液位表的液位指示，水位或液位下降应及时按4.5或5.6的操作要求补充灭火剂。若现场不具备补水或补充泡沫液条件，液位或水位低于指示表下限时，应立即关闭消防泵取力器开关。 4.4出水口出水（泡沫）操作 4.4.1多功能消防车需外接移动消防炮或消防水（泡沫）枪，进行出水口出水（泡沫）操作时，应依次进行器材连接、消防泵启动、出水（泡沫）等操作，在臂架炮出水或出泡沫时，及时按照 4.3.5.3的操作观察水位或液位变化。使用TFT移动炮射水时，消防泵出口压力不应超过0.9MPa; 使用TFT消防枪时，消防泵出口压力不应超过0.7MPa，以保证操作人员人身安全。 4.4.2消防枪或移动炮等消防器材连接到出水口后，打开相应的出水阀。
3 Q/SY 1324—2010
4.4.3连接好消防器材后，按 4.3.3的操作步骤启动消防泵。 4.4.4启动消防泵后，按4.3.4.3的操作进行压力调整。若在消防泵启动状态下，需打开出水阀时，操作人员应站在侧向缓慢开启出水口球阀，严禁操作人员面向出水口开启出水口阀。 4.4.5若需出水口出泡沫，应按照4.3.5.2 的操作要求进行出泡沫操作。 4.5水罐补水操作 4.5.1利用其他消防车或消火栓等外部有压水源直接向水罐补水，应先用水带将消火栓（或供水消防车出水口）与多功能消防车水罐补水口可靠连接，再打开多功能消防车补水口阀和消火栓供水开关 (供水消防车出水阀），即可实现向水罐注水。 4.5.2若现场不具备有压水源直接向水罐补水条件，可按5.2的操作要求通过吸水操作向消防泵直接供水，或通过吸水操作向水罐直接供水。 4.5.3补水过程中，要注意观察水位表水位情况，适时调整注水供水量，防止水罐水被抽空或满罐水溢流。停止补水时，应关闭消火栓供水阀（或停止外部消防车供水，或关闭消防泵停止吸水）和多功能消防车补水口阀，水罐注水结束。 4.6收车操作 4.6.1多功能消防车出水（泡沫）作业结束收车时，应首先对多功能消防车进行清洗，再顺次进行消防泵关闭、余水泄放与吹扫、臂架回收等操作，最后进行收车检查。 4.6.2多功能消防车出水（泡沫）作业结束，应首先将“泡沫混合”开关置于“外吸”位置，打开所有出水口阀和“管线清洗”开关，调整并保持消防泵出口压力在0.2MPa～0.3MPa 范围内，对消防泵、 泡沫比例混合器、上下臂架供液管路、臂架炮、水带、泡沫枪等进行冲洗，直至流出清水为止。 4.6.3清洗完毕，关闭“管线清洗”和“泡沫混合”开关，调节油门使发动机怠速运行（若使用消防泵压力自动控制装置应先退出相应控制模式），关闭“水罐出水”开关，最后踏下离合器踏板并关闭消防泵取力器开关关闭消防泵。 4.6.4臂架回收前，应打开臂架炮外部供水阀放掉臂架内的余水，打开所有出水口阀及吸水口阀放掉消防泵和管路中的余水，打开车尾下部的消防泵放余水阀放净消防泵的余水。冬季还应打开取力器旁放水开关放掉取力器余水，余水泄放完毕后，及时关闭“水炮射水”开关及所有的出水阀、补水阀和放水阀。 4.6.5余水泄放完毕，先关闭泵室真空表阀，顺次打开“管线吹扫”开关、消防泵底部放余水阀门、 出水口放水阀，对其进行吹扫。吹扫结束后，关闭所有的放水阀、“管线吹扫”开关，最后关闭手动气源总阀和泵室“电源”开关。 4.6.6臂架和支腿回收操作前，应先按4.3.2.2要求启动油泵。若发动机故障无法启动油泵时，可启动应急油泵回收臂架和支腿。应急油泵仅限于臂架及支腿的回收操作，应急油泵连续运行时间不应超过1min，作业间歇应大于30s。 4.6.7油泵启动后，先操作臂架炮遥控盒使臂架炮与上臂平齐，再收回上臂。上臂完全回收并臂架回转到位后，再进行下臂回落操作，当臂架与车顶尾部托架固定槽完全对齐后轻轻落下臂架。臂架归位后，扳动左右支腿操作手柄，收回支腿，并按4.3.2.6要求关闭油泵（应急油泵需逆时针旋转应急油泵手动开关90°关闭）。 4.6.8上述作业结束后，应及时放净水带余水，并将使用过的移动炮、消防枪、水带、水带护桥等器材全部放回原位并固定。检查并确保多功能消防车阀门达到3.2所要求的开关状态，检查并确认支腿及臂架收回并卡牢，消防泵取力器开关、油泵取力器开关关闭，最后关闭驾驶室控制面板上的“电源”开关，收车归队。
5其他操作
5.1其他操作内容
本标准除规定了上述常规操作外，还对吸水操作、自保操作、加热操作、臂架炮外部直接供水
4 Q/SY 1324—2010
（泡沫）操作、补充泡沫液操作等进行了规范 5.2吸水操作 5.2.1采用自然水源可为消防车供水。吸水前，应先关闭所有出水口阀门、放水阀门及“水炮射水” 开关，打开吸水口闷盖和吸水口阀，并连接好吸水管，再将吸水管另一端及滤水器投入水源中，然后根据现场需要进行吸水出水操作或吸水注水操作。滤水器入水深度应大于500mm，且距水源壁不小于 200mm。 5.2.2按4.3.3.4操作步骤启动消防泵，膜式真空泵也随之启动，缓慢增大手油门，真空泵开始吸水。若消防泵开启60s后未能吸水，应立即关闭消防泵，待故障排除后再继续操作。严禁发动机在高速运转的情况下进行吸水操作。严禁消防泵空转时间超过60s。 5.2.3若直接向臂架炮（或出水口）供水，应缓慢增大油门至消防泵出口压力达到0.2MPa～ 0.3MPa后，打开“水炮射水”开关（或出水口阀），再缓慢调整消防泵出口压力达到目标值。操作人员应站在侧向开启出水口阀，严禁面向出水口开启出水口阀。需停止吸水出水操作时，先将发动机怠速运转，关闭“水炮射水”开关（或出水口阀），再按4.6.3操作关闭消防泵。 5.2.4若直接向水罐注水，缓慢增大油门至消防泵压力表出现数值显示后，打开泵室“水罐注水” 开关向水罐注水。注水操作时，消防泵的出口压力不得大于0.5MPa。水罐注水结束后，将发动机怠速运行，关闭“水罐注水”开关，再按4.6.3操作关闭消防泵。 5.3自保操作 5.3.1当多功能消防车底盘受到地面流尚火和高温威胁时，应立即启动底盘自保系统进行冷却保护。 当多功能消防车臂架受到火势或高温烘烤威胁时，立即启动臂架自保系统进行冷却保护。 5.3.2确认消防水泵处于启动状态后，调节油门保持消防泵出口压力小于或等于0.7MPa，然后开启驾驶室操作面板上的“自保”开关，底盘上的5个喷雾型自保喷头即开始喷水或泡沫。威胁解除，关闭“自保”开关，即可关闭底盘自保。 5.3.3确认消防泵处于启动状态后，开启泵室操作面板上的“臂顶喷淋”开关，即可为臂架炮控制线路喷淋降温。威胁解除，关闭“臂顶喷淋”开关，即可关闭臂架自保。 5.4加热操作 5.4.1消防水易结冰的冬季低温环境，应及时启动出水口阀和泵室加热系统，防止出水口阀冻凝确保消防泵系统正常工作。 5.4.2出水口阀加热应先打开驾驶室“电源”接通电源，然后打开“加热”开关，启动加热器对出水口阀进行加热。停止出水口阀加热，先关闭“加热”开关，然后关闭“电源”开关。 5.4.3泵室加热先打开驾驶室“电源”接通电源，然后按下燃油加热器开关，启动加热器对泵室提供加热保护。停止泵室加热，先关闭燃油加热器，然后关闭“电源”开关。 5.5臂架炮外部直接供水（泡沫）操作
当消防泵系统、泡沫系统出现故障时，可通过其他外供消防水装置直接向臂架炮供水（泡沫）。 臂架炮直接外供消防水（泡沫）时，操作人员应先用水带将外供装置与多功能消防车臂架炮外部供水阀连接，打开臂架炮外部供水阀，关闭多功能消防车“水炮射水”开关后，打开外供水装置出水阀 (或开关），即可向臂架炮供水（泡沫）。停止外供，应先关闭外供装置供水，再关闭多功能消防车臂架炮外部供水阀。 5.6补充泡沫液操作 5.6.1若车载泡沫液量不能满足现场需要时，可利用随车附带的泡沫泵向泡沫液罐内加注，也可使用外吸方式直接向泡沫比例混合器供给泡沫液。 5.6.2泡沫罐加注泡沫时，连接好泡沫泵并打开泡沫加注阀。确认“泡沫混合”开关关闭，然后启动泡沫泵，将泡沫液吸入到泡沫液罐内。泡沫系统运行时，若急需向泡沫液罐补充泡沫液，可不关闭 “泡沫混合”开关。当桶内泡沫液加注完时，应立即关闭泡沫加注阀。加注作业完成后，关闭泡沫泵。
5
