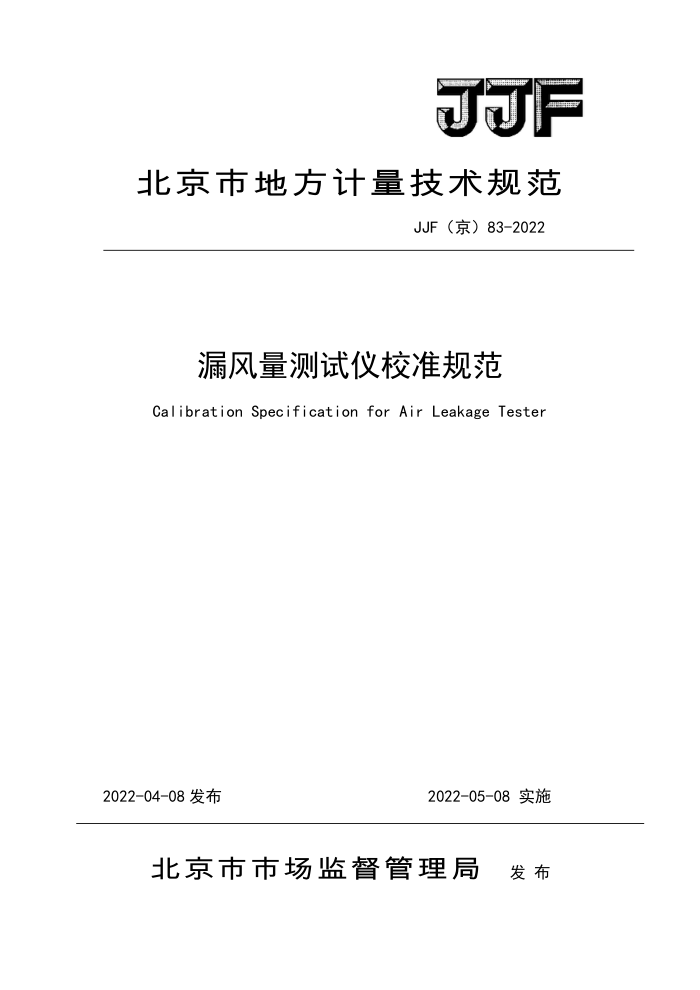

JJF
北京市地方计量技术规范
JJF（京）83-2022
漏风量测试仪校准规范 Calibration Specification for Air Leakage Tester
2022-05-08实施
2022-04-08发布
北京市市场监督管理局 发布 JJF（京）83-2022
漏风量测试仪校准规范
Calibration Specification for
Air Leakage Tester
归口单位：北京市市场监督管理局主要起草单位：北京市计量检测科学研究院参加起草单位：北京城建安装集团有限公司
本规范委托北京市计量检测科学研究院负责解释 本规范主要起草人：
刘（北京市计量检测科学研究院）
张玉律（北京市计量检测科学研究院）
何艺超（北京市计量检测科学研究院）
鲁贵亮（北京市计量检测科学研究院）
参加起草人：
牛晓京（北京城建安装集团有限公司）
文康明（北京市计量检测科学研究院）
王媛媛（北京市计量检测科学研究院 目录
引 言 1 范围 2 引用文件. 3 术语和计量单位.. 3. 1 术语 3. 2 计量单位... A 概述， 4. 1 工作原理. 4. 2 用途. 4. 3 结构. 5 计量特性 5. 1 漏风量测试仪压力计示值误差.. 5. 2 漏风量示值误差 5. 3 漏风量重复性.
T
.2
校准条件. 6. 1 环境条件 6. 2 主标准器及配套设备 7 校准项目和校准方法. 7. 1 校准项目 7. 2 校准方法 8 校准结果的表达... 9复校时间间隔. 附录A 校准记录的参考格式，附录B 校准证书（内页）的参考格式. 附录C 漏风量测试仪压力计测量结果不确定度评定示例. 附录D 漏风量测量结果不确定度评定示例
6
..3
.8
....10
.12
*.12 引言
本规范参照国标GB50243-2016《通风与空调工程施工质量验收规范》、国家检定规程JJG640-2016《差压流量计》等，并结合我国漏风量测试仪的生产、使用和校准现状进行制定，主要的技术指标参照了国家标准编写。
本规范所用术语，除在本规范中专门定义的外，均采用JJF1001《通用计量术语及定义》和JJF1004《流量计量名词术语及定义》。
根据JJF1071《国家计量校准规范编写规则》的5.9，本规范将示值误差列为计量特性并作为计量校准的主要工作
本规范为首次发布。
II JJF（京）83-2022
漏风量测试仪校准规范
1范围
本规范适用于漏风量测试仪的校准。
25 引用文件
JJG540-2019《工作用液体压力计》 GB50243《通风与空调工程施工质量验收规范》 凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的
引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位 3.1术语
JJF1001、JJF1004界定的及以下术语和定义适用于本规范 3.1.1漏风量测试仪airleakagetester
一种在规定的压力和保压时间内，对管路、容器、阀门等进行强度和严密性测定与检验的专用测试仪器。 3.1.2强度试验strengthtest
在规定的压力和保压时间内，对管路、容器、阀门等进行耐压能力的测定与检验。[GB50243-2016，术语2.0.16] 3.1.3严密性试验leakagetest
在规定的压力和保压时间内，对管路、容器、阀门等进行抗渗漏性能的测定与检验。[GB50243-2016，术语2.0.17] 3.1.4漏风量airleakagerate
风管系统中，在某一静压下通过风管本体结构及其接口，单位时间内泄出或渗入的空气体积量。［GB50243-2016，术语2.0.12] 3.1.5风管duct
采用金属、非金属薄板或其他材料制作而成，用于空气流通的管道。[GB 50243-2016，术语2.0.3] 3.1.6单管［杯型］液体压力计one-tubeliquidmanometer
U型管的一边示值管做成杯形容器，并将单管与杯型容器的内径保持一定
1 JJF（京）83-2022
比例的液体式压力计。［JJG540-2019，术语3.1.3] 3.2计量单位 3.2.1体积单位：立方米，符号m；或升，符号L。 3.2.2 时间单位：秒，符号s；或小时，符号h 3.2.3流量单位：立方米每小时，符号m/h；或升每秒，符号L/s。 3.2.4压力单位：帕[斯卡]，符号Pa；或千帕，符号kPa。 3.2.5 温度单位：摄氏度，符号℃；或开尔文，符号K。
4概述 4.1工作原理
漏风量测试仪的基本原理为在理想状态下向一个密闭容器注入气体，保持容器内压力恒定，此时注入的气体量与密闭容器的泄漏量相等。漏风量测试仪一般由高精度流量管（包括但不限于差压原理）、高性能稳压风机、风管、变频调速器等组成。 4.2用途
漏风量测试仪主要用于公用工程通风空调系统中风管、空调机、防火阀、 调节阀等设备的强度和严密性测试。 4.3结构
漏风量测试仪结构示意图如图1所示。
H
图1漏风量测试仪结构示意图
1-被测风管；2-单管［杯型］液体压力计；3-漏风量显示器；
2 JJF（京）83-2022
4-漏风量测试仪箱体；5-操作窗口；6-电机；7-稳压风机： 8-进口流量管；9-压力连接软管；10-送风连接软管；11-变频器
5计量特性 5. 1 漏风量测试仪压力计示值误差 5.2 漏风量相对示值误差 5.3 漏风量重复性
6校准条件 6.1 环境条件 6.1.1 环境温度：5℃～45℃； 6.1.2 相对湿度：15%~95%； 6.1.3大气压力：86kPa~106kPa; 6.1.4无明显的电磁干扰和机械振动， 6.2主标准器及配套设备 6.2.1主标准器
漏风量测试仪可选用补偿式微压计、数字压力计、标准压力发生器或其他符合要求的压力标准器对漏风量测试仪压力计进行校准。标准器的准确度等级应优于0.5级。
漏风量测试仪可用气体流量标准装置对漏风量进行校准，标准装置流量范围应与被校漏风量测试仪的测量范围相适应，标准装置的相对扩展不确定度应优于0.5%（k=2）。 6.2.2配套设备
配套设备见表1。
表1配套设备
序号 设备名称
用途
技术要求
温度计 MPE:±0.5℃ 测量介质、气体和环境温度
1
测量标准器和被校仪器介质压力
2 3 湿度计 MPE:±10%RH 测量环境湿度
压力计
优于0.5级
气压计 MPE：±2.5hPa 测量大气压力
4
注：也可采用满足以上要求的温度、湿度、压力变送器。
3
