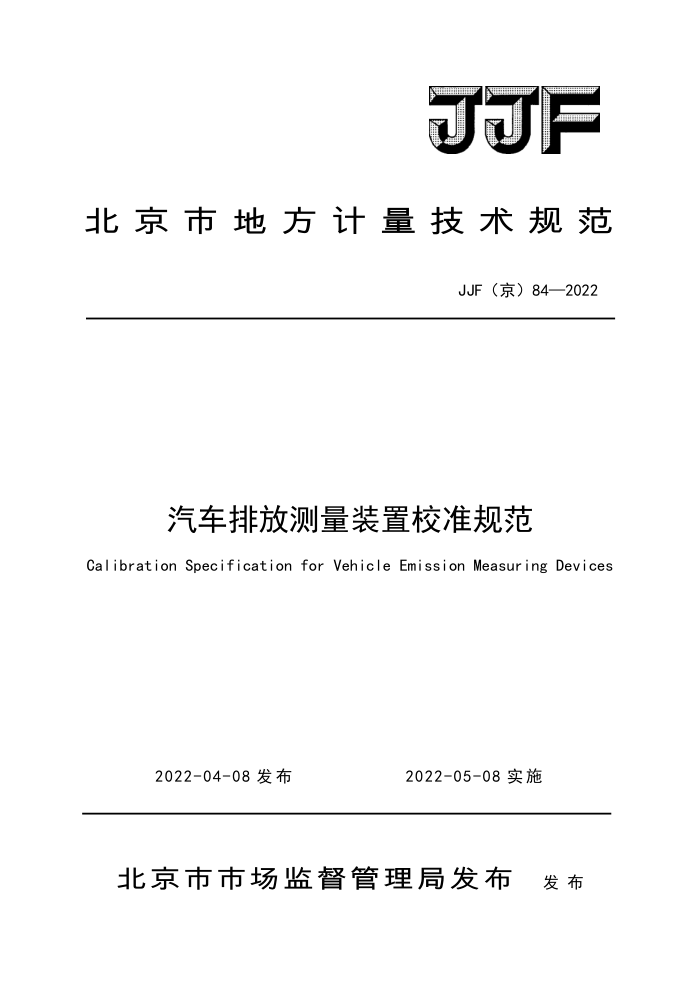

JJF
北京市地方计量技术规范
JJF（京）84—2022
汽车排放测量装置校准规范
Calibration Specification for Vehicle Emission Measuring Devices
2022-04-08发布
2022-05-08实施
北京市市场监督管理局发布 发布 汽车排放测量装置校准规范 Calibration Specificationfor Vehicle Emission Measuring Devices
JJF（京）84-2022
归口单位：北京市市场监督管理局
起草单位：北京市计量检测科学研究院
本规范委托北京市计量检测科学研究院负责解释 主要规程起草人：
郭子君（北京市计量检测科学研究院）
周碧晨（北京市计量检测科学研究院）
张岳秋（北京市机动车排放管理事务中心）
陈孟达（北京市计量检测科学研究院）
参加起草人：
韩超（北京市计量检测科学研究院）
王雪（北京市计量检测科学研究院）
许鹏（北京市计量检测科学研究院） 目录
引 言 1 范围 2 引用文件 3 术语和计量单位. 4 概述
II
1
计量特性 6 校准条件 7 校准项目及校准方法 8 校准结果表达 9 复校时间间隔附录A 标准气体及其浓度要求附录 B 汽车气体排放测量装置校准记录附录 C 汽车气体排放测量装置校准证书内页格式附录D 不确定度的评定
5
3
.3
5
.5
6
9
10 引言
本规范以JJF1071《国家计量校准规范编写规则》、JJF1001《通用计量术语及定义》、JJF1059.1《测量不确定度评定与表示》为基础性系列规范进行制定。
本规范主要参考JJG688-2017《汽车排放测试仪检定规程》、GB18352.6-2016 《轻型汽车污染物排放限值及测量方法（中国第六阶段）》编制而成。
本规范为首次发布。
II 汽车排放测量装置校准规范
1范围
本规程适用汽车排放测量装置的首次校准、后续校准和使用中检查。
2引用文件
本规范引用了下列文件： GB18352.6-2016 汽车污染物排放限值及测量方法（中国第六阶段）凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的
引用文件，其最新版本（包括所有的修改单）适用于本文件。
3术语和计量单位
3.1气态污染物gaseouspollutants（GB18352.6-2016，3.11）
排气污染物中的一氧化碳（CO）、氮氧化物（NOx）、氮氢化合物（THC）、氧化亚氮（N20）。
氮氧化物（NOx）以二氧化氮（NO2）当量表示。
3.2总碳氢化合物totalhydrocarbonsTHC（GB18352.6-2016，3.13）
指火焰离子化检测器（FID）能够测得的所有挥发性化合物。
3.3计量单位measuringunit
测试仪采用法定计量单位，各组份气体含量的测量结果用体积分数表示，
JJG688-2017界定的计量单位适用于本规范，其中CO、THC、CH4、NO2、N.0体积分数表示为“×10”。
1 4概述
汽车排放测量装置是一种用来检测柴油车、汽油车的排放气体污染物和颗粒物含量检测的仪器，测量精确度高。气体测量范围为CH：（0～3000）×10~；CO： (5~500）X10；C02:（0.0~6.0）X10；N0:（0~1000）X10；N02:（30~ 1000）X10；THC：（0~1000）×10；N0（0～100）×10。
汽车排放测量装置气体测量装置包括取样系统和分析仪。按照原理来分类，一氧化碳和二氧化碳分析仪为不分光红外线吸收（NDIR）型，碳氢化合物分析仪为氢火焰离子化（FID）型，甲烷分析仪为气相色谱和氢火焰离子化型，二氧化氮分析仪为化学发光或非分散紫外共振吸收型，氧化亚氮分析仪原理为红外吸收光谱法。
5计量特性
5.1示值误差
表1汽车排放测量装置气体测量装置测量范围及最大允许相对误差
气体种类 CO CO2 THC CH,
最大允许相对误差
测量范围
（5～500）×10
± 2% ± 2% ± 2% ± 2% ± 2% ± 5% ± 10%
(0.0~6.0)X102 （0~1000）×10*6 （0～3000）×10* （0～1000）×10 （30～1000）×10% （0~100）×10
NO NO2 N.O
5.2重复性
气体测量装置的重复性，对于所有气体，应小于最大允许误差模的1/2。 注：本规范中的计量特性不作合格判定，仅供参考。
2 6校准条件
6.1 校准环境条件
环境温度：（5~40）℃。
相对湿度：≤85%。
电源：交流电：额定电压（220士22）V；频率（50土1）Hz。
大气压力：86kPa~106kPa。
6.2计量器具
校准用计量器具如表2所示。
表2校准用计量器具一览表
序号 1
名称标准气体
主要性能指标及功能
见附录A
测量范围：（0～10）L/min
浮子流量计
2
准确度等级：4.0级
校准项目及校准方法
R
7.12 外观及一般要求
汽车排放测量装置应有以下标志：名称、型号、编号、厂家、出厂日期和电源电压等。
各种调节按钮、按键和开关均能正常工作，无松动现象，电缆线的接插件应接触良好。
7.2汽车排放测量装置气体测量装置示值误差
7.2.1接通测量装置电源，按照说明书规定的时间预热，使测量装置达到厂家说明书规定的工作状态
3
