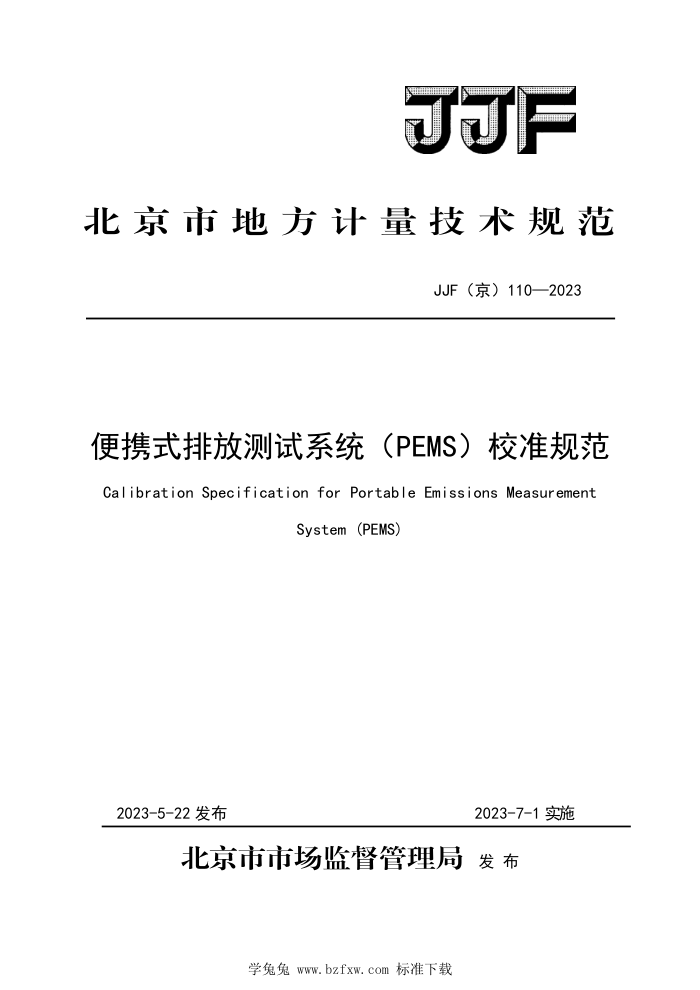

JJF
北京市地方计量技术规范
JJF（京）110—2023
便携式排放测试系统（PEMS）校准规范 Calibration Specification for Portable Emissions Measurement
System (PEMS)
2023-7-1实施
2023-5-22发布
北京市市场监督管理局 厂发布
学兔兔www.bzfxw.com标准下载 JJF（京）110-2023
便携式排放测试系统
（PEMS）校准规范 Calibration Specification for
JJF(京)110-2023
Portable Emissions Measurement System (PEMS)
归口单位：北京市市场监督管理局
主要起草单位：北京市计量检测科学研究院
本规范委托北京市计量检测科学研究院负责解释。
学兔兔www.bzfxw.com标准下载 JJF（京）110-2023
本规范主要起草人：
邬洋（北京市计量检测科学研究院）张岳秋（北京市机动车排放管理事务中心）
陈孟达（北京市计量检测科学研究院）
于宝良（北京市计量检测科学研究院）
参加起草人：
沈上（北京市计量检测科学研究院）
刘错（北京市计量检测科学研究院）刘志强（湖北锐意自控系统有限公司）
李金岩（北京塞米钛克汽车测试技术有限公司）
李浩（深圳市安车检测股份有限公司）
学兔兔www.bzfxw.com标准下载 JJF（京）110-2023
目录
引 言 1 范围. 2 引用文件. 3 术语. 4 概述 5 计量特性. 6 校准条件. 7 校准项目及校准方法， 8 校准结果表达 9 复校时间间隔。 附录A 标准气体及其浓度要求附录 B 便携式排放测试系统（PEMS）校准记录附录 C 便携式排放测试系统（PEMS）校准证书内页格式附录 D 不确定度的评定
(II) (1) (1) (1) (2) (2) (4) (5) (12) (12) (14) (15) (19) (21)
学兔兔www.bzfxw.com标准下载 JJF（京）110-2023
引言
本规范以JJF1071《国家计量校准规范编写规则》、JJF1001《通用计量术语及定义》、JJF1059.1《测量不确定度评定与表示》和JJF1094《测量仪器特性评定》为基础性系列规范进行制定。
本规范主要参考JJG688-2017《汽车排放气体测试仪检定规程》、GB18352.6-
2016《轻型汽车污染物排放限值及测量方法（中国第六阶段）》、GB17691-2018 《重型柴油车污染物排放限值及测量方法（中国第六阶段）》编制而成。
本规范为首次制定，未有替代规范的其它版本和修订内容表述，
学兔兔www.bzfxw.com标准下载 便携式排放测试系统（PEMS）校准规范
1 范围
本规范适用便携式排放测试系统（PEMS）的校准。
2引用文件
本规范引用了下列文件： J.JF1059.1-2012测量不确定度评定与表示 JJF1562-2016凝结核粒子计数器校准规范 GB17691-2018重型柴油车污染物排放限值及测量方法（中国第六阶段） GB18352.6-2016轻型汽车污染物排放限值及测量方法（中国第六阶段）凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的
引用文件，其最新版本（包括所有的修改单）适用于本文件。
3术语
3.1气态污染物gaseouspollutants
排气污染物中的一氧化碳（CO）、氮氧化物（NO）、总碳氢化合物（THC）、 非甲烷碳氢化合物（NMHC）、氧化亚氮（N,O）。
氮氧化物（NO.）以二氧化氮（NO,）当量表示。
［来源：GB18352.6-2016，3.11]
3.2总碳氢化合物totalhydrocarbons，THC
指火焰离子化检测器（FID）能够测得的所有挥发性化合物。
［来源：GB18352.6-2016，3.13]
1
学兔兔www.bzfxw.com标准下载 3.3气溶胶aerosol
悬浮于气体中的固体和或液体颗粒分散体系。
[来源：JJF1562-2016，3.1]
3.4粒子数量particlenumber，PN
按照GB17691-2018附件CC中所描述的试验方法，在去除了挥发性物质的稀释排气中，所有粒径超过23nm的粒子总数
［[来源：GB17691-2018，3.42]
3.5颗粒数量浓度particlenumberconcentration
单位体积气体中的颗粒物数量。
［[来源：JJF1562-2016，3.4]
3.6排气质量流量计exhaustmassgasflowmeters
用于测量机动车排放尾气质量流量的流量计。
4概述
便携式排放测试系统（PEMS）是一种能安装在车上，用来检测轻型汽车、重型柴油车、气体燃料车、非道路移动机械及其装用的柴油机的排放气体污染物、 颗粒物含量，同时对气体污染物质量流量以及温湿度、压力、导航定位等相关参数进行实时采集的排放测试系统。
便携式排放测试系统（PEMS）由气体分析仪、颗粒物数量（PN）测试系统、
排气质量流量计、气象参数测量装置、卫星导航精准定位系统等组成
5计量特性
5.1气体分析仪 5.1.1气体分析仪示值误差
2
学兔兔www.bzfxw.com标准下载 气体分析仪示值误差一般符合表1给出的要求。
表1气体分析仪示值误差要求
绝对最大允许误差
相对最大允许误差
序号 校准项目
测量范围
(0~5.0)× 10*2 (0~18.0)×102 （0~10000）ppmC （0～3000）×10* (0～1000）×10*6
±0.3%FS ±0.3%FS ±0.3%FS ±0.3%FS ±0.3%FS
± 2% ±2% ± 2% ± 2% ± 2%
CO的摩尔分数 CO2的摩尔分数 THC的摩尔分数 NO的摩尔分数 NO2的摩尔分数
2 3 4
5
注：表中所列的绝对最大允许误差和相对最大允许误差，满足其中一项要求即可。
5.1.2气体分析仪示值重复性
气体分析仪示值的重复性，一般符合表2给出的要求。
表2气体分析仪示值重复性要求校准项目
序号
示值相对重复性
CO的摩尔分数 CO2的摩尔分数 THC的摩尔分数 NO的摩尔分数 NO2的摩尔分数
1% 1% 1% 2% 2%
-
2
3
4
5
5.2颗粒物数量（PN）测试系统 5.2.1测量范围
颗粒物数量（PN）测试系统的颗粒浓度测量范围（50～10°）个/cm。 5.2.2零点
颗粒物数量（PN）测试系统零点不大于5000个/cm。
5.2.3线性
颗粒物数量（PN）测试系统的线性（判定系数r）≥0.95。 5.2.4颗粒计数重复性
颗粒物数量（PN）测试系统的颗粒计数重复性≤3%。 5.3排气质量流量计
3
