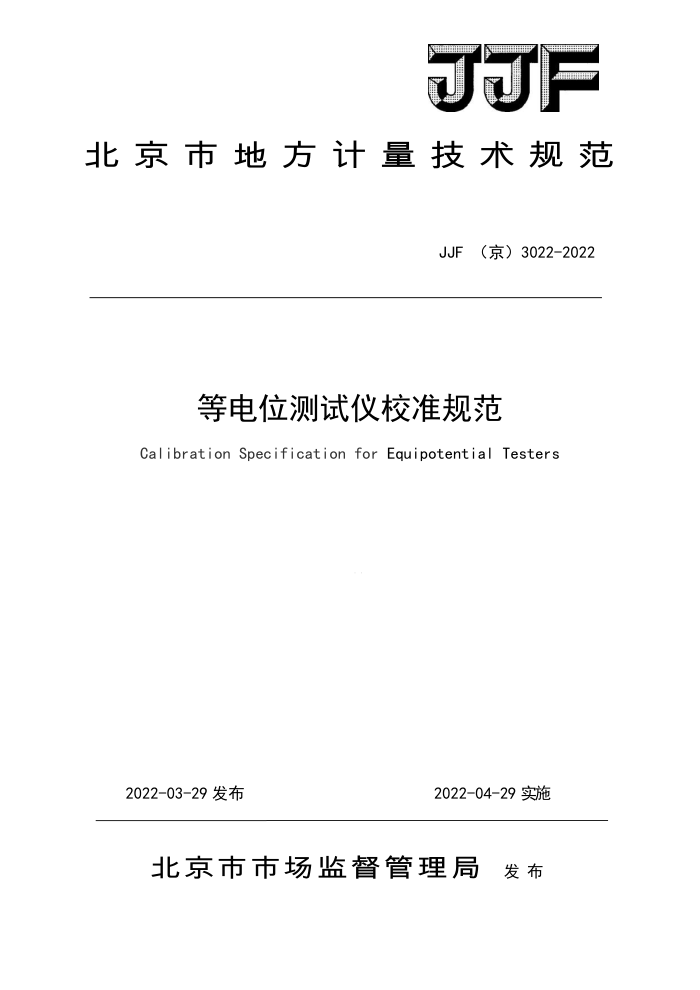

JJF
北京市地方计量技术规范
JJF（京）3022-2022
等电位测试仪校准规范
Calibration Specification for Equipotential Testers
2022-04-29实施
2022-03-29发布
北京市市场监督管理局 发布 JJF（京）2022-2022
等电位测试仪校准规范
JJF（京）3022—2022
CalibrationSpecification for
Equipotential Testers
归口单位：北京市市场监督管理局
起草单位：北京市计量检测科学研究院
河北省计量监督检测研究院
天津市计量监督检测科学研究院
本规范委托北京市计量检测科学研究院负责解释 JJF（京）3022-2022
本规范主要起草人：
张磊（北京市计量检测科学研究院）
李德亨（河北省计量监督检测研究院）
李凌云（河北省计量监督检测研究院）
赵新明（天津市计量监督检测科学研究院）
参加起草人：
王文静（北京市计量检测科学研究院）
王跃佟（北京市计量检测科学研究院）
杨阳（北京市计量检测科学研究院）
彭文旭（北京市计量检测科学研究院 JJF（京）3022-2022
目录
引言
范围. 2 引用文件 3 术语和计量单位。 4 概述. 5计量特性. 5. 1 连接电阻最大允许误差公式 5.2 准确度等级. 6校准条件 6.1环境条件. 6.2测量标准及其他设备， 7校准项目和校准方法 7. 1 校准项目 7. 2 校准方法 8 校准结果表达. 9 复校时间间隔，附录A测量结果不确定度评定示例. 附录B 校准原始记录格式附录C校准证书内页格式
1
1
2
2
.2
2
.3
3
.3
4
4
.5
..9
10 JJF（京）3022-2022
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》和JJF 1059.1一2012《测量不确定度评定与表示》编写。
本规范为首次发布。
II JJF（京）3022-2022
等电位测试仪校准规范
1范围
本规范适用于电阻测量上限为3k2的等电位测试仪（等电位连接电阻测试仪）的校
准。 2引用文件
本规范引用了以下文件： JJG837一2003直流低电阻表 JJF1587一2016数字多用表校准规范 GB50057一2010建筑物防雷设计规范 GB50054一2011低压配电设计规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有修改单）适用于本规范。 3术语和计量单位
下列术语和定义适应于本规范。
3.1等电位equipotential
等电位也称为等电势。在一个带电线路中选定的两个测试点之间没有电压就认定这两个测试点是等电势的。 3.2等电位连接equipotentialconnection
将分开的装置、诸导电物体用等电位连接导体或电涌保护器连接起来以减小雷电流在它们之间产生的电位差。 3.3等电位连接电阻equipotentialconnectionresistance
等电位连接电阻（简称连接电阻）是指将诸导电物体用等电位连接导体连接而在其两端形成的过渡电阻。 4概述
等电位测试仪（测试仪）是用于测量中金属构件之间的等电位连接电阻，各种电气设备与地网地极间的连接导体的电阳。基本原理是其内部有一个幅流源，通过输出一个直流电流，施加于被测导体的两个端钮之间，并测量电流流过被测导体所产生的压降，然后通过电压和电流之比得出被测导体的直流电阻值。等电位测试仪主要有由恒流源、电压采样处理单元、A/D转换器、显示器等部分组成。 5计量特性
5.1连接电阻最大允许误差公式
1 - JJF（京）3022-2022
用绝对误差的形式表示：
(1) (2)
△=±(a%Rx+b%Rm) △=±(a%R+n)
用相对误差的形式表示：
r=+[ a%+b% Rm
(3)
Rx
式中：△一一用绝对误差形式表示的最大允许误差，Q；
Rx一一测试仪连接电阻示值，2； Rm一一测试仪所测量程的满量程值，2； α一一与测试仪连接电阻示值有关的误差系数； b一一与测试仪满量程值有关的误差系数： r一一用相对误差形式表示的最大允许误差。 n一一以数字表示的绝对误差项，n=b%Rm。
5.2准确度等级
测试仪准确度等级依据与测试仪连接电阻示值有关的误差系数α的大小来确定，系数a和系数b应符合a/b≥4的要求。
测试仪的准确度等级分为1.0级、2.0级、5.0级、10.0级。未标明等级的，校准时以生产厂家仪器说明书为准。
注：以上指标不是用于合格性判别，仅供参考。 6校准条件
6.1环境条件
环境温度：20℃土2℃；相对湿度：≤75%；交流供电：电压220V（1土10%），频率50Hz（1土5%）；直流供电：制造厂规定和标称使用的电压范围，当欠电压时，应有欠压符号显示；周围无影响测试仪正常工作的微波辐射或强电磁场。
6.2测量标准及其他设备 6.2.1校准时所需的标准器及配套设备
标准电阻器、标准电阻箱或其他标准器。 6.2.2标准器的基本要求
校准时由标准器、辅助设备及环境条件所引起的扩展不确定度应不大于被校准测试仪最大允许误差绝对值的1/3（包含因子k取2）。
校准装置的输出量应能覆盖被校测试仪的量程。
2 JJF（京）3022-2022
校准时的标准器的允许电流应不低于被校测试仪的工作电流。
7校准项目和校准方法
7.1校准项目
连接电阻示值误差（校准方法见条款7.2.3）。 7.2校准方法 7.2.1外观及通电检查
a）被校测试仪外形结构完好，外露件等不应损坏或脱落，机壳、端钮等不应有影响正常工作的机械碰伤，按键无卡死或接触不良的现象；
b）被校测试仪产品名称、制造厂家、仪器型号和编号等均应有明确标记： c）供电电压和频率标志应正确无误； d）通电检查被校测试仪各功能、量程切换应正常，小数点位置应正确，显示字符
段应完整；
e）测试仪置于校准环境条件下不少于2h，以消除温度梯度的影响。 f）按照被校测试仪使用说明书的要求和规定进行预热。
7.2.2校准点的选取原则
测试仪连接电阻校准点应在量程的10%100%之间均匀选取。基本量程校准点不少于5个，非基本量程校准点不少于3个。
同时应参考被校测试仪使用说明书中对校准点的建议，并可根据实际情况或送校单位的要求选取校准点。 7.2.3连接电阻示值误差的校准
测试仪的测量端子直接与标准器相接，调节标准器至校准点，接通测试仪连接电阻测量开关，当被校测试仪的工作电流或电压稳定后，读取被校准测试仪连接电阻测量值。
测则试仪连接电阻示值的绝对误差按式（4）式计算：
(4)
AR= Rx- Ro
式中：△R一一测试仪连接电阻示值的绝对误差，Q；
Ro一一标准器电阻实际值，2。 被校测试仪连接电阻示值的相对误差按式（5)计算：
( Rx - Ro ×100% IR =
(5)
Ro
式中：R一一测试仪连接电阻示值的相对误差。
3
