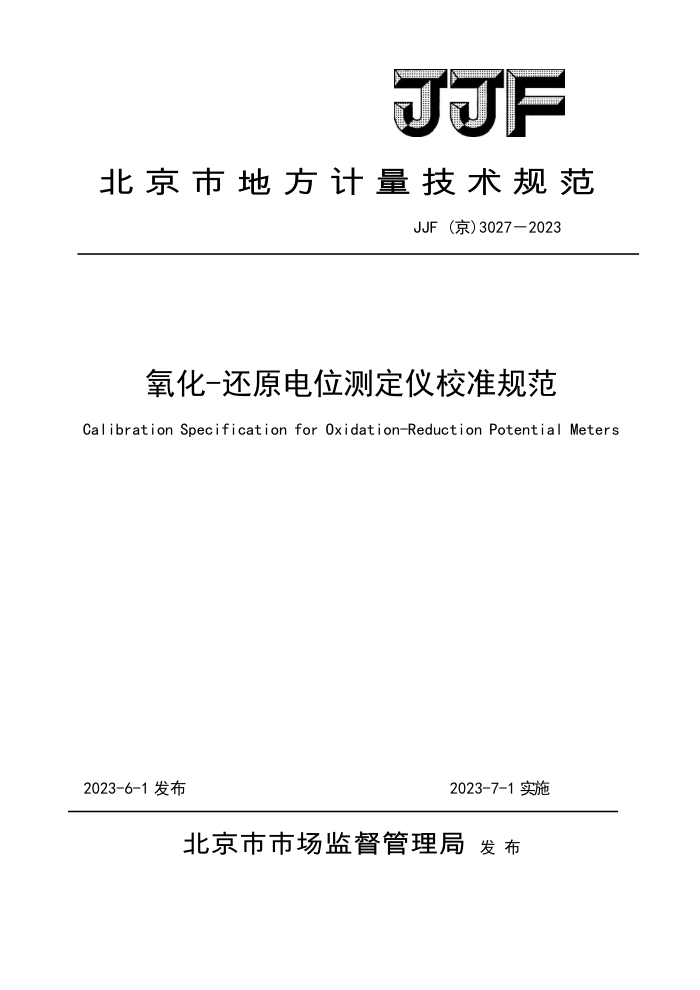

JJF
北京市地方计量技术规范
JJF(京)30272023
氧化-还原电位测定仪校准规范
CalibrationSpecification forOxidation-ReductionPotential Meters
2023-6-1 发布
2023-7-1实施
北京市市场监督管理局发布 JJF(京)3027—2023
氧化-还原电位测定仪
校准规范 CalibrationSpecification for
JJF(京)3027-2023
Oxidation-Reduction Potential Meters
归口单位：北京市市场监督管理局主要起草单位：北京市计量检测科学研究院
天津市计量监督检测科学研究院河北省计量监督检测研究院
本规范委托北京市计量检测科学研究院负责解释 JJF（京）3027—2023
本规范主要起草人：
张宜文 （北京市计量检测科学研究院）赵海波 （北京市计量检测科学研究院）常子栋 （天津市计量监督检测科学研究院）王晓冰 （河北省计量监督检测研究院）
参加起草人：
赵少雷 （北京市计量检测科学研究院）孟雪 （北京市计量检测科学研究院）梁俊梅 （北京市计量检测科学研究院）赵 悦 （北京市计量检测科学研究院） JJF（京）3027—2023
目录
引言 1 范围· 2 术语： 3 概述 4 计量性能· 5 校准条件 6 校准项目和校准方法 7 校准结果· 8 复校时间间隔· 附录A 标准溶液的配制· 附录B 氧化-还原电位测定仪校准记录参考格式· 附录 C 校准结果内页推荐格式附录D 仪器示值误差的不确定度评定示例··
1
3
31
(5) （6） (7) .(8) .(10) (11) JJF(京)3027—2023
引言
JJF1071《国家计量校准规范编写规则》、JJF1001《通用计量术语及定义》和JJF1059.1 《测量不确定度评定与表示》共同构成支撑本规范制定工作的基础性系列规范。本规范在制定中参考了JJG119-2018《实验室pH（酸度）计》、JJG757-2018《实验室离子计》、 GB/T20245.5-2013《电化学分析仪器性能表示第5部分：氧化还原电位》、HJ746-2015 《土壤氧化还原电位的测定电位法》、SL94-1994《氧化还原电位的测定（电位测定法）》 的技术要求和试验方法。
本规范为首次发布。
II JJF（京）3027—2023
氧化-还原电位测定仪校准规范
1范围
本规范适用于氧化-还原电位测定仪的校准。
2术语
2.1氧化还原体系redoxsystem
氧化还原体系由给定溶液中的各种氧化态和还原态物质组成，仅当溶液中的电化学活性物质可通过得失电子相互转换并达到平衡时才存在。 2.2参比电极referenceelectrode
内充溶液组成固定、可逆性好，在电化学测试中电位保持稳定的电极称为参比电极
常用的参比电极包括银-氯化银电极、甘汞电极等。 2.3氧化还原电极redoxelectrode
氧化还原电极是一种表面惰性的电极。氧化还原体系中的电化学活性物质在其表面交换电子。典型的电极材料是铂或金。
3概述
氧化-还原电位测定仪（Oxidation-ReductionPotentialMeter，以下简称ORP测
定仪）是一种电化学分析仪器，用于测量介质中氧化还原电极与参比电极间电动势的仪器。仪器主要由电位差计、金属电极与参比电极组成。
氧化-还原电位测定仪采用比较法测量氧化还原电位。将氧化还原电极与参比电极置入氧化还原体系溶液中，测得体系的氧化还原电位。在溶液中存在多个氧化还原体系时，测量到的是一种复合电位。用惰性电极测得的氧化还原电位与氧化剂、还原剂活度之间的关系可以用能斯特方程（Nernstequation）表示，见式（1）。
+RT1n-ox
E=Eo+ nFared
(1)
1 JJF（京）3027—2023
式中： E一一电极电位，V; E一一标准电极电位，V； R一一理想气体常数，（8.314472土0.000015）J/（mol·K）； T一一热力学温度，K； n一一电极反应中转移的电子数； F一一法拉第常数（Faradayconstant），（96485.3383±0.0083）C/mol； ax—一氧化态活度，mol/L； ared一还原态活度，mol/L。 氧化还原电位通常是以标准氢电极（StandardHydrogenElectrode，SHE）为标准。
根据定义，标准氢电极的电位定义为0mV，且不受温度变化影响。测量氧化还原电位时应注意采用的参比电极种类。
4计量特性
4.1 显示单元分辨力
用于测量水体中的氧化还原电位的仪器显示单元分辨力不低于0.1mV；用于测量土壤中的氧化还原电位的仪器显示单元分辨力不低于1mV。 4.2电计示值误差
电计示值误差不超过土1.0%FS。 4.3电计输入阻抗
电计输入阻抗不小于3×10°Q。 4.4仪器示值误差
仪器示值误差不超过土10mV。 4.5仪器重复性
仪器重复性不超过1%。 注：以上技术指标不用于合格性判定，仅供参考。
5校准条件
2 JJF（京）3027—2023
5.1环境条件 5.1.1环境温度：（23土10）℃。 5.1.2相对湿度：≤85%。 5.1.3附近无明显的机械振动和强电磁干扰 5.2测量标准及其他设备 5.2.1标准物质：校准用pH标准物质应采用国家有证标准物质，并在有效期内使用，其扩展不确定度不大于0.01（k=3）。 5.2.2pH计检定仪（以下简称检定仪）：0.003级。 5.2.3温度计：测量范围为（5~60）℃，最大允许误差不超过士0.1℃。 5.2.4恒温水槽：控温范围（5~60）℃，温度均匀性不超过土0.2℃，温度波动度不大于0.2℃。 5.2.5天平：实际分度值不大于0.1mg，（I级。 5.2.6容量瓶：250mL容量瓶2个，A级
6 校准项目和校准方法
6.1外观及功能性检查
ORP测定仪的铭牌应清晰完整，标明其制造厂名、型号规格、出厂编号。ORP测定仪的外表应光洁平整，紧固件无松动。通电后，各功能键、显示部分工作正常。 6.2显示单元分辨力
通电，记录ORP测定仪显示单元可读出最小位数。
6.3电计示值误差
按图1连接ORP测定仪电计和检定仪，检定仪高阻断开。调节检定仪，使其输出直流电压信号，信号输入ORP测定仪电计，记录ORP测定仪电计示值。
