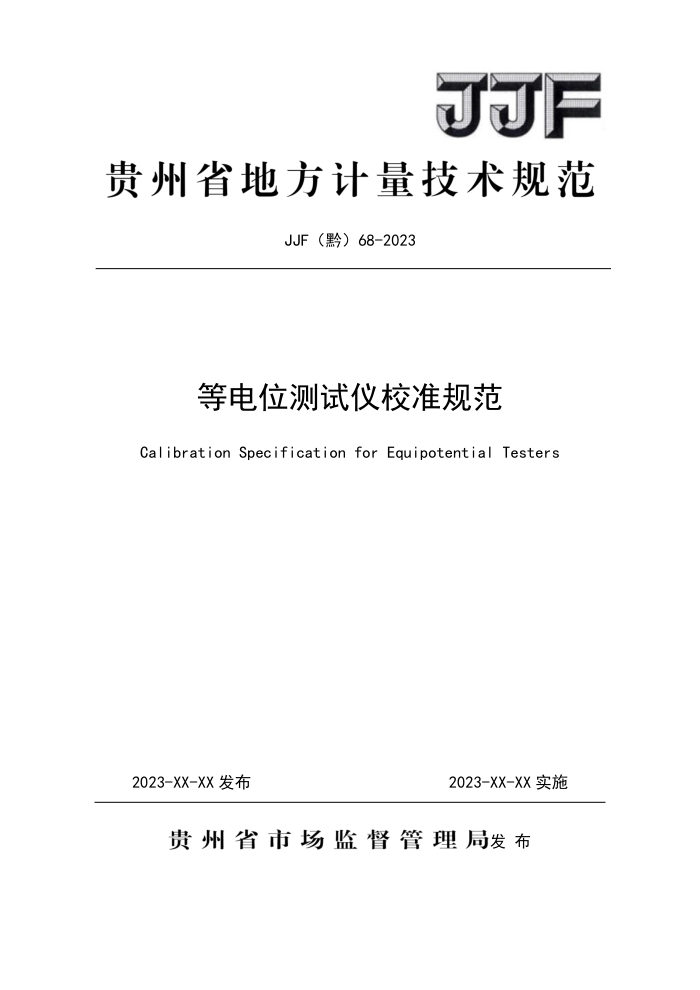

JJF
贵州省地方计量技术规范
JJF（黔）68-2023
等电位测试仪校准规范
Calibration Specification for Equipotential Testers
2023-XX-XX发布
2023-XX-XX实施
贵州省市场监督管理局发布 JJF（黔）68-2023
等电位测试仪校准规范 Calibration Specification for Equipotential Testers
JJF（黔）68-2023
归口单位：贵州省市场监督管理局
主要起草单位：贵州省计量测试院
黔东南州质量技术监督检测所
参加起草单位：武汉市康达电气有限公司
贵州省福泉市市场监督管理局
本规范委托贵州省计量测试院负责解释 JJF（黔）68-2023
本规范主要起草人：
杜鸿程（贵州省计量测试院）
杨鹏（黔东南州质量技术监督检测所）
陈光贵（贵州省计量测试院）
参加起草人：
胡晓辉（武汉市康达电气有限公司）
龚雪 (贵州省计量测试院) 杨跃云（贵州省福泉市市场监督管理局）杨 丁（贵州省计量测试院） JJF（黔）68-2023
目录
引言· 1范围· 2引用文件. 3术语和计量单位： 4概述 5计量特性... 6校准条件. 6.1环境条件. 6.2测量标准及配套设备 7校准项目和校准方法.. 7.1校准项目· 7.2校准方法 8校准结果的表达.. 9复校时间间隔附录A校准原始记录格式：附录B校准证书及内页格式附录C等电位测试仪校准结果测量不确定度评定示例
(I) (1) (1) (1) (1) (2) (3) (3)
(3) (3) (3) (3) (4) (5) (6) (7) (9) JJF（黔）68-2023
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》进行编制。
= JJF（黔）68-2023
等电位测试仪校准规范
1范围
本规范适用于电阻测量范围为0.001Q～30kQ的等电位测试仪的校准。
2引用文件
本规范引用了下列文件： JJG837-2003直流低电阻表检定规程 JJF1587-2016数字多用表校准规范 GB50057一2010建筑物防雷设计规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引
用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
下列术语和定义适应于本规范。 3.1等电位equipotential
等电位也称为等电势。在一个带电线路中选定的两个测试点之间没有电压就认定这两个测试点是等电势的。 3.2等电位连接equipotentialconnection
将分开的装置、诸导电物体用等电位连接导体或电涌保护器连接起来以减小雷电流在它们之间产生的电位差。
4概述
等电位测试仪（以下简称测试仪）是用于测量中金属构件之间的等电位连接电阻，各种电气设备与地网地极间的连接导体的电阻。基本原理是其内部有一个恒流源，通过输出一个直流电流，施加于被测导体的两个端钮之间，并测量电流流过被测导体所产生的压降，然后通过电压和电流之比得出被测导体的直流电阻值。测试仪工作原理图见图1。
1 JJF（黔）68-2023
R
8 B
图1 测试仪工作原理图
I，-恒流源；V-电压表；R。-连接导线的阻抗；R,-被测等电位连部位的阻抗；B-等电位连接端子板
5计量特性
5.1连接电阻最大允许误差公式
用绝对误差的形式表示：
△=±（a%Rx+b%Rm） (1)
△=±（a%Rx+n) (2)
用相对误差的形式表示：
=± (a% + b% m) (3)
Rx
式中：△一一用绝对误差形式表示的最大允许误差，Q；
Rx一一测试仪连接电阻示值，Q； Rm一一测试仪所测量程的满量程值，；
a一一与测试仪连接电阻示值有关的误差系数； b一一与测试仪满量程值有关的误差系数； Y一一用相对误差形式表示的最大允许误差，%；
n- 以数字表示的绝对误差项，a=b%Rm
5.2准确度等级 5.2.1测试仪准确度等级依据与测试仪连接电阻示值有关的误差系数a的大小来确定，系数a和系数b应符合a/b≥4的要求。 5.2.2测试仪的准确度等级分为1.0级、2.0级、5.0级、10.0级。未标明等级的，校准时以生产厂家仪器说明书为准注：以上指标不适用于合格性判定，仅供参考。
