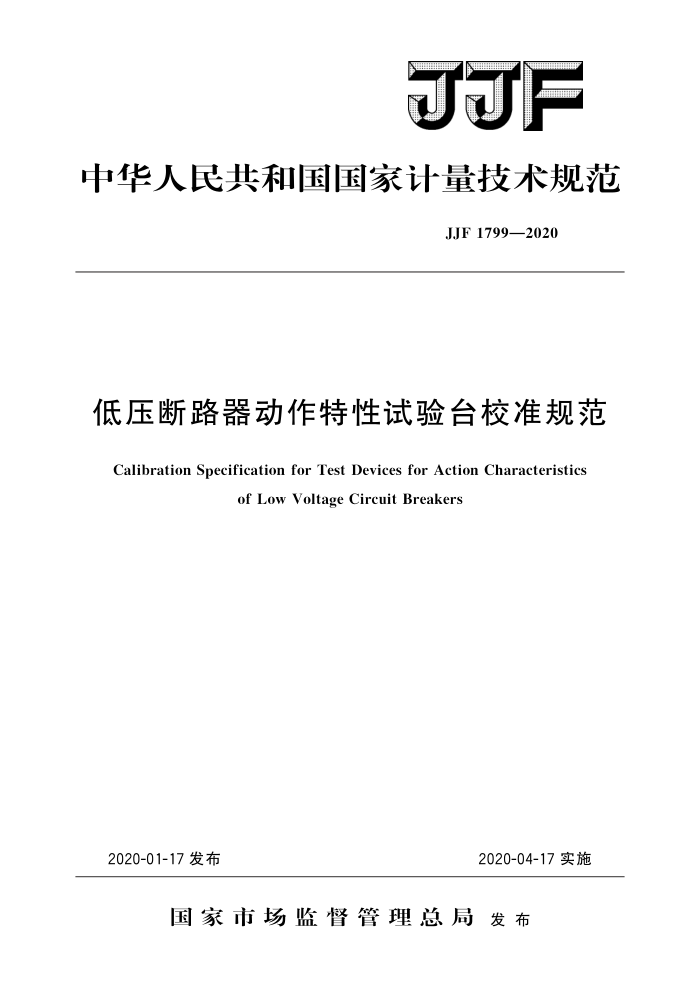

JJF
中华人民共和国国家计量技术规范
JJF1799—2020
低压断路器动作特性试验台校准规范
Calibration Specification for Test Devices for Action Characteristics
of Low Voltage Circuit Breakers
2020-01-17发布
2020-04-17实施
国家市场监督管理总局发布 JJF1799—2020
低压断路器动作特性
试验台校准规范 Calibration Specification for Test Devices forAction Characteristics of Low Voltage Circuit Breakers
JJF 1799—2020
归口单位：全国电磁计量技术委员会高压计量分技术委员会
主要起草单位：天津天传电控设备检测有限公司
天津电气科学研究院有限公司
北京东方计量测试研究所
国家电控配电设备质量监督检验中心
天津电传富华科技有限公司
参加起草单位：宝鸡同步电器有限公司
本规范委托全国电磁计量技术委员会高压计量分技术委员会负责解释 JJF1799—2020
本规范主要起草人：
孙宁 (天津天传电控设备检测有限公司) 耿丽恺（天津电气科学研究院有限公司）黄晓钉（北京东方计量测试研究所）李昕 (天津天传电控设备检测有限公司) 王春武（国家电控配电设备质量监督检验中心）李洁平（天津电传富华科技有限公司）
参加起草人：
顾不骥（宝鸡同步电器有限公司） JJF1799—2020
目 录
引言
(IⅡ) (1) (1 ) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (6) (6) (6) (6) (7) (11) (13) (14)
范围· 2术语和计量单位· 2.1延时试验…… 2.2瞬时试验· 2.3第一周期正负半波面积差 2.4峰值系数偏离值 3
1
概述· 4 计量特性·· 4.1输出电流. 4.2电流持续时间 4.3 谐波失真 4.4第一周期正负半波面积差 4.5峰值系数偏离值.. 4.6 输出电流稳定性· 5校准条件.. 5.1环境条件. 5.2测量标准及其他设备 6校准项目和校准方法· 6.1 校准项目 6.27 校准方法· 7 校准结果的表达· 7. 1 校准证书· 7.2数据处理. 8复校时间间隔附录A 测量不确定度评定示例附录 B 校准原始记录格式附录 C 校准证书内页（第2页）格式附录 D 校准证书校准结果页（第3页）格式
1 JJF1799—2020
引
本规范依据JJF1071—2010《国家计量校准规范编写规则》、JJF1059.1一2012 《测量不确定度评定与表示》编写。
本规范为首次发布。
Ⅱ JJF1799—2020
低压断路器动作特性试验台校准规范
1范围
本规范适用于工频下低压断路器动作特性试验台的校准。
2术语和计量单位 2.1延时试验delaytest
验证断路器等保护器件的延时特性是否符合标准要求的试验。 2.2瞬时试验instantaneoustest
验证断路器等保护器件的瞬时特性是否符合标准要求的试验。
2.3第一周期正负半波面积差areadifferenceofthefirstcycle
第一个正弦波正半波和负半波面积的差异，用来衡量电流非对称性的一项指标。 2.4峰值系数偏离值deviationofcrestfactor
第一周期波形的峰值与有效值之比偏离标准值（正弦波峰值系数的标准值为2）的百分比。
3概述
低压断路器动作特性试验台（以下简称试验台）是一种用于检测断路器等过流保护电器的脱扣动作特性的仪器。试验台分为延时试验台和瞬时试验台两种。检测过载条件下脱扣特性的试验台称为延时试验台；检测在短路条件下脱扣特性的试验台称为瞬时试验台。
试验台主要由调压器、多磁路变压器、电流测量模块、时间测量模块等部分组成试验台通过调节调压器电压，控制多磁路变压器的输出电压，并输出试验需要的延时或瞬时电流值，且显示出断路器的脱扣电流和脱扣时间，其原理如图1所示。
电流测量模块 时间测量模块
L1. L2- N
多磁路变压器
调压器
断路器
图1试验台原理图
4计量特性 4.1输出电流
试验台输出电流应满足：
1 JJF1799—2020
1A～5A，最大允许误差为士1.5%； 5A150kA，最大允许误差为士2.5%。
4.2电流持续时间
试验台电流持续时间应满足： 10ms1s，最大允许误差为士5%； 1s～1h，最大允许误差为士1%。
4.3谐波失真
对延时试验台，输出电流的谐波失真应不超过5%。 4.4第一周期正负半波面积差
对瞬时试验台，输出电流的第一周期正负半波面积差应不超过5%。
4.5峰值系数偏离值
对瞬时试验台，输出电流的第一周期峰值系数偏离值应不超过3%。 4.6输出电流稳定性
对延时试验台，电流输出稳定后，在10min内输出电流相对波动应不超过2.5%。 注：以上条款不用作校准合格评定，只作为技术参考。
5校准条件 5.1环境条件
试验台的校准环境应满足以下要求：
环境温度：10℃~30℃；环境湿度：≤80%RH；交流供电电压：220V士22V，380V士38V；交流供电频率：50Hz士1Hz；交流供电谐波失真：≤5%。
5.2测量标准及其他设备
测量标准及其他设备具体要求见表1。
表1校准设备及其要求
技术要求
校准用设备电流/电压转换器
测量设备的最大允许误差不大于被校准试验台最大允许误差的1/3
（如光纤电流传感器、分流器、电流传感器、
罗氏线圈等）
波形分析仪
时基最大允许误差为士1%；幅值最大允许误差
（如数字示波器、数据采集器、谐波分析仪、 为士0.5%；失真度测量最大允许误差为2%；
电能质量分析仪、失真度测量仪等）
谐波分析不低于20次谐波
6校准项目和校准方法 6.1 校准项目 2 JJF1799—2020 表2校准项目瞬时试验台
延时试验台
校准项目输出电流电流持续时间谐波失真
+ +
+
+
+ +
第一周期正负半波面积差
峰值系数偏离值输出电流稳定性注：“十”表示试验台需要进行的校准项目，“一”表示试验台不需要进行的校准项目。
+
6.2校准方法 6.2.1校准点的选取
对固定夹具的试验台，应在各个工位量程电流的50%～100%范围内，均匀选取 3～5个点（含100%量程电流点）作为校准点；对通用型的试验台，应在各个量程电流的10%100%范围内，均匀选取不少于5个点（含100%量程电流点）作为校准点。 6.2.2输出电流
按图2接线，将电流/电压转换器接人回路，设定输出电流，用波形分析仪测量。 按式（1）计算出试验台的输出电流，按式（2）计算输出电流示值误差，按式（3）计算输出电流相对误差。
波形分析仪
电流/电压转换器
L1 L2 N
断路器动作特性试验台
断路器
图2测量原理图
输出电流测量值按式（1）计算：
I,=KU.
(1)
式中： I。试验台输出电流测量值，A； K 一电流/电压转换器转换系数，A/V； U。—波形分析仪测得电压，V。 输出电流示值误差按式（2）计算：
AI=I-I
(2)
式中：
输出电流示值误差，A；
3
