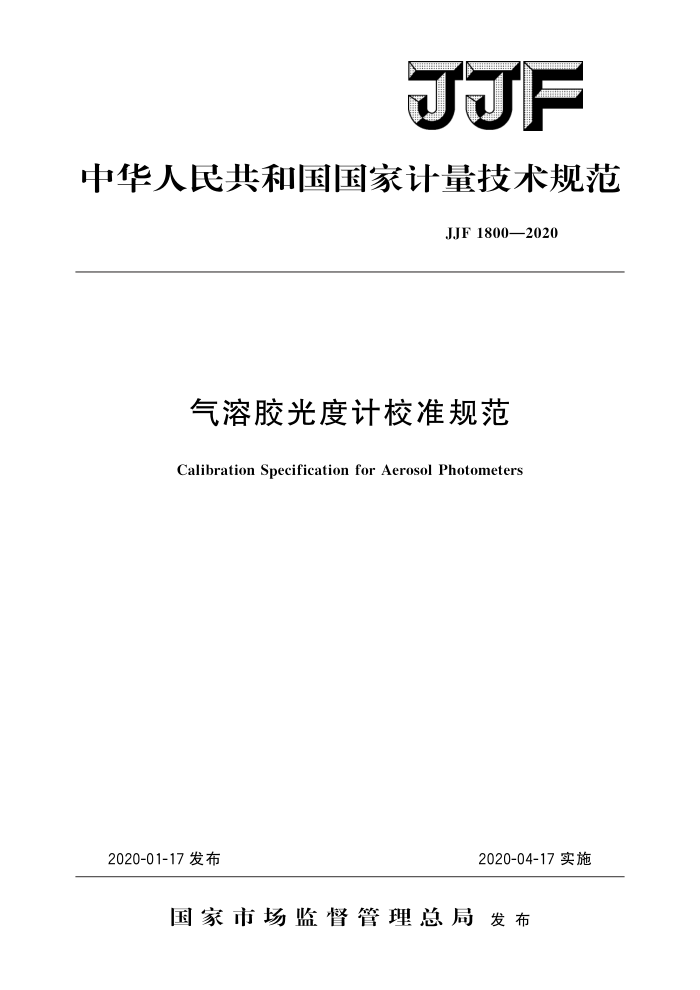

JJF
中华人民共和国国家计量技术规范
JJF 1800—2020
气溶胶光度计校准规范
Calibration Specification for Aerosol Photometers
2020-01-17发布
2020-04-17实施
国家市场监督管理总局发布 JJF1800—2020
气溶胶光度计校准规范
JJF 1800—2020
Calibration Specificationfor
Aerosol Photometers
归口单位：全国环境化学计量技术委员会
主要起草单位：上海市计量测试技术研究院
青岛市计量技术研究院中国计量科学研究院
参加起草单位：上海市环境保护产品质量监督检验总站
沈阳加野科学仪器有限公司
苏州市华宇净化设备有限公司
本规范委托全国环境化学计量技术委员会负责解释 JJF1800—2020
本规范主要起草人：
张爱亮（上海市计量测试技术研究院）夏春 (青岛市计量技术研究院) 刘悦 （上海市计量测试技术研究院) 刘俊杰 （中国计量科学研究院）
参加起草人：
施禅臻（上海市环境保护产品质量监督检验总站）李赫峰（沈阳加野科学仪器有限公司）高 正（苏州市华宇净化设备有限公司） JJF1800—2020
目 录
引言 1
(IⅡ) (1) (1 ) (1) (1) (2) (2) (2) (2) (2) (2) (5) (5) (5) (6) (7) (10) (15) (19) (21)
范围 2 术语
概述· 计量特性·
3 4
5校准条件... 5.1环境条件。 5.2计量标准器 6校准项目和校准方法· 6.1校准前准备 6.2校准项目·
校准结果表达·
7
7. 1 校准记录 7.2校准结果的处理.. 8复校时间间隔· 附录A 精密气溶胶光度计浓度示值误差校准方法附录 B 精密气溶胶光度计质量浓度示值误差测量不确定度评定示例附录 C 气溶胶光度计质量浓度示值误差的不确定度评定示例附录D 气溶胶光度计校准原始记录格式（参考）附录E 气溶胶光度计校准证书（内页）格式（参考） JJF1800—2020
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》和JJF1059.1一2012《测量不确定度评定与表示》编写。
本规范的技术指标参考了IEST-RP-CC013.3一2012《洁净室及其他受控环境测量设备的校准程序和选用指南》。
本规范为首次发布。
Ⅱ JJF1800—2020
4.4质量浓度示值误差：低浓度（0.01～1）ug/L不超过土30%；
高浓度（10～100）ug/L不超过士20%。
4.5质量浓度重复性：低浓度（0.01~1）ug/L不大于5%；
高浓度（10～100）uμg/L不大于3%。
注：以上计量特性指标不适用于仪器的合格性判断，仅供参考。
5校准条件
5.1环境条件 5.1.1温度：（15～30）℃；相对湿度：≤85%。 5.1.2供电电压：AC（220±22）V，（50士1）Hz。 5.2计量标准器 5.2.1精密气溶胶光度计：质量浓度的最大允许误差不超过土10%： 5.2.2流量标准装置：测量范围为（0～50）L/min；最大允许误差不超过士1.0%。 5.2.3气溶胶发雾混匀装置：可发生浓度高低可控、混合均匀的PAO-4气溶胶的装置，当发生低浓度（0.01～1）ug/L气溶胶时其浓度稳定性不超过10%/4h，当发生高浓度（10～100）ug/L气溶胶时其浓度稳定性不超过5%/20min。
6校准项目和校准方法
6.1校准前准备
按要求连接好被校仪器、精密气溶胶光度计和气溶胶发雾混匀装置，根据各设备使
用要求，开机预热正常运行不少于10min。 6.2校准项目 6.2.1采样流量示值误差
开启被校仪器下游采样模式，待其稳定后将流量标准装置通过采样管与仪器的下游采样口相连（见图2），分别读取标准流量值和被校仪器流量示值，按公式（1）计算采样流量示值误差，重复上述测量过程3次，取3次测量得到的示值误差的平均值作为测量结果。
AQ=Qm-Q
(1)
式中： △Q—流量示值误差，L/min; Qm——被校仪器流量示值，L/min; Q。标准流量值，L/min。
2 JJF1800—2020
? o
乐
图2采样流量示值误差连接方式示意图
1一流量标准装置；2一采样管；3一上游采样口；4一被校仪器；
5一显示屏；6一按键；7一下游采样口
6.2.2流量重复性
按6.2.1的连接方式，待仪器稳定后读取标准流量值。重复测量6次，按公式（2）计算采样流量重复性。
(Qi Q:) 2 5
X 100%
(2)
S rO
Qs
式中： S rQ 采样流量重复性； Qsi一一第i次测量时的标准流量值，L/min； Q。——6次测量的6个标准流量值的算术平均值，L/min。
6.2.3流量稳定性
按6.2.1的连接方式，待仪器稳定后使用流量标准装置测量仪器采样流量的初始值并开始计时，以后每隔10min读取1次流量值，共6次。取7个读数中的最大值和最小值按公式（3）计算流量稳定性。
Qmx-Qm ×100%
d。=
(3)
Q
式中： dQ 一流量稳定性； Qmax -7个标准流量值的最大值，L/min； Qmin——7个标准流量值的最小值，L/min;
Q- 一7个标准流量值的平均值，L/min。
6.2.4质量浓度示值误差
将被校仪器气溶胶光度计内部参考值设定为100ug/L。按照图3所示的校准系统进行校准。
3
