JJF
中华人民共和国地方计量技术规范
JJF(冀)3022—2022

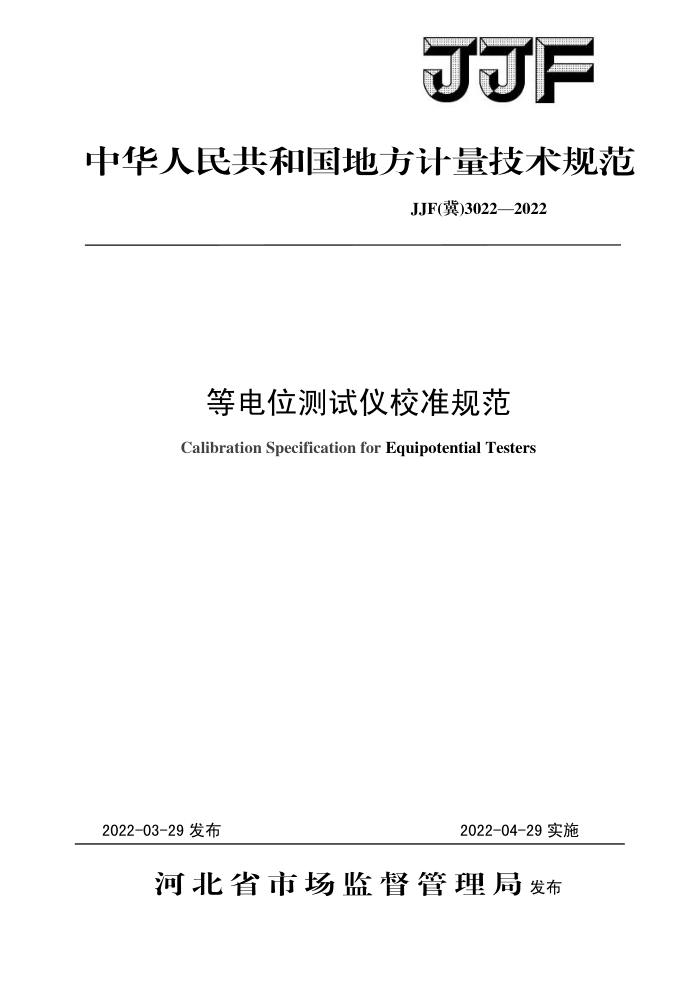

等电位测试仪校准规范 Calibration Specification for Equipotential Testers
2022-03-29发布
2022-04-29实施
河北省市场监督管理局发布 JJF(冀)3022-2022
等电位测试仪校准规范
JJF(冀) 3022—2022
Calibration Specification for
Equipotential Testers
归口单位：河北省市场监督管理局
起草单位：河北省计量监督检测研究院
天津市计量监督检测科学研究院北京市计量检测科学研究院
参加起草单位：河北省药品医疗器械检验研究院
本规范委托河北省计量监督检测研究院负责解释 JJF(冀)3022-2022
本规范主要起草人：
李德亨（河北省计量监督检测研究院）
李凌云（河北省计量监督检测研究院）
赵新明（天津市计量监督检测科学研究院）
张磊（北京市计量检测科学研究院）参加起草人：
高新艳（河北省计量监督检测研究院）
李磊（河北省计量监督检测研究院）主盼（河北省计量监督检测研究院）
李弼廷（河北省药品医疗器械检验研究院） JJF(冀)3022-2022
目 录
引言，
II
范围 2 引用文件
1
术语和计量单位，概述，计量特性
3 4 5 5. 1 连接电阻最大允许误差公式 5. 2 准确度等级 6校准条件. 6. 1 环境条件， 6. 2 测量标准及其他设备 7校准项目和校准方法
2
2
2
2
3
3
7. 1 校准项目 7. 2 校准方法
3
3
校准结果表达.. 9 复校时间间隔. 附录A 测量结果不确定度评定示例. 附录B 校准原始记录格式附录 C 校准证书内页格式
8
4
5 6 10 11 JJF(冀)3022—2022
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》和JJF1059.1一2012《测量不确定度评定与表示》编写。
本规范为首次发布，
II JJF(冀)3022-2022
等电位测试仪校准规范
1范围
本规范适用于电阻测量上限为3k2的等电位测试仪（等电位连接电阻测试仪)的校
准。 2引用文件
本规范引用了以下文件： JJG837一2003直流低电阻表 JJF1587一2016数字多用表校准规范 GB50057一2010建筑物防雷设计规范 GB50054一2011低压配电设计规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有修改单）适用于本规范。 3术语和计量单位
下列术语和定义适应于本规范。
3.1等电位equipotential
等电位也称为等电势。在一个带电线路中选定的两个测试点之间没有电压就认定这两个测试点是等电势的。 3.2等电位连接equipotentialconnection
将分开的装置、诸导电物体用等电位连接导体或电涌保护器连接起来以减小雷电流在它们之间产生的电位差。 3.3等电位连接电阻equipotentialconnectionresistance
等电位连接电阻（简称连接电阻）是指将诸导电物体用等电位连接导体连接而在其两端形成的过渡电阻。 4概述
等电位测试仪（测试仪）是用于测量中金属构件之间的等电位连接电阻，各种电气设备与地网地极间的连接导体的电阻。基本原理是其内部有一个恒流源，通过输出 一个直流电流，施加于被测导体的两个端钮之间，并测量电流流过被测导体所产生的压降，然后通过电压和电流之比得出被测导体的直流电阻值。等电位测试仪主要有由恒 JJF(冀)3022-2022
流源、电压采样处理单元、A/D转换器、显示器等部分组成， 5计量特性
5.1连接电阻最大允许误差公式
用绝对误差的形式表示：
(1) (2)
△=±(α%R+b%Rm) △=±(a%Rx +n)
用相对误差的形式表示：
r=± a% + 6% Rm
(3)
Rx
式中：△一一用绝对误差形式表示的最大允许误差，2；
Rx一一测试仪连接电阻示值，2； Rm一一测试仪所测量程的满量程值，2；
一与测试仪连接电阻示值有关的误差系数： b一一与测试仪满量程值有关的误差系数； r一一用相对误差形式表示的最大允许误差。 n一一以数字表示的绝对误差项，n=b%Rm。
q:
5.2准确度等级
测试仪准确度等级依据与测试仪连接电阻示值有关的误差系数α的大小来确定，系数a和系数b应符合a/b≥4的要求。
测试仪的准确度等级分为1.0级、2.0级、5.0级、10.0级。未标明等级的，校准时以生产厂家仪器说明书为准。
注：以上指标不是用于合格性判别，仅供参考。 6校准条件
6.1环境条件
环境温度：20℃土2℃；相对湿度：≤75%；交流供电：电压220V（1土10%），频率50Hz（1土5%）：直流供电：制造厂规定和标称使用的电压范围，当欠电压时，应有欠压符号显示；周围无影响测试仪正常工作的微波辐射或强电磁场。
2
