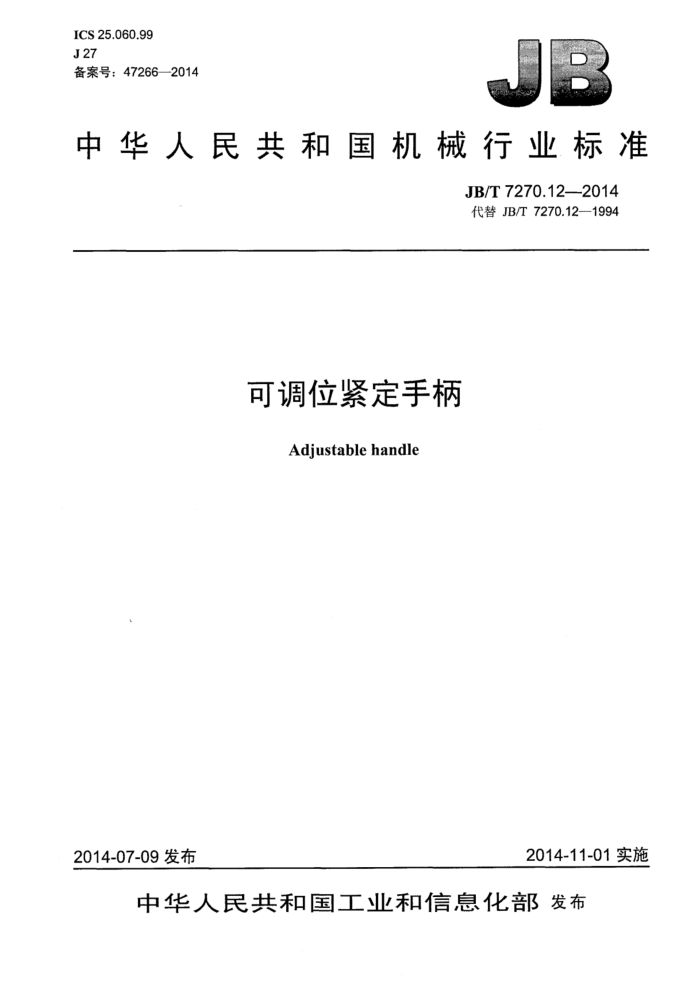

ICS 25.060.99 J 27 备案号：47266—2014
中华人民共和国机械行业标准
JB/T 7270.12-2014 代替 JB/T 7270.121994
可调位紧定手柄
Adjustable handle
2014-11-01实施
2014-07-09 发布
中华人民共和国工业和信息化部发布 JB/T 7270.12—2014
目 次
前言.
++.+++.....
范围. 2 规范性引用文件
1
型式与尺寸 4标记.... 4.1标记方法. 4.2标记示例， 5技术要求. 5.1推荐材料 5.2 表面处理 5.3 其他.
3
专中#心
.......++-.++.+++.-..
图1 可调位紧定手柄.
表1 可调位紧定手柄的尺寸 JB/T 7270.12—2014
前言
JB/T7270分为12个部分：
第1部分：手柄；第2部分：曲面手柄；第3部分：直手柄；第4部分：转动小手柄；第5部分：转动手柄；第6部分：曲面转动手柄；第7部分：锥柱手柄；第8部分：球头手柄；第9部分：单柄对重手柄；第10部分：双柄对重手柄；第11部分：可折手柄；第12部分：可调位紧定手柄。
本部分为JB/T7270的第12部分。 本部分按照GB/T1.1---2009给出的规则起草。 本部分代替JB/T7270.12-1994《可调位紧定手柄》，与JB/T7270.12—1994相比主要技术变化如
下:
增加了标准的英文名称；保留了主要尺寸，简化了手柄的型式，删除了零件尺寸，增加了“未注尺寸由制造商确定”的说明；修改了材料的要求；取消了重量。
本部分由中国机械工业联合会提出。 本部分由机械工业工艺工装标准化技术委员会（CMIF/TC13）归口。 本部分起草单位：中机生产力促进中心。 本部分主要起草人：李维荣、冯峰。 本部分所代替标准的历次版本发布情况为：
JB/T 7270.12—1994。
II JB/T 7270.12—2014
可调位紧定手柄
范围
1
JB/T7270的本部分规定了可调位紧定手柄的型式与尺寸、标记及技术要求。 本部分适用于可调位紧定手柄。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
JB/T7276操作件标记方法 JB/T7277操作件技术条件
3 型式与尺寸
型式与尺寸见图1和表1。
R
d D
d
B型
A型
注：未注形状与尺寸由制造商确定。
Ra 6.3
图 1 可调位紧定手柄表1可调位紧定手柄的尺寸
单位为毫米 H
V
h 8
d
R
0
16 20 25
15
34
40
M5
10
45
63
20 25
18
M8 JB/T 7270.12-2014
表1可调位紧定手柄的尺寸（续）
h
D 18
1 32 40
H
R
Q M8
45
63
12
20 25 32 40
80
22
58
M10
15
25 32 40 50
M12
95
25
66
18
I
40 50 63
112
32
78
M16
4　标记
4.1标记方法
标记方法按JB/T7276的规定。 4.2 2标记示例
A型，d-M8，R=63mm可调位紧定手柄标记为：
手柄M8×63 JB/T 7270.12
B 型，d-M8，R=63 mm 可调位紧定手柄标记为:
手柄BM8×63 JB/T 7270.12
5技术要求
5.1 推荐材料
手柄体：锌合金。 如使用其他材料，由供需双方确定。
5.2表面处理
手柄体：塑料喷涂。 5.3其他
其他技术应符合JB/T7277的规定。
