JB

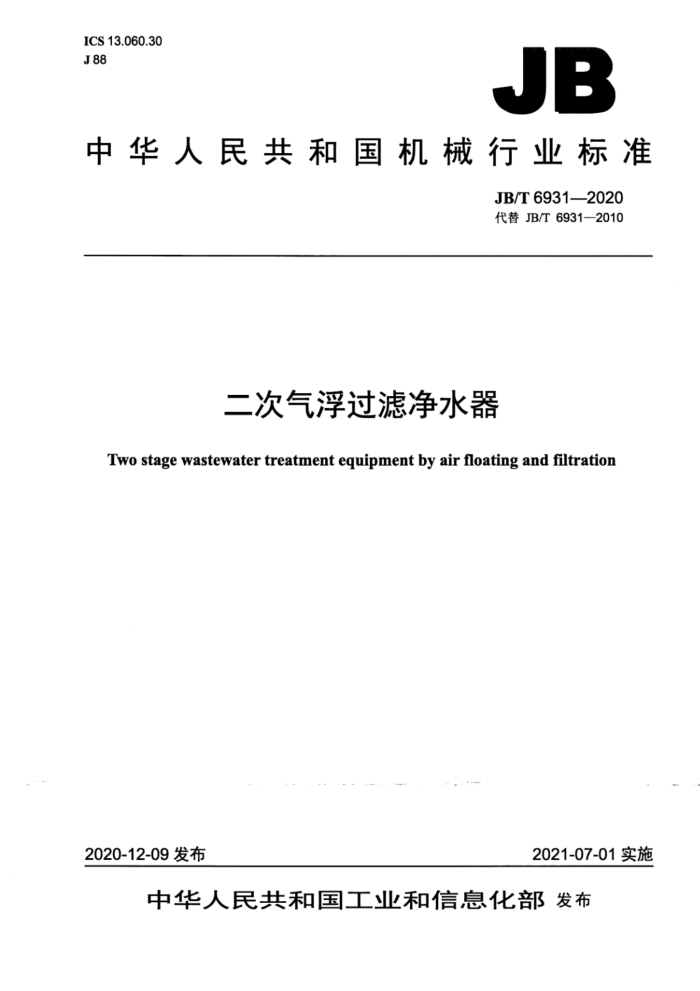

中华人民共和国机械行业标准
JB/T6931—2020 代替JB/T6931—2010
二次气浮过滤净水器
Two stage wastewater treatment equipment by air floating and filtration
2020-12-09发布
2021-07-01实施 华人民共和国
中
机械行业标准二次气浮过滤净水器
JB/T6931—2020
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm0.75印张23千字
2021年7月第1版第1次印刷
定价：15.00元
*
书号：15111·16066 网址：http：/www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 目 次
前言 1范围. 2规范性引用文件 3术语和定义， 4型式和型号 5技术要求. 5.1基本要求. 5.2 性能要求.
5.3 安全和职业卫生要求 5.4 装配及涂装 5.5其他要求. 6试验方法， 7检验规则 7.1检验分类. 7.2出厂检验. 7.3 型式检验. 7.4 判定规则.. 8标志、包装、运输和贮存 8.1 标志.. 8.2 包装... 8.3 运输 8.4 贮存附录A（资料性附录）药剂配制. A.1基本要求 A.2投加量和品种附录B（资料性附录） 工艺参数 B.1工艺参数.. B.2工艺参数计算公式
图1净水器工艺示意图
表1污染物去除效率. 表2运行噪声和进、出口水质的测定方法表3检验项目和要求. 表B.1工艺参数
T
- 前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T6931一2010《二次气浮过滤净水器》，与JB/T6931—2010相比主要技术变化如下：
修订了“规范性引用文件”；修改了“型式检验”等相关内容。
本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。 本标准起草单位：浙江省台州市椒江环境保护科学研究所、浙江启明星环保工程有限公司、绍兴市
质量技术监督检测院、中机生产力促进中心。
本标准主要起草人：龚德明、丁琴红，龚予嘉，邱嘉豪、罗燕，沈凌霄、王冉。 本标准所代替标准的历次版本发布情况为：
-JB/T6931—1993、JB/T6931—2010。 二次气浮过滤净水器
1范围
本标准规定了二次气浮过滤净水器（以下简称净水器）的术语和定义、型式、型号，技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于以气浮、过滤工艺为主，适宜对含有疏水性污染物的废水和给水进行净化处理的净水器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T3768声学声压法测定噪声源声功率级和声能量级采用反射面上方包络测量面的简易法 GB/T6388运输包装收发货标志 GB7231工业管道的基本识别色、识别符号和安全标识 GB/T11901 水质悬浮物的测定重量法 GB/T13306标牌 GB/T14048.1 低压开关设备和控制设备第1部分：总则 GB14050系统接地的型式及安全技术要求 GB/T28742 污水处理设备安全技术规范 GB/T28743污水处理容器设备通用技术条件 CJ/T43水处理用滤料 HI637水质石油类和动植物油类的测定 红外分光光度法 NB/T10558压力容器涂敷与运输包装
3术语和定义
下列术语和定义适用于本文件。
3.1
二次气浮过滤净水器two stage wastewater treatment equipment by air floating and filtration 用于处理废水和给水的具有气浮、过滤两种分离功能的净水器。
3.2
气浮单元 floatation unit 利用通过某种方法产生的大量微气泡，捕集、黏附水中悬浮和脱稳胶体颗粒，使其在水中上浮完成
固液分离的过程。 3.3 3.4
压力溶气释放器pressuredissolvedgasreleaser 净水器中的关键装置，将压力溶气水降压消能后，释放出大量的微细气泡的装置。
4型式和型号
4.1净水器主要由压力溶气罐、气浮单元、过滤单元等组成。净水器的工作原理如图1所示。
浮渣
自来水
排水
7
药剂
进水
废水排空
ARAOC
1
蒙林榨室
说明： 1——净水器； 2——刮渣机控制按钮； 3污泥池： 4——压力溶气罐；
移动式空气压缩机； 6- 溶气水流量计。
S
图1净水器工艺示意图
4.2净水器的型号由大写汉语拼音字母和阿拉伯数字按一定规则排列组成。
E YI
额定处理能力，单位为立方米每小时（㎡/h）特殊代号：气浮过滤二次污水净水器
示例： EYI-20表示每小时处理污水的能力为20m的二次气浮过滤净水器。 5技术要求
5.1基本要求 5.1.1净水器主要配套设备有：压力溶气罐、加药装置、移动式空气压缩机（或水射器）、压力溶气释放器、废水泵、溶气水泵、刮渣机、溶气水流量计、废水流量计、电器控制箱等。 5.1.2净水器盛水试验不得有渗漏 5.1.3净水器应结构合理，焊缝平整，制造要求应符合GB/T28743的规定，净水器应设有用于固定安装的孔（环）或焊接用于支承滤料的底板。 5.1.4净水器的进、出水等管道布置应确保不发生不良虹吸现象，管道的色标和流向应符合GB7231 的规定。 5.1.5工作环境：净水器在寒冷地区宜安装在室内；废水水温超过45℃时宜冷却。 5.2性能要求 5.2.1压力溶气释放器释放的气泡应细密、均匀，气泡在1000mL量筒中的消失时间应大于4min。 5.2.2经净水器净化处理后，污染物去除效率应符合表1的规定。
表1污染物去除效率
废水种类造纸白水制革废水含油废水
ss % ≥95 ≥90 ≥95
动植物油%
1
≥95
5.2.3回流水量为处理水量的40%，若回流水量超过40%，净水器的处理水量应相应减少，但处理水量应达到额定处理能力的80%。 5.2.4压力溶气释放器工作压力在（0.250.4）MPa范围内可调。 5.2.5净水器内部过滤材料应符合CJ/T43的规定，其滤层高度应为（300士50）mm。 5.3安全和职业卫生要求 5.3.1净水器的控制设备和开关设备应符合GB/T14048.1的规定，在易燃、易爆场合使用时，除采取通风排气等防火、防爆措施外，电动机及附件应采用防爆型。 5.3.2各种电气设备均应按GB14050进行保护接地：净水器的安全应符合GB/T28742的要求。 5.3.3在规定负载时，净水器应工作平稳，无异常现象，运行时不得有异常振动。装置上应设置各种合适尺寸的孔，用于取样、排空、清洗、应急和维修。 5.3.4净水器正常运行时产生的噪声不应大于80dB（A）。 5.4装配及涂装 5.4.1净水器内、外筒的同轴度误差不应大于10mm。 5.4.2整机表面涂装应符合NB/T10558的规定。 5.5其他要求 5.5.1投加的药剂根据废水含污成分和含污量而定，具体的药剂配制参见附录A。 6 试验方法
6.1 净水器的运行噪声和进、出口水质的测定方法见表2。
表2运行噪声和进、出口水质的测定方法
序号 1 2 3
项目 ss 动植物油噪声
试验方法 GB/T11901 HJ 637 GB/T 3768
6.2出水流量采用准确度等级不低于2.5级的转子流量计或电磁流量计测定计量。 6.3内、外筒同轴度的测定：应采用钢直尺测量内外筒之间的距离。 6.4 滤层高度的测定：应采用钢直尺测量。 6.5盛水试验应按GB/T28743的规定进行。 6.6溶气水气泡消失时间测定试验：
a）测量仪器：量程为1000mL的量筒1只，秒表1只； b）打开压力溶气罐溶气水取样阀门，取溶气水注入量筒中至1000mL：同时用秒表记录气泡开始
消失至目测气泡完全消失时的时间； c）取2次重复测量结果的算术平均值。
7检验规则
7.1# 检验分类
净水器的检验分为出厂检验、型式检验，各种检验的检验项目和要求见表3。
表3 检验项目和要求
序号 1 2 3 4 5 6
要求 5.1.2 5.2.5 5.4.1 5.3.4 5.2.1 5.2.2 5.2.3
出厂检验
型式检验
试验方法 6.5 6.4 6.3 6.1 6.6 6.1 6.2
检验项目盛水试验滤层高度
V V V V V V V
V 7
内、外筒的同轴度
运行噪声气泡消失时间去除效率出水流量
-
一
A
注：“V”为需检验项目，“一”为不需检验项目。
7.2出厂检验
7.2.1净水器应在产品出厂前由检验部门按经规定程序批准的检验文件逐台进行检验，检验合格后应
