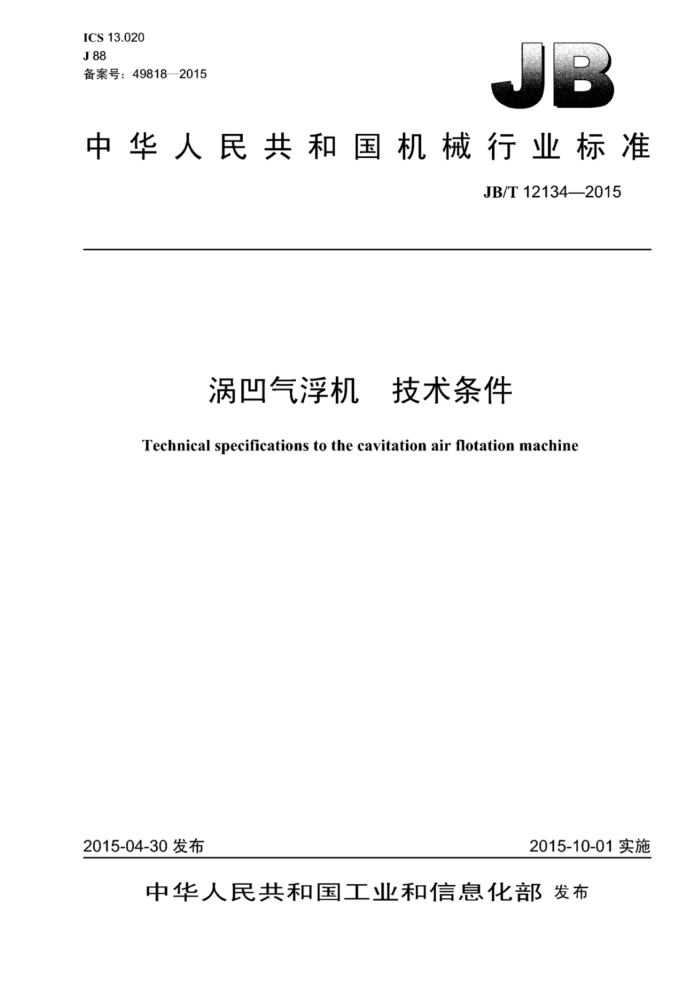

ICS 13.020 J88 备案号：49818—2015中华人民共和国机械行业标准
JB/T12134—2015
涡凹气浮机 技术条件
Technical specifications to the cavitation air flotation machine
2015-10-01实施
2015-04-30发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
涡凹气浮机技术条件
JB/T12134—2015
+
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
+
210mm×297mm?0.5印张-15千字 2015年10月第1版第1次印刷
定价：12.00元
*
书号：15111·12697 网址：http：/www.cmpbook.com 编辑部电话： (10)88379399 直销中心电话： （010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12134—2015
目 次
前言 1 范围 2 规范性引用文件 3 型式与基本参数 4 要求. 4.1 一般要求 4.2 装配要求. 4.3 防腐要求 4.4 安全要求... 4.5 性能要求. 5试验方法 6 检验规则 6.1 出厂检验 6.2 型式检验.. 7标志、包装、运输及贮存 7.1 标志. 7.2 包装 7.3 运输 7.4 贮存
I JB/T12134—2015
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械T业环境保护机械标准化委员会（CMIF/TC7）归口。 本标准起草单位：山东贝特尔环保科技有限公司、诸城市美洋环保设备有限公司、中国环保机械行
业协会、机械工业环保产业发展中心、绍兴市质量技术监督检测院
本标准主要起草人：吴金宝、袁淑凤、王春兰、杨喆、沈忠、任钱江。 本标准为首次发布。
II JB/T12134—2015
涡凹气浮机 技术条件
1范围
本标准规定了涡凹气浮机的型式与基本参数、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用汀水量中等、悬浮物浓度较高的废水处理用涡凹气浮机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191 包装储运图示标志 GB/T6388 运输包装收发货标志 GB/T10894一2004分离机械噪声测试方法 GB/T 11901 水质悬浮物的测定重量法 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T28742 ：污水处理设备安全技术规范 HJ/T261环境保护产品技术要求压力溶气气浮装置 HJ637 水质石汕类和动植物汕类的测定红外分光光度法 HJ2007污水气浮处理工程技术规范 NB/T47003.1(JB/T4735.1) 钢制焊接常压容器
3型式与基本参数
3.1涡凹气浮机主要由箱体、曝气机、刮泥机、加药装置、电控装置及相应管道组成。 3.2涡凹气浮机的主要T艺有充气段，气浮段，刮泥系统，固体排放系统，部分水回流系统。型式如图1所示。
链条式刮泥机
曝气机
H
口
气浮槽
螺旋推进式固体排放机
槽底回流管路
O
图1
1 JB/T12134—2015
3.3涡凹气浮机型号编制方法如下：
WA-QF-
处理量，单位为立方米每小时（m/h）气浮机涡凹
示例：每小时处理30m3污水的涡凹气浮机表示为WA-QF-30。
3.4基本参数： 3.4.1叶轮直径D=200mm~400mm，最大不应超过600mm。 3.4.2叶轮转速@=900r/min~1500r/min圆周线速度u=10m/s~15m/s 3.4.3叶轮与导向叶片的问距应为7mm~8mm。 3.4.4 池体水深H一般为2m~2.5m，不宜超过3m 3.4.5池体应为矩形，单边尺寸应不大」叶轮直径D的6倍。
4要求
4.1一般要求 4.1.1 涡凹气浮机的设计-应符合HI2007的规定，按照经规定程序批准的图样和技术文件制造。 4.1.2 涡凹气浮机选用的材料，部件等应满足使用需求符合相应标准的规定，有合格证明。 4.1.3 焊接件各焊缝应平整、光滑，不应有任何裂纹、虚焊、漏焊等缺陷。 4.1.4 整机盛水实验不应有开裂、变形、渗漏等情况出现。 4.2装配要求 4.2.1 传动轴各部位装配后应运转灵活。 4.2.2各组转动链轮、链条应啮合正常，链条张紧适度，采用人工转动使链条与链轮无卡滞现象后再通电试车。刮渣装置、减速器、链条等各转动部件运转应平稳，无异常现象。 4.3防腐要求 4.3.1整机应涂底漆和面漆，涂漆应均勾、细微、光亮、完整，无粗糙不平、漏漆等现象，漆膜应牢固，无剥落、裂纹等缺陷。 4.3.2涡凹气浮机的表面除锈、防腐应符合NB/T47003.1（JB/T4735.1）的规定。 4.4安全要求 4.4.1 涡凹气浮机为白动控制，各驱动设备应具备单机手动操作功能。 4.4.2 电器设备应有过电流保护、过载保护及接地等基本保护。 4.4.3 涡凹气浮机应设置急停按钮。 4.4.4 涡凹气浮机应符合GB/T28742的安全要求。 4.4.5所有传动件、旋转件的裸露部位必须加防护罩，以保护人身安全。 4.5性能要求 4.5.1当废水中的SS在100mg/L≤SS≤500mg/L时，悬浮物去除率应大于80%；当废水中的SS在 500mg/L
5试验方法
5.1材料部件性能检验以资料香证的方式进行：尺寸指标用钢卷尺测量：外观，涂敷、焊接质量用肉眼观察。盛满清水观察是否有渗漏、变形等情况发生。 5.2空载检验：起动后在空载状态下运行5个行程，通过人T目测检查，应符合4.2和4.4.1及4.4.3 的要求。 5.3负载实验：在本设备制造单位或者生产现场实际负载运行8h，应符合4.2和4.4的要求。 5.4SS的检测按GB/T11901的规定进行。 5.5含油量的检测按HJ637的规定进行。 5.6污水处理能力采用准确度等级不低]2.5级的流量计在污水进水口测定。 5.7气泡消失时问的检测按HJ/T261的规定进行。 5.8 运行噪声检测按GB10894一2004的规定进行，以最大噪声部件的测量值为检测结果。
6 检验规则
6.1出厂检验 6.1.14 每台出厂产品均需经制造单位质量检验部门检验合格，签发合格证明后方可出厂。 6.1.2出厂检验项目按4.1～4.4的要求确定。 6.1.3出厂检验项目全部合格时判定样品合格，出厂检验合格的产品方能出厂。 6.2型式检验 6.2.1当有下列情况之一时，应进行型式检验。型式检验可在制造厂进行，也可在使用现场进行。
a）新产品或本厂产品转厂生产试制定型鉴定： b）正式生产后，产品的结构、工艺或主要材料作重大改变； c）产品停产两年以上重新恢复生产； d）国家质量监督部门提出进行型式检验要求。
6.2.2抽样方法：抽取1台。 6.2.3 检验项目：第4章规定的全部项目。 6.2.4型式检验可以在生产浅层气浮机的工厂进行，也允许在使用现场进行。 6.2.5判定规则：如性能参数有不合格项，应对设备进行调整，达到合格。若调整后测试仍不合格，则判定为不合格。
7标志、包装、运输及贮存
7.1标志 7.1.1每台涡凹气浮机均应在适当而明显的位置固定产品标牌。标牌应符合GB/T13306的规定，并应标明下列内容：
a）产品名称、型号：
3 1
JB/T121342015
b）主要技术特性：处理水量，整机功率等； c）产品执行标准编号： d）出厂日期和编号： e）制造厂名称及地址。
7.1.2 涡凹气浮机的包装标志应符合GB/T191和GB/T6388的规定。其内容包括：
a）收货站及收货单位名称： b）发货站及发货单位名称； c）合同号及产品名称、型号： d）毛重、净重、箱号及外形尺寸； e）起吊作业标志和储运图示标志。
7.2包装 7.2.1 涡凹气浮机包装应符合GB/T13384的规定，并应符合陆路或水路运输的要求。 7.2.2 涡凹气浮机可裸装，或以分解形式装箱或包扎。零部件在箱内应固定牢靠。 7.2.3 涡凹气浮机包装箱内应附有下列文件：
a）产品合格证书； b）产品使用说明书： c）总装配图和基础图、易损件清单： d）装箱清单。
7.3运输 7.3.1 涡凹气浮机在符合7.2的要求后方可运输。 7.3.2i 运输和装卸过程中严禁碰撞和冲击。 7.4贮存 7.4.1涡凹气浮机的贮存应符合下列要求：
a）在库房或棚下贮存： b）库房或棚下应通风，防雨雪、防日光直射，无腐蚀性气体： c）裸装件和捆扎件应单放，不充许码放： d）应避免意外碰撞。
7.4.2 涡凹气浮机每贮存一年，应进行一次养护。
