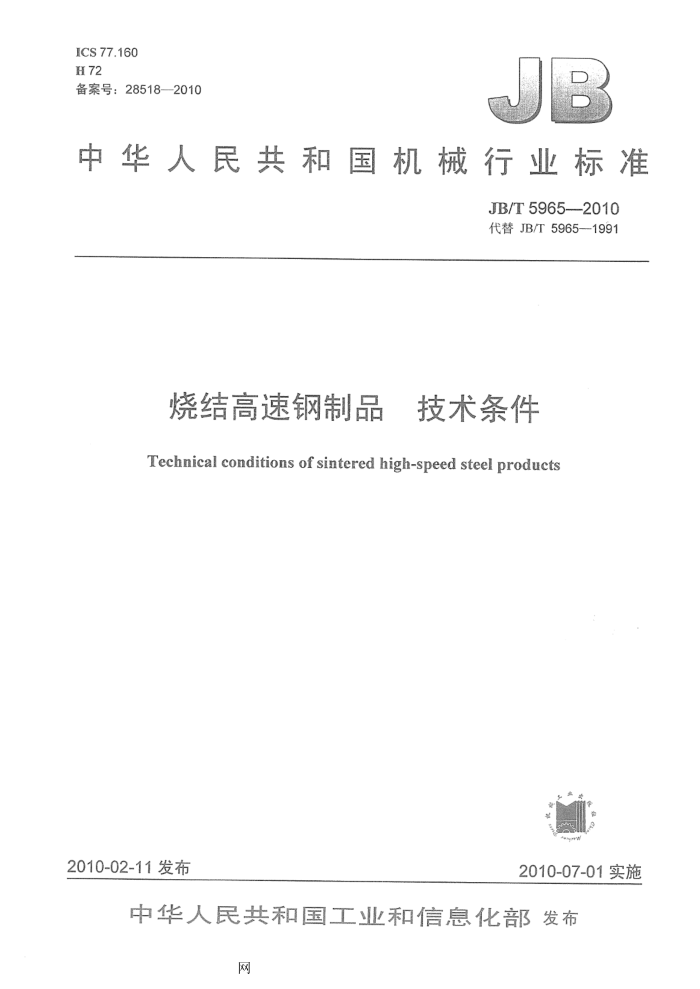

ICS 77.160 H72 备案号：285182010
U
中华人民共和国机械行业标准
JB/T5965-2010 代替JB/T5965--1991
烧结高速钢制品 技术条件 Technical conditions of sintered high-speed steel products
2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布
网 JB/T5965---2010
目 次
前言.
. II
A
范围规范性引用文件
2
......................-.......... .
3 牌号及其表示方法. 4 技术条件.. 5 实验方法 6 检验规则. 标志、包装、运输和贮存.
2
.2
..............................
2
....
E
B.5..-.
7
图1烧结高速钢制品显微组织 400x
二
网 JB/T5965--2010
前 言
本标准代替JB/T5965-1991《烧结高速钢制品技术条件》。 本标准与JB/T5965—1991相比，主要变化如下：
增加了标准的英文名称；修改了原标准中不规范的地方；
一对一些性能指标的数值做了改变
采用了最新的标准叙述语言。 本标准由中国机械工业联合会提出。 本标准由机械工业粉末冶金制品标准化技术委员会归口。 本标准主要起草单位：上海材料研究所、北京科技大学。 本标准主要修订人：仲守亮、贾成厂、戴行仪。 本标准所代替标准的历次发布情况为：
JB/T5965-1991
II
网 JB/T5965--2010
烧结高速钢制品 技术条件
1范围
本标准规定了烧结高速钢制品的品牌的牌号及表示方法、制品的技术要求、实验方法和检验规则。 本标准适用于以水雾化粉末为原料，通过冷压成形及真空烧结方法生产的粉末冶金高速钢制品。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T223.3钢铁及合金化学分析方法二安替比林甲烷磷钼酸重量法测定磷量 GB/T223.9钢铁及合金铝含量的测定铬天青S分光光度法 GB/T223.11钢铁及合金铬含量的测定可视滴定或电位滴定法（GB/T223.11---2008，ISO
4937:1986MOD)
GB/T223.13钢铁及合金化学分析方法硫酸亚铁铵滴定法测定钒含量 GB/T223.19 钢铁及合金化学分析方法新亚铜灵-三氯甲烷萃取光度法测定铜量 GB/T223.20 钢铁及合金化学分析方法电位滴定法测定钻量 GB/T223.23 钢铁及合金镍含量的测定丁二酮肪分光光度法 GB/T223.26 钢铁及合金化学分析方法钼含量的测定硫氰酸盐分光光度法 GB/T223.31 钢铁及合金砷含量的测定蒸馏分离-钼蓝分光光度法 GB/T223.34 钢铁及合金化学分析方法铁粉中盐酸不溶物的测定 GB/T223.36 钢铁及合金化学分析方法蒸馏分离-中和滴定法测定氮量 GB/T223.38 钢铁及合金化学分析方法离子交换分离-重量法测定量 GB/T223.42 钢铁及合金化学分析方法离子交换分离-溴邻苯三酚红光度法测定量 GB/T223.62 钢铁及合金化学分析方法 乙酸丁酯萃取光度法测定磷量 GB/T223.63 钢铁及合金化学分析方法 高碘酸钠（钾）光度法测定锰量 GB/T223.65 钢铁及合金化学分析方法火焰原子吸收光谱法测定钻量 GB/T223.72 钢铁及合金硫含量的测定重量法 GB/T230.1 金属材料洛氏硬度试验第1部分：试验方法（A、B、C、D、E、F、G、H、K、
.
N、T标尺）（GB/T230.1-2009，ISO6508-1：2005，MOD)
GB/T230.2金属洛氏硬度试验第2部分：硬度计（A、B、C、D、E、F、G、H、K、N、T标尺）的检验与校准（GB/T230.2--2002，ISO6508-2：1999，MOD）
GB/T230.3金属洛氏硬度试验第3部分：标准硬度块（A、B、C、D、E、F、G、H、K、N、 T标尺）的标定（GB/T230.3-2002，ISO6508-3：1999，MOD）
GB/T231.13 金属材料布氏硬度试验第1部分：试验方法（GB/T231.12009，ISO6506-1： 2005MOD)
GB/T231.2 金属布氏硬度试验第2部分：硬度计的检验与校准（GB/T231.2-2002。ISO6506-2： 1999 MOD)
GB/T231.3金属布氏硬度试验第3部分：标准硬度块的标定（GB/T231.3-2002，ISO6506-3： 1999,MOD)
1
网 JB/T5965---2010
GB/T2828.1计数抽样检验程序第1部分：按接收质量限CAQL)检索的逐批检验抽样计划(GB/T 2828.12003,ISO2859-1:1999，IDT)
GB/T3850致密烧结金属材料与硬质合金密度检测方法（GB/T3850-1983，eqVISO3369：1975） GB/T4309粉末冶金分类和牌号表示办法 GB/T9943高速工具钢棒技术条件 JB/T7905烧结金属材料（不包括硬质合金）抽样
3牌号及其表示方法
根据GB/T4309，编制如下牌号及表示方法。
F 3 7 口 口
M为中密度（相对密度78%～84%）
材料的状态或特性 H为高密度（相对密度>84%～98%）
F为全密度（相对密度>98%）
（01-09）为普通型
序列号
（11-99）为超硬型
工具钢工具材料粉末冶金
4技术条件 4.1 制品的牌号、化学成分、密度和退火态硬度应符合表1的规定。
表 1
退火态硬度 HB
元素含量 （质量分数，%）
密度 g/cm3 6.4~6.8 6.8~ 7.95 ≥7.95 6.4~6.8 6.8~ 7.95 ≥7.95
牌号
02
Mo
Mn
W
C
F3702M 0.80 F3702H F3702F 0.90
≤0.40
4.50 3.80 1.75
5.50
≤0.40 ≤0.03 《0.03—≤0.10
≤250
5.50 4.40 2.20 ≤0.5
6.75
F3703M 0.95 F3703H F3703F 1.20
0.8
0.03 0 0.08
12.00 6.00 3.50 4.50
1.70
≤0.3 ≤0.40≤0.03 ≤0.03
≥8.05 ≤285
n
F3711F
1.90 13.00 7.00 4.50 5.50 注：Mn、P和S的含量不作限定指标。
4.2制品的表面不应该有肉眼可见的裂纹、夹杂物及其他缺陷。 4.3以热处理状态交货的烧结高速钢制品，其微观组织为回火马氏体十碳化物十少量残余奥氏体，其中碳化物应细小均匀，最大的碳化物尺寸应小于25um（图1a），b）），允许有局部半网状的碳化物（见 2
网 JB/T5965-2010
图1c），d)），但是不允许出现连续的网状碳化物或莱氏体组织（见图1c））。 4.4烧结高速钢制品于淬火及回火后的硬度应符合表2的规定。
b)
d)
9
图1烧结高速钢制品显微组织400×
网 心
中华人民共和国
机械行业标准
烧结高速钢制品 技术条件
JB/T5965—2010
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm0.75印张·13千字
2010年7月第1版第1次印刷
*
书号：151119638 网址：http：//www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话： （010)88379693
封面无防伪标均为盗版
版权专有 侵权必究
网
