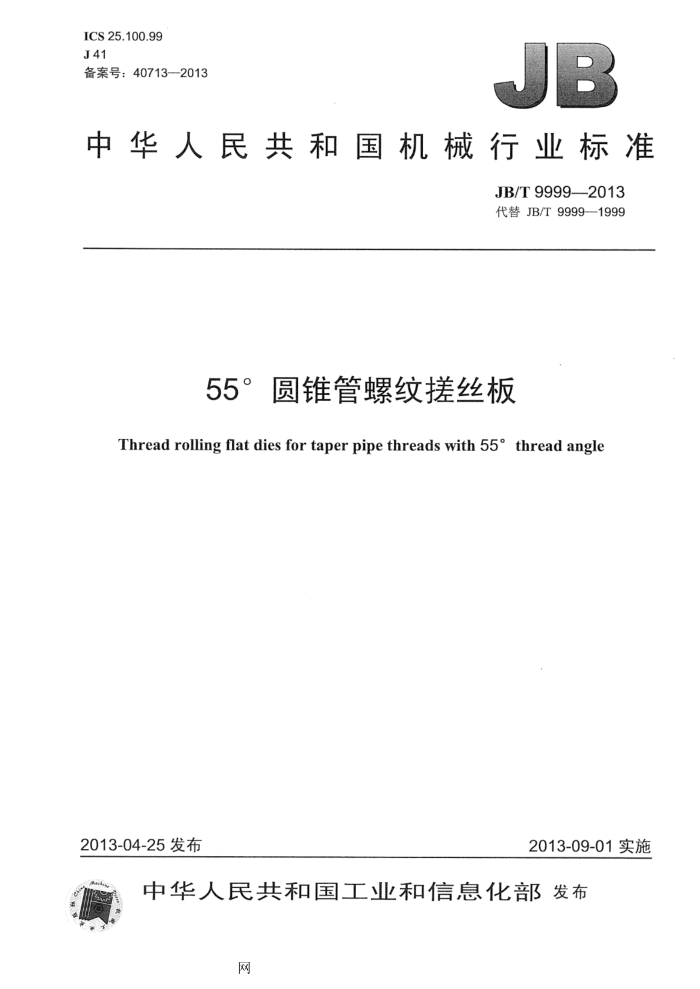

ICS25.100.99 J41 备案号：407132013
中华人民共和国机械行业标准
JB/T9999--2013 代替JB/T9999--1999
55°圆锥管螺纹搓丝板
Thread rolling flat dies for taper pipe threads with 55° thread angle
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布
网 中华 人民共和国
机械行业标准 55° 圆锥管螺纹搓丝板
JB/T99992013
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.5印张15千字
2014年1月第1版第1次印刷
*
书号：15111·11057 网址：http：//www.cmpbook.com 编辑部电话： （010）88379778 直销中心电话： （010)88379693
封面无防伪标均为盗版
版权专有 侵权必究
网 JB/T9999--2013
目 次
前言范围
1
2规范性引用文件 3型式和尺寸 4技术条件. 4.1尺寸和形位公差 4.2材料和硬度. 4.3外观和表面粗糙度， 5标志和包装. 5.1标志...
....
3
+
5.2包装.. 附录A（资料性附录）搓丝板的使用安装
网 JB/T99992013
前言
本标准按照GB/T1.12009给出的规则起草。 本标准代替JB/T9999—1999《55°圆锥管螺纹搓丝板》，与JB/T9999--1999相比主要技术变化如下：
-表1：代号为“R1/16～R3/8”规格段的B尺寸中增加了“55”规格；图2：牙型中的左半角从“29°17″”改为“29°17″24″”，右半角从“25°43”改
为“25°42’36””，附录A中做了同样修改；
—表2：牙顶高h的尺寸极限偏差从“-8.823”改为“-083”，牙底高h2的尺寸极限偏差从“-0.83” 改为“-8.025 ” -4.2.2：将“搓丝板螺纹部分硬度为59HRC～61HRC”改为“搓丝板螺纹部分硬度不低于
-0.015
-0.025
-
58HRC"; 5.1.1：增加了d）装置方向”。 本标准由中国机械工业联合会提出。 本标准由全国刀具标准化技术委员会（SAC/TC91）归口。 本标准起草单位：成都工具研究所有限公司、汉江工具有限责任公司。 本标准主要起草人：夏千、翟小安。 本标准所代替标准的历次版本发布情况为：
ZBJ41016-1989; JB/T9999-1999
II
网 JB/T9999--2013
55°圆锥管螺纹搓丝板
1范围
本标准规定了55°圆锥管螺纹搓丝板的型式和尺寸、牙型尺寸和偏差、技术要求、标志和包装的基本要求。
本标准适用于加工用螺纹密封的管螺纹R系列的搓丝板。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修订单）适用于本文件。
GB/T7306（所有部分） 55°密封管螺纹
3 型式和尺寸
3.1搓丝板的型式如图1所示，尺寸由表1给出。使用安装参见附录A
LD
装置面
支承面
a)活动搓丝板
75
b)固定搓丝板
图1
网 JB/T9999--2013
表1 B
单位为毫米
参考尺寸
LD
LG
H
25.4mm
代号 上的牙数 P 基本 极限 基本 极限 基本 极限 参考
Kr
个
尺寸 偏差
偏差 尺寸 偏差 尺寸
尺
R1/16 R1/8 R1/4 R3/8 R1/2 R3/4 R1 R1'/4
2°18'
24.4
150 门
0
28 0.907170
50,55, 0.62 30 1°18° 1.5 31.6
0.64
1.00
-1.00
60,70
1°58' 1°32 1°40°
210 220 250 310 1.30 285 1.30 400 1.40 375
190 200 230
42.5 53.8 68.0 83.0 110.0 128.0
19 1.337
0.94
40
2.0
0
10
1.15
1.15
0
1°30°
60,70,80 0.74 45
14 1.814
2.5
1.45
0
18 19
10
0
2.309
11
400 1.40 80100
2.24
50
2
420
1°02'
1.55
0
适用于加工按GB/T7306的管螺纹的搓丝板的螺纹牙型按图2所示，尺寸和极限偏差由表2给出。
3.2
P
29°17'24" 25°42'36
CL
图2 表 2 hi
单位为毫米
螺距极限偏差
25.4mm
h2
牙型半角极限偏差
代号 上的牙数
基本 极限 基本 极限 测量 极限尺寸 偏差 尺寸 偏差 牙数 偏差
D
个
R1/16 R1/8 R1/4 R3/8 R1/2 R3/4 R1 R1 '/4 3.3 搓丝板的标记示例：
28
0.907
0.125 0.291
0.291
±0.008 ±25
0
19
1.337
0.184 0.428
0.428
+0.025
+0.015 0.025
0.015
14
1.814
0.249 0.581
0.581
±0.009
±20″
门
0.317 0.740
11
2.309
0.740
±0.010
管螺纹、代号R1/4的搓丝板标记为： 55°圆锥管螺纹搓丝板 R1/4JB/T9999--2013
2
网 JB/T9999—2013
4技术条件
4.1 尺寸和形位公差
4.1.1一副搓丝板中，固定搓丝板和活动搓丝板的宽度差不应超过0.10mm。 4.1.2垂直于搓丝板支承面的平面与牙顶平面的交线，对支承平面的平行度公差按以下规定：
宽度方向：≤R1/2：0.04mm，>R1/2：0.05mm; 长度方向：≤R1/2：0.08mm，>R1/2：0.10mm。
4.1.3搓丝板支承面对装置面的垂直度公差为0.03mm。 4.1.4 搓丝板螺纹升角的偏差为土3”。副搓丝板相差为3″。 4.2 材料和硬度 4.2.1 搓丝板用Cr12MoV或9SiCr合金工具钢制造。Cr12MoV的碳化物不均匀度不大于3级。 4.2.2 搓丝板螺纹部分硬度不低于58HRC。螺纹表面不应有脱碳和硬度降低的地方。 4.32 外观和表面粗糙度 4.3.1 搓丝板表面不得有裂纹、崩牙、锈迹以及磨削烧伤等影响使用性能的缺陷。 4.3.2搓丝板的表面粗糙度上限值按以下规定：
-螺纹表面：Rao.8um; -装置面和支承面表面：Rao.8um。
5标志和包装
5.1标志 5.1.1产品上应标志：
a）制造厂或销售商商标； b）螺纹代号； c）材料牌号 d）装置方向。
5.1.2包装盒上应标志：
a）制造厂或销售商名称、地址、商标； b）标记示例规定的内容； c）材料牌号； d）件数； e）制造年月。
5.2包装
搓丝板在包装前应经防锈处理，包装必须牢固，并能防止运输过程中的损伤。
3
网 JB/T9999--2013
附录A （资料性附录）搓丝板的使用安装
55°圆锥管螺纹搓丝板的使用安装如图A.1所示。
工件
此处标志“此面向上”
此处标志“此面向上”
29'17'24"
29°17'24"
25°42"36"
25°42"36"
1° 47'24"
1"47"24"
1"47'24"
图A.1
