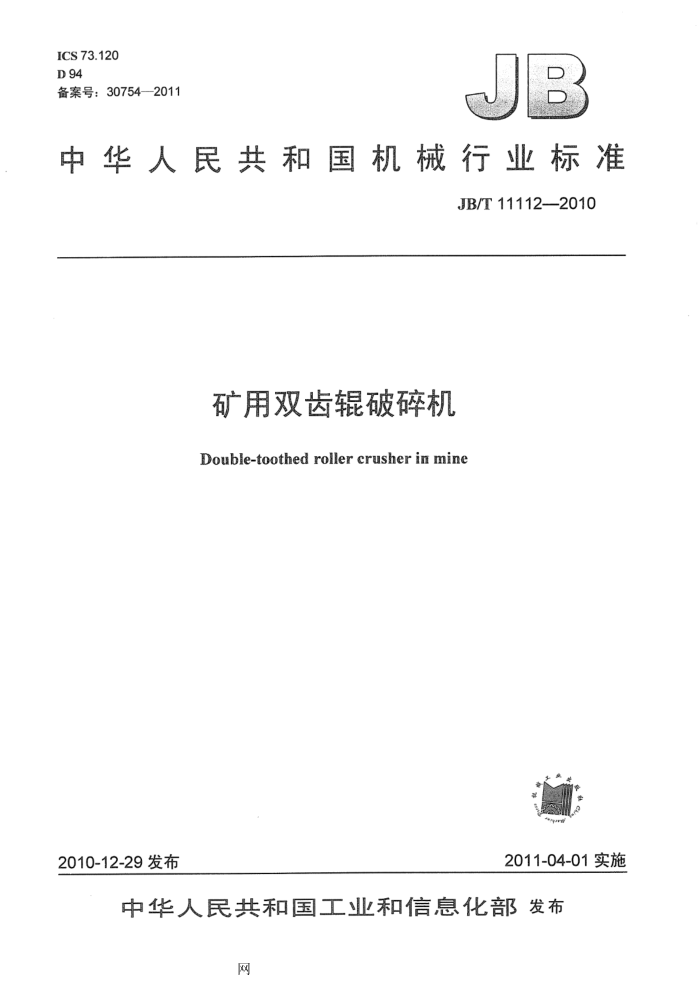

ICS 73.120 D 94 备案号：30754—2011
中华人民共和国机械行业标准
JB/T11112—2010
矿用双齿辊破碎机
Double-toothed roller crusher in mine
2011-04-01实施
2010-12-29发布
中华人民共和国工业和信息化部发布
网 JB/T11112—2010
目 次
A
前言 1 范围 2规范性引用文件， 3 型式与基本参数 3.1 型式 3.2 型号... 3.3 基本参数. 4 技术要求... 4.1 一般要求. 4.2 主要零部件要求 4.3 装配要求. 4.4 外观质量要求， 4.5 安全要求， 4.6 整机性能要求 5 试验方法 6 检验规则. 6.1 检验分类. 6.2 出厂检验.. 6.3 型式检验，
6
标志、包装、运输和贮存. 7.1 标志 7.2 包装， 7.3 运输， 7.4 贮存. 表1 强力双齿辊破碎机基本参数表2 筛分式双齿辑破碎机基本参数，表3 轮齿式双齿辊破碎机基本参数表4 齿辊轴材质的力学性能表5 检验项目
7
9
网 JB/T11112—2010
前言
本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准负责起草单位：山东莱芜煤矿机械有限公司。 本标准参加起草单位：中信重工机械股份有限公司、上海建设路桥机械设备有限公司。 本标准主要起草人：王书博、张路明、鲍小平、牛婷志、潘斌。 本标准为首次发布。
II
网 JB/T11112—2010
矿用双齿辊破碎机
1.范围
本标准规定了矿用双齿辊破碎机的型式与基本参数、技术要求、试验方法、检验规则、标志、包装运输和贮存。
本标准适用于破碎抗压强度极限在120MPa以下的中等硬度脆性非金属物料的矿用双齿辊破碎机（以下简称破碎机）。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T191 包装、储运图示标志（GB/T191—2008，ISO780：1997，MOD） GB/T1184-—1996形状和位置公差未注公差值(eqVISO2768-2：1989) GB/T1804—2000 一般公差未注公差的线性和角度尺寸的公差(eqvISO2768-1：1989) GB/T3768 声学声压法测定噪声源声功率级·反射面上方采用包络测量表面的简易法(GB/T
3768—1996，eqvISO3746:1995)
GB/T6388 运输包装收发货标志 GB/T8923- —1988涂装前钢材表面锈蚀等级和除锈等级（GB/T8923--1988，eqvISO8501-1:1988） GB/T 9969 工业产品使用说明书总则 GB/T13306 标牌 GB 18452 破碎设备安全要求 JB/T1604 矿山机械产品型号编制方法 JB/T5000.3 2007 重型机械通用技术条件第3部分：焊接件 JB/T5000.6 重型机械通用技术条件第6部分：铸钢件 JB/T5000.10 重型机械通用技术条件第10部分：装配 JB/T5000.12 重型机械通用技术条件第12部分：涂装 JB/T5000.13 重型机械通用技术条件第13部分：包装
3型式与基本参数 3.1型式 3.1.1矿用双齿辊破碎机的型式分为强力双齿辑辊破碎机、筛分式双齿辊破碎机、轮齿式双齿辊破碎机。 3.1.2强力双齿辊破碎机见图1、筛分式双齿辊破碎机见图2、轮齿式双齿辊破碎机见图3。下图不确定破碎机具体结构。
网 JB/T11112—2010
a
中
电0
?
电动机：2- 限矩型液力偶合器：3- 减速器：4- 齿辊： 5机体：6电气控制系统：7集中润滑系统。
图 1
加
-电动机：2- 一限矩型液力偶合器；3一 减速器：4—一齿辊； 5——机体：6- -集中润滑系统；7— 一电气控制系统，
图2
网 JB/T11112—2010
+
中
品 1
4 oo
一电动机：2 限矩型液力偶合器：3- 减速器：4 机体： 5—齿辊：6- -集中润滑系统；7- 电气控制系统。
图·3
3.2型号
强力双齿辊破碎机型号编制方法应符合JB/T1604的规定：
G C Q- x
2
P
重大改进序号，A、B、C、. 齿辊长度，单位为毫米（mm）齿辊直径，单位为毫米（mm）强力（强）齿式(齿) 辊式(辊) 破碎机（破）齿辑数
网 JB/T111122010
3.2.1 筛分式双齿辊破碎机型号编制方法：
2 P G C S- x
重大改进序号，A、B、C、 齿辊长度，单位为毫米（mm）齿辊直径，单位为毫米（mm）筛分(筛）齿式（齿）辊式(辊) 破碎机（破）齿辊数
.
3.2.2轮齿式双齿辊破碎机型号编制方法：
2 P G c L- XI
重大改进序号，A、B、C、 齿辊长度，单位为毫米（mm）齿辊直径，单位为毫米（mm）轮齿(轮) 齿式（齿）辊式（辊）破碎机（破）齿辊数
标记示例：齿辊直径为400mm、齿辊长度为1000mm的强力双齿辊破碎机，标记为： 2PGCQ一400×1000矿用双齿辑破碎机
3.3基本参数
破碎机的基本参数应分别符合表1、表2和表3的规定。
表1强力双齿辊破碎机基本参数
基本参数
型号
齿辊直径 mm 齿辊工作长度 mm 给料粒度 mm 排料粒度 mm 处理能力t/h
65~80 100~120 120~160 160~200 120~150 200~250 350~400 280~350 800~1000
2PGCQ—400×750 2PGCQ—400×1000 2PGCQ—500×1200 2PGCQ—500×1500 2PGCQ—550X1200 2PGCQ—650×1500 2PGCQ—750×2000 2PGCQ—800X2000 2PGCQ—800×3500
750 1 000 1 200 1 500 1 200 1 500
400
≤50
≤300
500
550 650 750 800
≤100
≤400 ≤300 ≤400
2 000
≤50 ≤100
2 500
4
