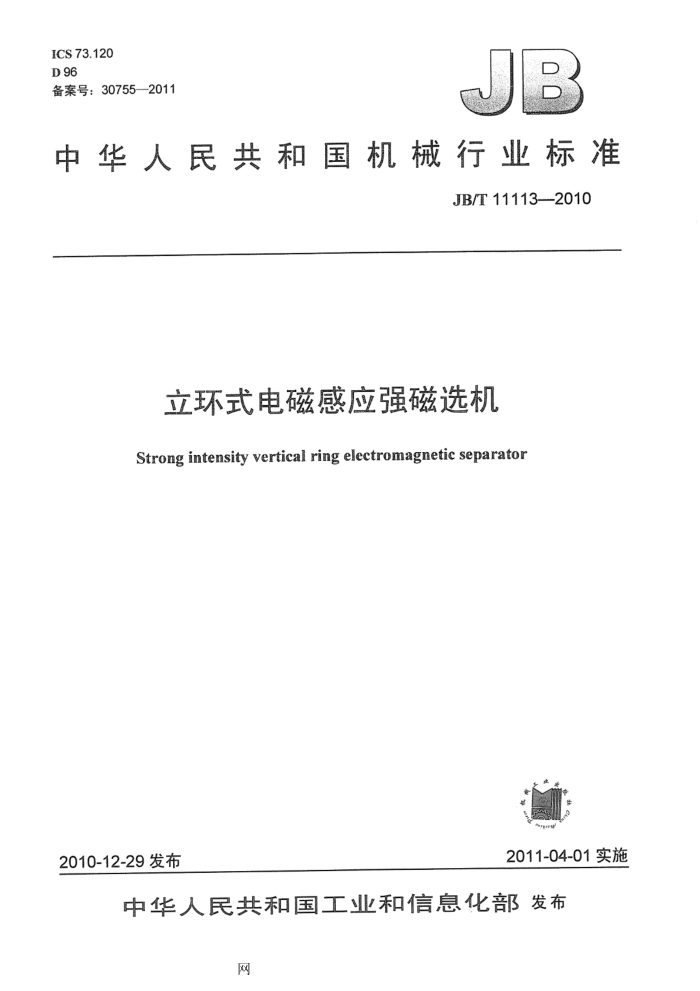

ICS 73.120 D 96 备案号：30755—2011
中华人民共和国机械行业标准
JB/T11113—2010
立环式电磁感应强磁选机
Strong intensity wertical ring electromagnetic separator
2011-04-01实施
2010-12-29发布
中华人民共和国工业和信息化部发布
网 JB/T11113—2010
I 次
前言.
范围规范性引用文件
1 2
3产品分类 3.1 型式， 3.2 型号.. 3.3 基本参数 4 技术要求. 5 试验方法. 6 检验规则.. 6.1 检验分类. 6.2 出厂检验， 6.3 型式检验.
标志、标签和使用说明书 8 包装、运输和贮存
7
网 JB/T11113—2010
前言
本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准负责起草单位：抚顺隆基电磁科技有限公司。 本标准参加起草单位：山东华特磁电科技股份有限公司。 本标准主要起草人：张承臣、邵贵成、黄嘉琳、刘风亮、孔凡祝。 本标准为首次发布。
II
网 JB/T11113—2010
立环式电磁感应强磁选机
1范围
本标准规定了立环式电磁感应强磁选机的产品分类、技术要求、试验方法、检验规则、标志、标签、 使用说明书、包装、运输和贮存。
本标准适用于立环式电磁感应强磁选机（以下简称磁选机）。该机主要用于弱磁性矿物和非金属类矿物中铁磁性杂质的分选。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 191 包装储运图示标志（GB/T1912008，ISO780：.1997，MOD） GB/T1720--1979漆膜附着力测定法 GB/T3768 声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法（GB/T
3768—1996，eqvISO3746:1995)
GB/T-6388 运输包装收发货标志 GB/T 9969 工业产品使用说明书 总则 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 JB/T1604矿山机械产品型号编制方法 JB/T 5000.13 重型机械通用技术条件第13部分：包装
3产品分类 3.1型式
磁选机是由电动机经减速器驱动立环转动，电磁线圈励磁感应介质，配有脉动装置和冷却装置的机器。主要由脉动装置、冷却装置、罩体、聚磁介质、励磁线圈、出矿口、进矿斗和分选立环等组成，见图1。 3.2型号
磁选机的型号表示方法应符合JB/T1604的规定。 C H D L□
立环外径，单位为分米（dm），取整数立环电磁强磁环式磁选设备
标记示例：立环外径为2000mm的立环式电磁感应强磁选机，其标记为： CHDL--20磁选机
网 JB/T11113--2010
-L
福然 “卡讯
图
网 JB/T11113—2010
3.3基本参数
磁选机的基本参数应符合表1的规定。
表1
额定励磁 转环电动机 脉动电动机 干矿处理量 矿浆处理量功率kW 功率kW 功率kW
型号 立环外径
额定背景磁感应强度
m°/h 1~2 12~20
t/h 0.1~0.5 4.0~7.0
mm
A
CHDL7 750 CHDL--10 1 000 CHDL12 1 250 CHDL15 1 500 CHDL—17 1 750 CHDL-20 2 000 CHDL—25 2 500 4技术要求 4.1 磁选机应符合本标准的要求，并按照经规定程序批准的图样及技术文件制造。 4.2 磁选机在下列条件下应能正常工作：
≤15 ≤20 ≤25 30 ≤40 ≤50 ≤60
0.55 1.10 1.50 3.00 4.00 5,50 11.00
0.75 2.20 3.00 10.018.0 20~50
20.0~30.0 50~100 30.0~50.0 75~150 50.0~80.0 100~200
3.00 4.00 7.50 11.00 100.0~150.0 200~400
a）海拨不超过3000m； b）相对湿度不大于85%（环境温度为20℃±5℃时） c）工作环境温度为5℃～40℃； d）矿浆中固体粒度小于1.3mm; e）矿浆温度不超过70℃； f）矿浆浓度为10%~40%； g）无强烈振动和冲击： h）周围介质无爆炸危险，且无足以腐蚀金属和破坏绝缘的气体和尘埃。
4.3磁选机励磁线圈的冷态绝缘电阻不应低于10MQ。 4.4磁选机绕组对机体的绝缘应保证在表2所列条件下承受50Hz交流试验电压1min，而无击穿或闪络现象。
表2
额定工作电压V
试验地点海拔
>36~440 试验电压V
m 0~500 >500~1000
2 400 2 300
4.5 磁选机励磁线圈产生的背景磁场应稳定。 4.6 磁选机轴承应密封可靠。 4.7 磁选机应有可靠的接地设施，并在接地处有明显的接地符号。 4.8 磁选机各个运转部位应转动灵活、平稳。 4.9 磁选机分选立环应采用非导磁材料制造。 4.10 磁选机励磁线圈的冷却装置不应渗漏。 4.11 磁选机脉动装置的脉动频率应在0Hz5Hz范围内可调。
3
网 JB/T111132010
4.12 聚磁介质盒应能方便更换。 4.13 磁选机的噪声声压级不应超过85dB（A）。 4.14 磁选机机体上应以醒目的文字标示出强磁设备开启时对精密仪器、电源工具及特殊病人的安全提示。 4.15所有外露非机械加工金属零件表面均应涂两层底漆和两层面漆。漆膜总厚度不应小于74um，漆膜附着力不应低于GB/T1720一1979中的2级。涂漆应均匀，不应有气泡、脱漆、剥落、裂纹和流痕等缺陷。 4.16磁选机成套供货应包括：
a）磁选机本体； b）控制柜； c）隔离变压器。
5试验方法 5.1背景磁感应强度用精度等级不低于2.5级的特斯拉计测量。 5.2励磁功率用精度等级不低于1.0级的直流电压表测量。 5.3用500V绝缘电阻表检验4.3，所用仪表精度等级不应低于1,5。 5.4用5000V高压试验变压器检测4.4，所用仪表精度等级不应低于0.5。 5.5进行不少于2h的空运转试验检验4.8。 5.6噪声按GB/T3768的规定检验。 5.7漆膜外观质量目测检验，漆膜厚度用电磁式膜厚计测量，漆膜附着力按GB/T1720中规定的方法检验。 6检验规则 6.1检验分类
磁选机的检验分为出厂检验和型式检验。：.... 6.2出厂检验 6.2.1每台磁选机须经制造厂质量检验部门检验合格后方可出厂，出厂时应附有证明产品质量合格的文件。 6.2.2出厂检验背景磁感应强度、4.3、4.4、4.7、4.8、4.13~5.15。 6.3型式检验 6.3.1有下列情况之一时，磁选机应进行型式检验：
-
a）新产品投产前或老产品转厂生产时； b）当产品结构、工艺或材料有重大改变，可能影响产品性能时； c）正常生产时每隔三年； d）产品停产一年以上恢复生产时； e）出厂检验结果与上次型式检验有较大差异时； f）国家质量监督检验机构提出进行型式检验的要求时。
6.3.2型式检验的项目应包括本标准的全部要求。 6.3.3型式检验应从出厂检验合格的产品中抽取一台进行。如检验不合格应加倍抽检，若仍不合格则判定型式检验不合格。 7标志、标签和使用说明书 7.14 每台磁选机均应在适当而明显的位置固定产品标牌。标牌应符合GB/T13306的规定，并标明下列
4
网 JB/T11113--2010
内容：
a）制造厂名称及地址： b）产品名称与型号； c）主要技术参数； d）产品执行的标准号： e）出厂编号； f）制造日期。
7.2磁选机的使用说明书应符合GB/T9969的规定，并以醒目的文字标示出强磁设备开启时对精密仪器、电源工具及特殊病人的安全提示。 7.3磁选机的包装标志应符合GB/T191和GB/T6388的规定。其内容包括：
a）收货站及收货单位名称； b）发货站及发货单位名称： c）合同号、产品名称与型号： d）毛重、净重、箱号及外形尺寸： e）起吊作业标志和储运图示标志。
8包装、运输和购存 8.1 磁选机的包装应符合GB/T13384和JB/T5000.13的规定，并应符合水路或陆路运输的要求。 8.2磁选机宜采用封闭包装。封闭箱应通风、防雨，零部件在箱内应固定稳固。 8.3磁选机应随机附带下列技术文件：
a）产品质量合格证明文件： b）产品使用说明书； c）装箱清单和成套发货明细表； d）产品总图、安装图。
8.4磁选机应在库房或能防阳光直射及雨、雪侵袭的棚下赔存。 8.5磁选机外露加工表面应进行防腐处理，并用塑料薄膜包扎好。其防腐期不应少于一年。 8.6磁选机每贮存一年，应进行一次养护。
