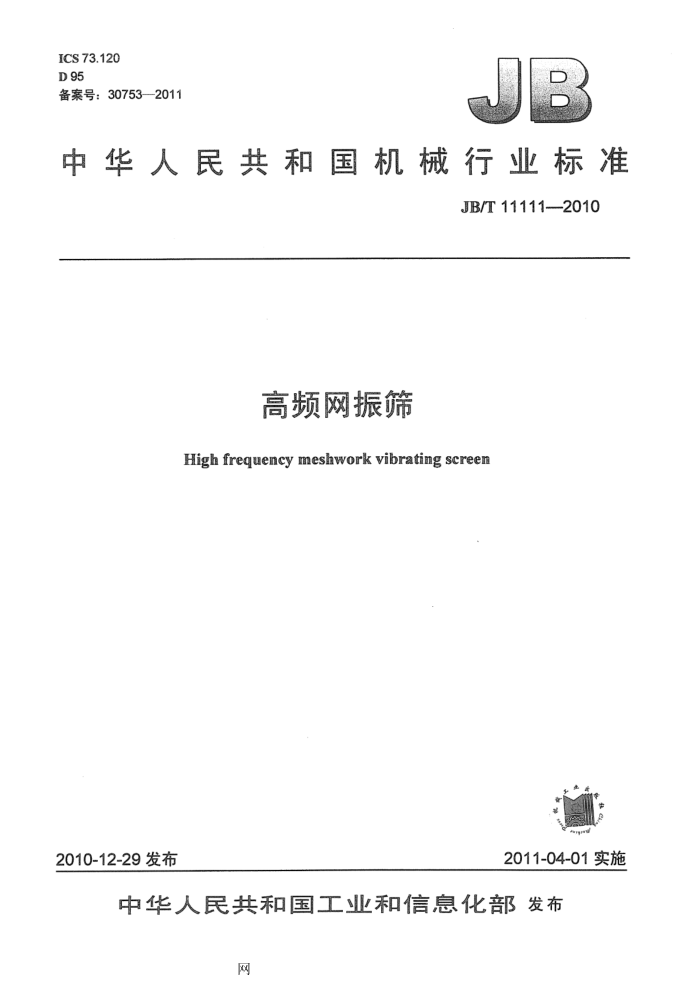

ICS 73.120 D 95 备案号：30753—2011
中华人民共和国机械行业标准
JB/T11111—2010
高频网振筛
High freguency meshwork vibrating screem
2011-04-01实施
2010-12-29发布
中华人民共和国工业和信息化部发布
网 JB/T111112010
目 次
前言 1 范围 2 规范性引用文件 3产品分类 3.1 型式.. 3.2 型号... 3.3 基本参数. 4 技术要求... 4.1 一般要求. 4.2 环境适应性要求 4.3 主要零部件要求 4.4 装配要求. 4.5 整机性能要求 4.6 安全要求.. 4.7 外观质量要求 4.8 成套供货范围 5 试验方法
II
检验规则.. 6.1 检验分类 6.2 出厂检验. 6.3 型式检验. 7 标志、标签和使用说明书 8 包装、运输和贮存图1 单筛单路给料网振筛图2 多筛叠加多路给料网振筛
6
.
网 JB/T11111—2010
前 言
本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准负责起草单位：鞍山重型矿山机器股份有限公司。 本标准主要起草人：王琦玮、刘春玉、孙海军、杨永柱、黄嘉琳。 本标准为首次发布。
II
网 JB/T11111--2010
高频网振筛
1范围
本标准规定了高频网振筛的产品分类、技术要求、试验方法、检验规则、标志、标签、使用说明书、 包装、运输和贮存。
本标准适用于高频网振筛（以下简称网振筛）。该机主要用于煤炭、冶金等行业细粒及粉状物料的干、湿式粒度分级、脱水和脱介。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T191包装储运图示标志（GB/T191—2008，ISO780：1997，MOD） GB/T1720—1979漆膜附着力测定方法 GB/T4942.1—2006旋转电机整体结构的防护等级（IP代码）。2 分级（IEC60034-5：2000，IDT） GB5226.1 机械电气安全机械电气设备第1部分：通用技术条件（GB5226.1--2008，EC
60204-1:2005，IDT)
GB/T 6388 运输包装收发货标志 GB/T 9969 工业产品使用说明书总则 GB/T13306 标牌 GB/T 13384 机电产品包装通用技术条件 JB/T4042 振动筛试验方法 JB/T5000.3 重型机械通用技术条件第3部分：焊接件 JB/T5000.10 重型机械通用技术条件第10部分：装配 JB/T5000.12 重型机械通用技术条件第12部分：涂装 JB/T5000.13 重型机械通用技术条件第13部分：包装 JB/T5496振动筛制造通用技术条件
3产品分类 3.1型式
网振筛是由振动电动机产生激振力，通过推杆推动筛网产生不低于25Hz高频振动的座式安装筛分设备，网振筛由筛箱、振动系统、减振装置及支架等组成。
网振筛可分为单筛单路给料和多筛叠加多路给料两种形式，其筛面有单通道和双通道两种结构。见图1和图2。单通道的振动系统可左式或右式驱动，双通道为左右两侧同时驱动。
1
网 JB/T11111—2010
筛面单通道
振动系统：3 减振装置：
筛箱：
图1 单筛单路给料网振筛
筛面双通道
图2多筛叠加多路给料网振筛
3.2型号
网振筛的型号表示方法如下：
sw G
双通道，单通道不标注筛叠加数，单筛略筛面长度，单位为分米（dm）筛面宽度，单位为分米（dm）高频振动筛网振动其他筛筛面层数，单层略
网 JB/T111112010
d）物料含水率不超过9%。 4.2.2湿式筛分的网振筛在下列环境下应能正常工作：
a）室内运行，室温为5℃～40℃： b）物料温度为5℃60℃； c）矿浆浓度为30%~50%； d）物料无腐蚀性。
4.3主要零部件要求 4.3.1筛框 4.3.1.1筛框两侧板平行度误差每平方米不应大于1mm。 4.3.1.2 筛框对角线等长误差每1000mm不应大于1mm。 4.3.1.3 筛框两端调节梁应平行，其平行度误差不应超过2/1000。 4.3.1.44 钢制折弯件折弯后，不应有裂纹和伤痕。 4.3.2配套件 4.3.2.1 筛网整体应平直，对角线等长误差每1000mm不应大于1mm。 4.3.2.2 不锈钢丝编织复合筛网三层网复合后应成为一体，粘结部位应牢固，不应有单层松弛现象。 4.3.2.3 聚氨酯条缝筛网的邵氏硬度应为75HA85HA，拉伸强度不应低于40MPa。 4.3.2.4 橡胶弹簧的邵氏硬度应为50HA55HA，200%定伸24h后永久变形不应超过8%～12%，压缩后永久变形不应大于30%。 4.3.2.5电动机防护等级不应低于GB/T4942.1--2006中IP55的规定。 4.3.3其他零部件 4.3.3.1 侧板和隔板不得拼接。 4.3.3.2 每组振动臂臂板均应平行，其平行度误差不应大于1mm。 4.3.3.3振动轴两端同轴度误差不应大于0.05mm。 4.3.3.4横梁不允许在垂直于其轴线方向拼接。 4.4装配要求 4.4.1网振筛的装配应符合JB/T5000.10的规定。 4.4.2振动系统装配后应转动灵活、无卡阻现象；同一轴上两组主副偏心块的相对位置应保持一致，在偏心块外侧弧线上测量，相对位置误差不应超过1mm。 4.4.3各振动轴装配后应在同--平面内，相邻两轴平面度误差不应大于1mm。 4.4.4，装配后托网和筛分网张力应均匀一致，保证筛分面平整无松弛现象。 4.4.5装配后筛网与两侧板间密封可靠，不应有漏料现象。 4.5整机性能要求 4.5.1每组振动系统的振动频率偏差不应超过额定值的2.5%。 4.5.2筛网任意两点相对振幅差不应超过0.2mm。 4.5.3轴承最高温度不应超过75℃，温升不应超过40℃。 4.5.4空运转噪声不应大于85dB（A）。 4.6安全要求 4.6.1网振筛外露旋转部件应设置防护罩。 4.6.2网振筛电气设备安全要求应符合GB5226.1的规定。 4.7外观质量要求 4.7.1网振筛的涂装应符合JB/T5000.12的规定。除锈等级不应低于St3。 4.7.2所有外露非机械加工表面均应涂两层底漆和两层面漆。漆膜总厚度不应低于100um，漆膜附着力不应低于GB/T1720一1979中2级的规定。涂漆应均匀，不允许有脱漆、剥落、气泡、裂纹和流痕等
4
网 JB/T11111—2010
缺陷。涂漆颜色应符合JB/T5000.12的规定。 4.8成套供货范围
网振筛的成套供货范围应包括： a）网振筛主体部分； b）电动机及其支座； c）布料器； d）支架； e）减振装置。
5试验方法 5.1网振筛筛网振幅采用振动机械测试仪测量，触点垂直于筛面振点放置，直接显示测试结果。测点应均匀分布在距给料端200mm至距排料端200mm之间的筛面范围内，每平方米至少测量三点，取其平均值。 5.2网振筛其他项目试验方法应符合JB/T4042的规定。 6检验规则 6.1检验分类
网振筛的检验分为出厂检验和型式检验。 6.2出厂检验 6.2.1每台网振筛须经制造厂质量检验部门检验合格后方可出厂，出厂时应附有证明产品质量合格的文件。 6.2.2出厂检验在制造厂进行，空运转8h后检验下列项目：
a）每组振动系统的振动频率； b）筛网振幅； c）筛网任意两点相对振幅差； d）轴承最高温度和轴承温升； e）空运转噪声； f）安全防护； g）外观质量。
6.3型式检验 6.3.1有下列情况之一时，网振筛应进行型式检验：
a）新产品投产或老产品转厂生产时； b）正式生产后，产品结构、材料或工艺有较大改变，可能影响产品性能时； c）正常生产时，每隔三年； d）停产一年以上，恢复生产时； e）出厂检验结果与上次型式检验有较大差异时； f）国家质量监督检验机构提出进行型式检验要求时。
6.3.2型式检验应包括本标准的全部要求。 6.3.3型式检验应从出厂检验合格的产品中抽取一台进行。如检验不合格应加倍抽检，若仍不合格则判定此次型式检验不合格。 7标志、标签和使用说明书 7.1每台网振筛均应在适当而明显的位置固定产品标牌。标牌应符合GB/T13306的规定，并标明下列
5
网
