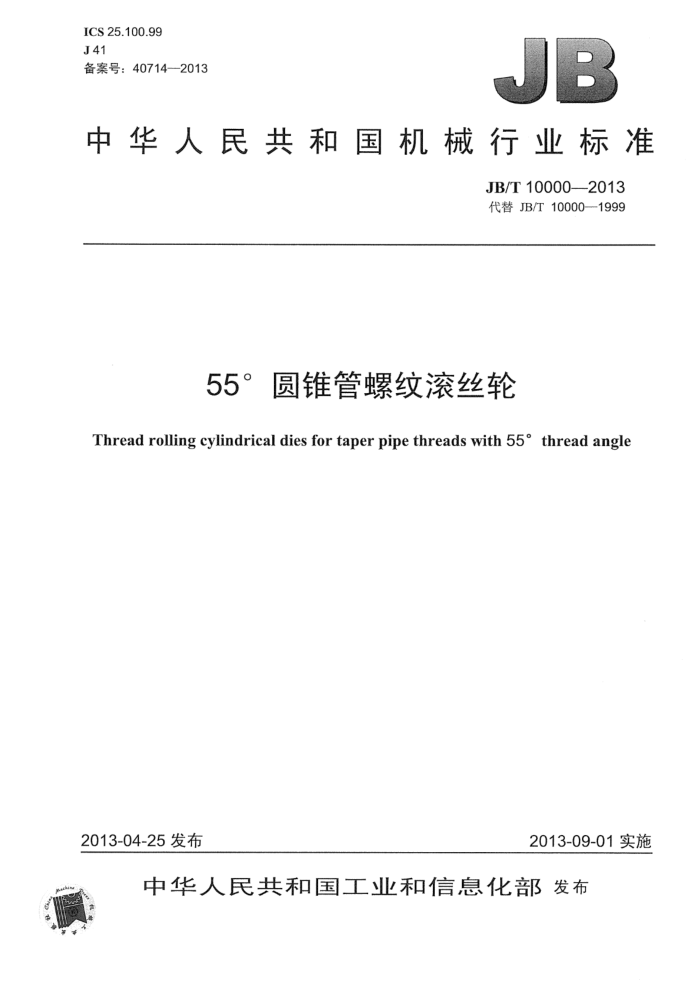

ICS25.100.99 J41 备案号：40714—2013
中华人民共和国机械行业标准
JB/T10000--2013 代替JB/T10000—1999
55°圆锥管螺纹滚丝轮
Thread rolling cylindrical dies for taper pipe threads with 55° thread angle
2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布 JB/T100002013
目 次
前言 1 范围. 2 规范性引用文件 3 型式和尺寸
.I1
技术条件.
4
1..1.50100001..000...80.. .......
4.1尺寸和形位公差 4.2材料和硬度 4.3外观和表面粗糙度 5标志和包装. 5.1 标志 5.2 包装..
. JB/T10000--2013
前言
本标准按照GB/T1.1--2009给出的规则起草。 本标准代替JB/10000—1999《55°圆锥管螺纹滚丝轮》，与JB/T10000-1999相比主要技术变化如下：
图1：部视图下方大径处的“直线”改为“斜线”。螺纹中径尺寸代号D2改为d2：孔尺寸代号d 改为D。
表1：滚丝轮内孔键槽宽度b尺寸的极限偏差从“128.95”改为“12t8:2”、“208718”改为 “200.42”，孔尺寸代号d改为D。 一表3：牙顶高h1的尺寸极限偏差从“-082”改为“-085"，牙底高h的尺寸极限偏差从“885” 改为“-0.023"。
-表2：螺纹中径尺寸代号D2改为d2。
0.025
0.015
4.2.1：取消了合金工具钢“9SiCr” -4.2.2：将“滚丝轮螺纹部分硬度为59HRC～62HRC”改为“滚丝轮螺纹部分硬度不低于 58 HRC"。 -5.1.1：增加了“d）每副成套编号”。
本标准由中国机械工业联合会提出。 本标准由全国刀具标准化技术委员会（SAC/TC91）归口。 本标准起草单位：成都工具研究所有限公司、汉江工具有限责任公司。 本标准主要起草人：夏千、翟小安。 本标准所代替标准的历次版本发布情况为：
ZB J41017—1989: JB/T10000—1999。
II JB/T10000——2013
55°圆锥管螺纹滚丝轮
范围
1
本标准规定了55°圆锥管螺纹滚丝轮的型式和尺寸、牙型尺寸和极限偏差、技术要求、标志和包装的基本要求。
本标准适用于加工用螺纹密封的管螺纹R系列的滚丝轮。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修订单）适用于本文件。
GB/T7306（所有部分） 55°密封管螺纹
3型式和尺寸
3.1滚丝轮的型式如图1所示，尺寸由表1、表2给出。滚丝轮按滚丝机轴径尺寸分为45型、54型、 75型。根据工艺需要，滚丝轮两端允许带凸台。
基面
图1 表 1
单位为毫米
型式 45型 54 型 75型
D
Ci 47.9 *0.62 57.5 *0.74
b
45 +g.025 54 +g.030 75 +9.030
12 0.1 20 8.12
79.3 *9.74
注：45型适用于滚压直径Φ40以下，54型适用于Φ60以下，75型适用于Φ80以下。 JB/T10000-2013
表2 滚丝轮螺纹线数 基面上螺纹中径
单位为毫米
25.4mm上的牙数
代号 R1/16 R1/8 R1/4 R3/8 R1/2 R3/4 R1 R1 '/4 R1'/2 R2 3.2加工按GB/T7306的管螺纹的滚丝轮的螺纹牙型如图2所示，尺寸和极限偏差由表3给出。
Lo
P
L
个 28
d2 142.840 137.205 135.311 142.254 138.551 151.676 158.850 161.724 165.296 174.405
n 20
0.907
20
14
1.2
15 11 9 7 6 5 4 3
19
1.337
25
16
2.0
14
1.814
30
2.5
18
35
20
11
2.309
3.5
40 45
25 29
单位为毫米
D
27°30' 27°30
16
90%
1
锥度
滚丝轮的轴线
图2 表3 h2
单位为毫米
螺距极限偏差
25.4mm
h1
锥度极限偏差 牙型半角（在16mm长度上） 极限偏差
代号 上的牙型
基本 极限 基本 极限 测量 极限尺寸 偏差 尺寸 偏差 牙数 偏差
个 28 0.9070.125 0.291 9
R1/16 R1/8 R1/4 R3/8 R1/2 R3/4 R1 R1/4 R2
0.291
±0.008
±0.05
±25"
9
0.428
1.337 0.184 0.428
14 1.8140.249 0.580 +0.025 0.581 +0.015
±0.009
0.025
0.015
±0.04
±20"
R1/2 11 2.309
0.740
0.317 0.740
±0.010
2 JB/T10000--2013
3.3标记示例：
管螺纹、代号R1/4、45型的滚丝轮标记为： 55°圆锥管螺纹滚丝轮45型R1/4JB/T10000-2013。
4技术条件
4.1尺寸和形位公差
滚丝轮各部分尺寸和位置公差按以下规定：
副滚丝轮在基面上的大径差和中径差：0.10mm；一副滚丝轮的宽度差：0.20mm； -两支承端面对轴线的端面圆跳动：0.03mm; 在同一轴向剖面内大径、中径素线平行度：0.04mm。
4.2材料和硬度 4.2.1 滚丝轮用Cr12MoV或同等以上性能的合金工具钢制造。其碳化物不均匀度不大于3级。 4.2.2滚丝轮螺纹部分硬度不低于58HRC。 4.3 外观和表面粗糙度 4.3.1 滚丝轮表面不得有裂纹、崩牙、锈迹以及磨削烧伤等影响使用性能的缺陷。 4.3.2 滚丝轮表面粗糙度的上限值按以下规定：
一螺纹表面：Rao.4μm：孔和两支承端面：Rao.8um。
-
5标志和包装
5.1标志 5.1.1产品上应标志：
a）制造厂或销售商商标； b）螺纹代号； c）材料牌号； d）每副成套编号。
5.1.2包装盒上应标志：
a）制造厂或销售商名称、地址、商标； b）滚丝轮的标记示例规定的项目； c）材料牌号； d）件数； e）制造年月。
5.2包装
滚丝轮在包装前应经防锈处理。包装必须牢固，并能防止运输过程中的损伤。
