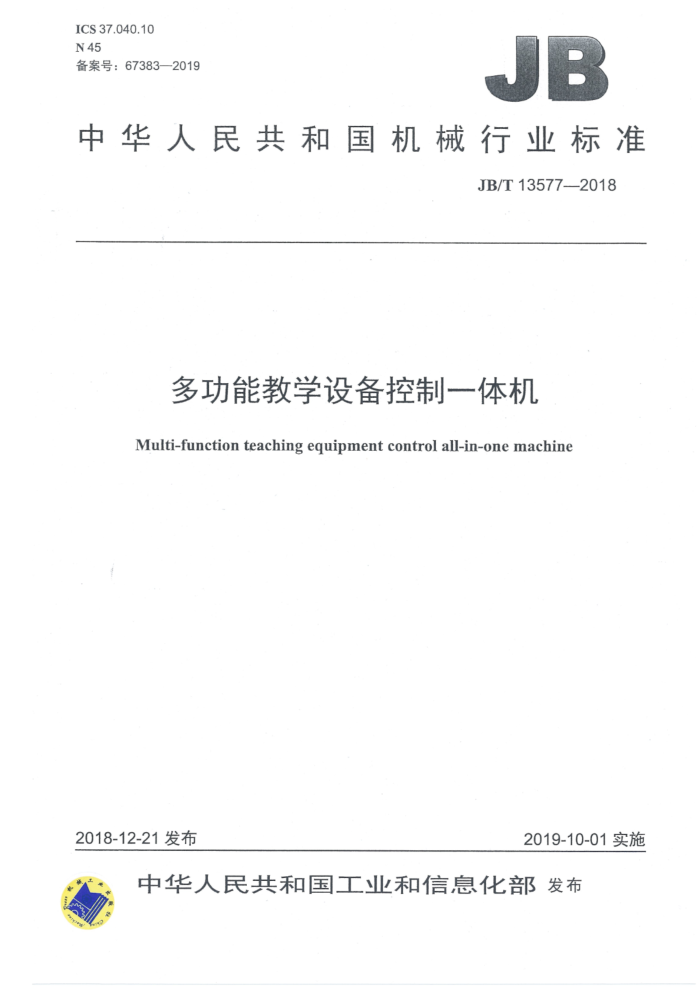

ICS37.040.10 N45 备案号：67383—2019
JB
中华人民共和国机械行业标准
JB/T13577-2018
多功能教学设备控制一体机
Multi-function teaching equipment control all-in-one machine
2018-12-21发布
2019-10-01实施
中华人民共和国工业和信息化部发布 JB/T13577-2018
目 次
前言范围
I
规范性引用文件 3术语和定义. 4组成及功能 5技术要求.
2
试验方法 7检验规则. 8标志、包装、运输和贮存附录A（规范性附录） 故障的分类和判据附录B （规范性附录） 序贯试验方案判决方法
6
10
.11
..13 ....15
.
...
...0...0
图1 一体机各部分之间关系
表1 体机各部分功能表2 一体机声音输出装置的音频特性表3振动适应性要求. 表4内置声音输出装置的音频特性试验方法表.5检验项目表6运输包装件的跌落适应性
7
10 12 JB/T13577---2018
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业电影和电教机械标准化技术委员会（CMIF/TC4）归口。 本标准起草单位：四川博瑞星云信息技术有限公司、成都星火教学设备仪器有限责任公司、张家港
市莱特影视器材有限公司、深圳市福佑铭信息技术有限公司、秦皇岛视听机械研究所有限公司、南京昊天天文仪器设备有限公司、浙江中天纺检测有限公司、苏州华育智能科技股份有限公司。
本标准主要起草人：王建华、潘聪、潘国祥、邓荣武、李增荣、单宏、叶岁娟、周庆林、沈国康、 钱震。
本标准为首次发布。
ⅡI JB/T13577—2018
多功能教学设备控制一体机
1范围
本标准规定了多功能教学设备控制一体机的术语和定义、组成及功能、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于多功能教学设备控制一体机（以下简称一体机），包括多媒体壁挂一体机、中控式一体机，其他一体机可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.7-1995电工电子产品环境试验第2部分：试验方法试验Ec和导则：倾跌与翻倒（主要用于设备型样品）
GB/T2423.102008电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦） GB/T2423.17电工电子产品环境试验第2部分：试验方法试验Ka:盐雾 GB/T4857.5包装运输包装件跌落试验方法 GB4943.1一2011信息技术设备安全第1部分：通用要求 GB/T5080.7一1986设备可靠性试验恒定失效率假设下的失效率与平均无故障时间的验证试验
方案
GB/T5271.14信息技术词汇第14部分：可靠性、可维护性与可用性 GB/T9254—2008信息技术设备的无线电骚扰限值和测量方法 GB/T9813.1计算机通用规范第1部分：台式微型计算机 GB/T17618信息技术设备抗扰度限值和测量方法 GB17625.1一2012电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A） GB28380—2012微型计算机能效限定值及能效等级 SJ/T11157.2一2016电视广播接收机测量方法，第2部分：音频通道的电性能和声性能测量方法 SJ/T11363电子信息产品中有毒有害物质的限量要求 SJ/T11365电子信息产品中有毒有害物质的检测方法 SJ20368送话器和受话器性能测量方法 YD/T1098路由器设备测试方法边缘路由器
3术语和定义
SJ/T11157.2一2016界定的以及下列术语和定义适用于本文件。
3.1
人机交互 human-computer interaction, HCI 人机互动human-machineinteraction，HMI 研究系统与用户之间的交互关系的学问。 注：系统可以是各种各样的机器，也可以是计算机化的系统和软件。 JB/T13577--2018
3.2
电子信息产品electronicinformationproduct 采用电子信息技术制造的电子雷达产品、电子通信产品、广播电视产品、计算机产品、家用电子产品、
电子测量仪器产品、电子专用产品、电子元器件产品、电子应用产品以及电子材料产品等产品及其配件。 3.3
有毒有害物质或元素hazardoussubstance 电子信息产品中含有的铅、汞、镉、六价铬、多溴联苯（PBB）、多溴二苯醚（PBDE，不包括十溴
二苯醚）、甲醛、放射物、氨气等。 3.4
可靠性reliability 产品在规定的条件下，规定的时间内，完成规定功能的能力。 注：这里的产品可以泛指任何系统、设备和元器件。
3.5
平均失效间工作时间 mean operating time between failures, MTBF 平均无故障时间相邻两次故障 章之间的平均工作时间，是衡量一个产品（尤其是电子信息产品）的可靠性指标。 注1： 它反映了产品的时间质量，是体现产品在规定时间内保持功能的一种能力注2：单位为小时（h）。
4组成及功能
本机具有多媒体信息处理 中央控制修 人机交互 网络通信信息采集等功能。 体机根据外观形态
式的不同意分为多媒体壁挂体机和束控式一体机。 多媒体壁挂一体机多内嵌在其他设备（如讲桌电子自板等）内部，两者的组成及功
体机多挂装在墙上，而中能均一样
一体机主要由内置微型计算机和中央控制电路等部分组成，各部分功能措述见表1，各部分关系如图1所示。
表1一体机各部分功能
组成微型计算机部分
功能描述
微型计算机部分配备满足功能需要的基本操作系统，以支撑各种教学软件的正常运行：其硬件具有可扩充性，以方便教学扩展设备的接入中央控制部分控制整个一体机系统，接收处理各种控制信号、多媒体信号并响应输出人机交互部分为人与一体机之间提供一个信息交流的纽带，以方便人们对体机的操控网络通信部分为一体机提供网络通信、远程控制的能力，并为信息采集部分提供网络基础信息采集部分为一体机提供对周边环境的感知能力，是一体机获取信息的个重要渠道。该部分主要有以下类型设备
中央控制部分
人机交互部分
网络通信部分
信息采集部分
（1）图像采集设备，如数字展台录播设备、视频监控设备等（2）声音采集设备，如送话器、音频编码器等（3）传感器类设备，如用于采集亮度、湿度、温度等信息的传感器设备电源部分是整个一体机系统的能量源泉，为整个一体机系统供电
电源部分
2 JB/T13577—2018
人机交互部分
信息采集部分
7
微型计算机部分
中央控制部分
电源部分
网络通信部分
图1 一体机各部分之间关系
5技术要求
5.1微型计算机
一体机内置的微型计算机应符合GB/T9813.1的规定。 5.2人机交互 5.2.1 一体机应具备基本的人机交互功能，用户至少可以通过一种可行方式（如按键、触摸、语音、 体感或软件等）对一体机进行流畅操控。 5.2.2一体机在被操控时，应至少采用一种用户可识别的方式（如灯光、声音、图像或振动等）及时对用户的操控做出反馈。 5.3信息采集 5.3.1通则
内部集成有信息采集设备的一体机，其集成的信息采集设备应符合5.3.2～5.3.4的要求。5.3.2～ 5.3.4不适用于内部未集成有信息采集设备的一体机。 5.3.2图像采集
图像采集设备的静态图像分辨率应不低于500万像素、动态图像的率应不低于15帧/s，色彩还原应正常，聚焦应清晰，拍摄范围下限应不小于A4幅面。 JB/T13577—2018
5.3.3声音采集
声音采集设备的自由场灵敏度（级）应不大于-36dB，频率响应范围应不小于（125～10000）Hz，信噪比应大于56dB（A），采样频率（WAV格式）应不小于44.1kHz，采样精度（WAV格式）应不小于16bit。 5.3.4其他信息采集
其他信息采集设备（如各类传感器等）的性能要求由产品标准具体规定。 5.4音频特性
本条不适用于未内置有声音输出装置的一体机。 一体机声音输出装置的音频特性应符合表2的要求
表2 一体机声音输出装置的音频特性
序号
基本参数音频输出功率
单位
技术要求
1
由一体机产品技术规格参数规定
（电压总谐波失真为7%时
中
2 3
信噪氏
dB dB
≥40 ≤39
噪声限值灵敏
音频通道的声频率响应范围（当 辛响应不均匀性为16dB时的上下频率区间
4
Hz
≥125~10000
音频通道的乎换算到声音通道输出功率为！W时音频通道的声压总谐波失真THDI
乐
5
≥0.32
6 7
10 ≤30
噪声声压级
dB (A)
5.5网络通信
网络通信速率应不低于100Mbit/s。 5.6无线电型号核准
配置无线电发射装置的一体机应取得无线电型号的核准认证。 5.7接口
接口应符合一体机产品技术规格参数的规定。 5.8噪声
一体机工作时，其噪声不得超过45dB。 5.9安全 5.9.1接地措施
一体机保护性接地措施应符合GB4943.1一2011中2.6的规定。
4 JB/T13577—2018
5.9.2接触电流和保护导体电流
一体机的接触电流和保护导体电流允许值应符合GB4943.1-2011中5.1的规定。
5.9.3抗电强度
一体机抗电强度的施加电压值应符合GB4943.1一2011中5.2的规定。 5.9.4防火
一体机的防火性能应符合GB4943.1一2011中4.7的规定。 5.10电源适应能力
电源电压在额定值的土10%（直流供电产品为土5%）范围内波动时，一体机应能正常工作。 5.11电磁兼容性 5.11.1无线电骚扰
一体机的无线电扰限值应符合GB/T9254一2008中A级限值的规定。
5.11.2抗扰度
一体机抗扰度限值应符合GB/T17618的规定。 5.12谐波电流
一体机的最大允许谐波电流应符合GB17625.1一2012中A类设备的限值规定。 5.13能效要求
体机的能效等级应符合GB28380一2012中台式微型计算机1级能效等级的要求。
5.14可靠性 5.14.1 接插件应可靠连接，开关、按钮和其他控制部件的控制应灵敏可靠。 5.14.2 振动适应性要求见表3。
表3# 振动适应性要求
试验项目
试验内容频率范围扫频速度位移幅值位移幅值持续时间频率范围位移幅值扫频速度循环次数
参数 5 Hz~35 Hz ≤1 oct/min 0.15mm 0.15 mm （10±0.5）min 5 Hz~35 Hz～5 Hz
初始和最后振动响应检查
定频耐久试验
0.15 mm ≤1oct/min
扫频耐久试验
2
注：表中位移幅值为峰值。
5
