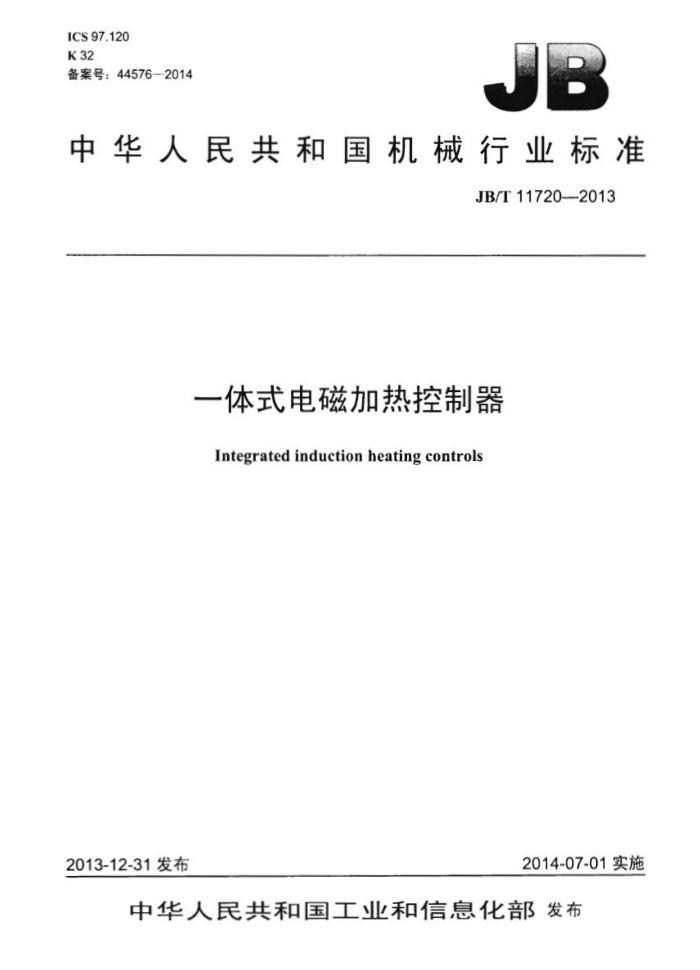

ICS97.120 K32 备案号：445762014
中华人民共和国机械行业标准
JB/T11720—-2013
一体式电磁加热控制器
Integrated induction heating controls
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T11720—2013
目 次
前音 1 范围 2 规范性引用文件 3 术语和定义 4 分类、主要技术参数和型号命名。 5 技术要求 6 试验方法.. 7 检验规则... 8 标志、包装、运输和吧存附录A（资料性附录）控制器安装尺寸附录B（规范性附录）DB9标准通信接口的要求.. 附录C（规范性附录）CN4标准通信接口的要求附录D（规范性附录）IIC通信协议的要求，附录E（规范性附录）UART通信协议的要求.. 图1控制器的型号命名规则图A.1 小号一体机组装图图A.2 中号一体机组装图图B.1 DB9通信接口母插头规格.. 图B.2 DB9通信接口母插头规格图B.3 DB9通信接口针脚定义图B.4 UART方式通信的接线方法图B.5 IIC方式通信的接线方法图C.1 CN4四芯输出线公端尺寸.. 图C.2 CN4四芯输出线母瑞尺寸图C.3 CN4接口针脚定义图C.4 UART方式通信的接线方法图C.5 IIC方式通信的接线方法图D.1 位信号图D.2 数据信号图D.3 通信起始和停正位信号图D.4 通信应答时序，图E.1 位信号图E.2 数据传输字节图E.3 字节传输顺序和间隔图E.4 协议格式
1
.8 10 10 12 13 16 18 22
.5 ... 12
12 13 14 14 14 15 16 16 17 17 17 18 .18 19 19 22 22 23 23
. JB/T117202013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国家用自动控制器标准化技术委员会（SAC/TC212）归口。 本标准起草单位：深圳市鑫汇科电子有限公司、广东美的生活电器制造有限公司、江苏常恒集团自
动控制器有限公司、广州威凯检测技术有限公司、深圳拓邦股份有限公司、中国电器科学研究院有限公司、浙江盾安人工环境股份有限公司、浙江美大实业股份有限公司，浙江绍兴苏泊尔生活电器有限公司、 奔腾电器（上海）有限公司、宁波欧知电器科技有限公司、杭州星帅尔电器股份有限公司、佛山市中格威电子有限公司。
本标准主要起草人：梁鹤鸣、谢荣华、杜立、卢海东、李新峰、孔睿迅、江向荣、赵礼荣，柯赐龙、 户文成、复志生、干文强、黄涛。
本标准为首次发布。
1I JB/T11720—2013
一体式电磁加热控制器
1范围
本标准规定了一体式电磁加热控制器（以下简称控制器）的术语和定义、分类、主要技术参数和型号命名。技术要求、试验方法、检验规则及标志、包装，运输和览存。
本标准适用于装在家用和类似用途的、带有通信接口，包含电磁能量转换装置，额定功率不超过 3000W的电磁加热器具的控制器。
本标准不适用于：一专门用工业用途的一体式电磁加热控制器：一在易燃易爆环境下工作的一体式电磁加热控制器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的别用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用了本文件。
GB/T1019家用和类似用途电器包装通则 GB4706.1一2005家用和类似用途电器的安全第1部分：通用要求 GB4706.29一一2008家用租类以用途电器的安全便式电磁灯的特殊要求 GB17196一1997：连接器件连接铜导线用的扇形快速连接端头安全要求 GB14536.1一2008家用和类似用途电白动控制器第1部分：通用要求 QB/T1236—2008电磁灶
3术语和定义
下述术语和定义适用于本文件。 3.1控制器硬件相关定义 3.1.1
电磁加热inductionheating 通过感应线圈的电磁场产生涡流电流给特定部位加热的一种加热方式。
3.1.2
一体式电磁加热控制器integratedinductionheatingcontrol 实现电磁加热控制功率，包含电磁能量转换装置，状态监测、规定形式的通信接口和电源接口的
体式控制器。 3.1.3
控制面板 control panel 通过通信接口控制控制器的工作状态的外置式面板或装置。
3.1.4
感应线圈induction coil 产生感应涡流电流的线圈。
1 JB/T11720—2013
3.1.5
电源引入端口 powerinputinterface 控制器与供电系统连接的接入装置。
3.1.6
通信端口 communicationinterface 控制器的通信信号接入装置。
3.2控制器安全相关定义 3.2.1
正常工作 normaloperation 控制器能够正常输入与输出，并不会出现任何障碍与危险的工作状态或过程。
3.3控制器软件安全相关定义 3.3.1
软件故障/错误发现时间softwarefault/errordetectiontime 由规定的控制器响应的软件起动到故障/错误发生之间的时问周期。
3.3.2
一位总线奇偶性singlebitbusparity 总线扩展一位，并用这一扩展位发现错误的一种故障/错误控制技术。
3.3.3
数据穴余data redundancy 产生几余数据贴存的一种代码安全形式。
3.3.4
传输穴余transferredundancy 数据被至少连续传输两次，然后被比较的一种代码安全形式。这种技术特辨别出偶发错误。
3.3.5
汉明距离hammingdistance 体现代码发现和纠正错误的能力的一种统计度量方法。两个代码字的汉明距高等丁两个代码字中位
差的数。 3.3.6
频率监测 frequencymonitoring 把时钟频率与一个独立的固定频率相比较的一种故障/错误控制技术。
3.3.7
程序顺序的逻辑监测logical monitoring of theprogramme sequence 监测程序顺序的逻辑执行的一种故障/错误控制技术。
3.3.8
程序顺序的时隙监测 time-slot monitoring of the programme sequence 周期地触发基独立时钟基准的计时装置而用监测程序功能和顺序的一种故障/错误控制技术。
3.3.9
似真检查plausibilitycheck 对程序执行、输入或输出进行检查，以确认是否有不能客许的程序顺序，计时或数据的一种故障
错误控制技术。
在完成一定数量的循环或检查被零除后，引入一个额外的中断，是一个例子。
2 JB/T117202013
3.3.10
修改的检查和modified checksum 产生并存代表存器中全部字内容的一个单字的一种故障/错误控制技术。在白检期间，从相同
的算法中形成一个检查和，并与被贴存的检查和比较。 3.3.11
多重检查和multiple checksum 产生并贮存代表待测贮存区域内容的一个独立字的一种故障/错误控制技术。在白检期问，从相同
的算法形成一个检查和并与为该区域的贮存的检查和比较。 3.3.12
单字的循环穴余检查CRC-singleword 产生代表存器内容的一个单字的一种故障/错误控制技术。在自检期间，使用相同的算法产生另
外一个特征字与贮存的字相比较。 3.3.13
双字的循环穴余检查 CRC-double word 产生代表些存器内容的至少两个学的一种故障/错误控制技术。在自检期间，使用相同的算法产生
相同数量的特征字与存的字相比较。 3.3.14
带有比较的穴余贮存器redundantmemorywithcomparison 把贮存器中有关安全的内容按不同格式在分离的区域此存两次，以便可以比较两者的错误控制的一
种结构。 3.3.15
静态贮存器测试staticmemorytest 预定只检测静态错误的一种故障/错误控制技术。
3.3.16
带有多位穴余的字保护wordprotectionwithmultiredundancy 被试贮存器区域中的每一字产生元余位数并贴存的一种故障/错误控制技术。当读每一字时，进行
奇情性校验
识别所有的一位和二位错误以及某些三位或多位错误的汉明码是一个例子。 3.3.17
带有一位穴余的字保护wordprotectionwithsinglebitredundancy 把一位加到被试贴存器区域的每一宇，并且贮存的一种故障/错误控制技术，产生的奇偶性或者为
奇数或者为偶数。当读每一学时，进行奇偶性校验。 3.4通信相关定义与规范 3.4.1
HIC (inter-integrated circuit) 是由Philips公司开发的两线式串行总线，用丁连接微控制器及其外围设备。是微电子通信控制领
域广泛采用的一种总线标准。由一条串行数据线（SDA）、一条申行时钟线（SCL）构成。 3.4.2
UART (universal asynchronous receiver/transmitter) 通用异步收发器（异步申行通信口）的英文缩写，它包括了RS232、RS449.RS423、RS422和RS485
等接口标准规范和总线标准规范，即UAR工是异步串行通信口的总称。
3 JB/T11720-2013
3.4.3
串行时钟线 serial clock line 利用电平变化使多器件数据同步传输的通信线
3.4.4
串行数据线 serial data line 利用电平变化在发送器与接收器问传输数据的通信线
3.4.5
光隔离 photoelectrical coupling isolation 光耦合器以光为媒介传输电信号。它对输入，输出电信号有良好的隔离作用。
3.4.6
发送器 transmitter 发送数据到总线的器件。
3.4.7
接收器 reciever 从线接收数据的器件。
3.4.8
主机host 能控制总线，初始化发送、产生时钟信号和终止发送的器件。
3.4.9
从机client 被主机导址的器件。
3.4.10
同步 sync 两个或多个器件同步时钟信号的过程。
4分类、主要技术参数和型号命名
4.1 按电源接入方式分类 4.1.1 通过耦合器连接。 4.1.2 2通过插片端子连接。 4.1.3 通过螺钉端子连接。 4.2 按使用环境等级分类 4.2.1 工作环境温度为-25℃~55℃。 4.2.2 T作环境温度为-5C~55℃。 4.3 主要技术参数
制造厂应声明以下技术参数： a）额定电压，单位为伏（V)： b）电源频率，单位为赫（Hz)： c）额定电流，单位为安（A）： d）额定功率，单位为瓦（W)： e）正常工作温度，单位为摄氏度（C）：
4 JB/T117202013
f）安装尺寸，单位为毫米（mm） g）重量，单位为千克（kg）。
4.4型号命名
控制器的型号命名规则按图1所示规定进行。
浙
设计序号安装尺寸通信接口电源接口额定电压【单位为伏（V)】/额定输入功率［单位为瓦（W）I 小类代号：X为单项大类代号：X为电磁式加热控制器
图1控制器的型号命名规则
5技术要求
5.1外观尺寸要求
外观尺寸要求如下： a）外观应加工良好、无影响安全、性能及商品价值的伤痕、裂纹、变形、毛刺等缺陷。 b）外部安装尺寸应符合相关的图样要求。控制器安装尺小参见附录A。
5.2标志要求 5.2.1控制器上应有以下标志：
a）制造商名称或商标： b）型号标志： c）额定电压或工作电压范围： d）电源性质： e）电源频率： f额定功率： g）外壳防护等级，IPOO无需标识： h）电源连接方法或标志： i）通信接口连接方法或标志： i）工作环境温度。
5.2.2控制器标志应清晰可辨且经久耐用。 5.3安全要求 5.3.1 最大输入功率偏差
控制器的最大输入功率偏差应符合表1的要求。
5
