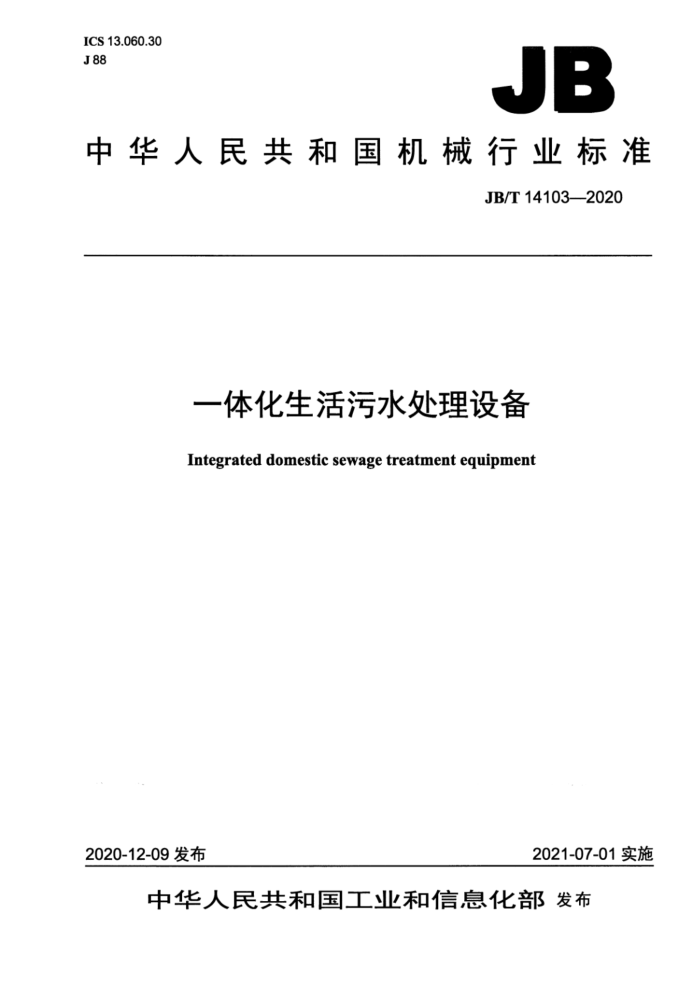

JB
中华人民共和国机械行业标准
JB/T14103—2020
一体化生活污水处理设备
Integrated domestic sewage treatment equipment
2020-12-09发布
2021-07-01实施 目 次
前言 1范围. 2规范性引用文件 3术语和定义. 4命名与工艺原理 4.1基本命名. 4.2工艺原理. 5技术要求..
I
5.1 适用条件 5.2 材料要求. 5.3 外观要求.. 5.4 制造要求.. 5.5 涂覆要求. 5.6 焊接要求 5.7 电气和控制要求 5.8 结构要求. 5.9 强度及密封性要求 5.10 安装吊装要求 5.11 性能要求... 5.12 安全要求. 6试验方法 6.1 材料检测. 6.2 外观检测， 6.3 尺寸偏差检测. 6.4 涂覆涂层检测， 6.5 焊接件检测. 6.6 电气和控制检测 6.7 结构要求 6.8 强度及密封性试验. 6.9 设备安全距离检测 6.10 性能检测. 6.11 安全要求 7检验规则 7.1 检验分类. 7.2 出厂检验 7.3 型式检验. 8标志、包装、运输和贮存 8.1标志. 8.2 包装.. 8.3 运输和贮存
9
图1一体化设备的工艺原理
表1进水水质要求表2主体尺寸公差要求表3出水水质指标. 表4检测项目和方法. 表5检验项目及检验方法 前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。 本标准起草单位：浙江德安科技股份有限公司、绍兴市质量技术监督检测院、中国市政工程华北设
计研究总院有限公司、聚光科技（杭州）股份有限公司、河南省城乡规划设计研究总院有限公司、凌志环保股份有限公司，黑龙江大学，南方泵业智水（杭州）科技有限公司，浙江正境环保科技有限公司蓝深集团股份有限公司、余姚市浙东给排水设备有限公司、北京奥倍尔环保科技有限公司、江苏帕洛阿尔托环保技术研究院有限公司、浙江锦态环保设备有限公司、四川森泉环保科技有限公司。
本标准主要起草人：沈忠昀、俞建德、骆明儿、顾坚、孙成才、许铁夫、曹霞、胡晓亮、池建学、 凌建军、俞兴平、刘磊、罗燕、屠国平、陈芳、成光、潘松青、高燕、赵亮、徐扬纲、陈斌、朱代华、 杨亮、刘会平、蔡晓泉。
本标准为首次发布。 一体化生活污水处理设备
1范围
本标准规定了一体化生活污水处理设备（以下简称一体化设备）的术语和定义，命名与工艺原理、
技术要求、试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于采用厌氧/缺氧/好氧工艺的村镇小型一体化生活污水处理设备：日处理规模小于或等
于1000m/d。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191 包装储运图示标志 GB/T825 吊环螺钉 GB/T1184形状和位置公差未注公差值 GB2894安全标志及其使用导则 GB/T3768 声学声压法测定噪声源声功率级和声能量级采用反射面上方包络测量面的简易法 GB/T4208 外壳防护等级（IP代码） GB/T6388 运输包装收发货标志 GB/T6920水质PH值的测定玻璃电极法 GB7231工业管道的基本识别色、识别符号和安全标识 GB/T7251.1低压成套开关设备和控制设备第1部分：总则 GB/T8196机械安全防护装置固定式和活动式防护装置的设计与制造一般要求 GB/T8923.1 涂覆涂料前钢材表面处理表面清洁度的自视评定第1部分：未涂覆过的钢材表
面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
GB/T9969 工业产品使用说明书总则 GB/T11893 水质总磷的测定钼酸铵分光光度法 GB/T11901 水质悬浮物的测定重量法 GB/T13306 5标牌 GB/T13384 机电产品包装通用技术条件 GB/T18369 玻璃纤维无抢粗纱 GB/T18370 玻璃纤维无抢粗纱布 GB18613中小型三相异步电动机能效限定值及能效等级 GB18918 城镇污水处理厂污染物排放标准 GB19517 国家电气设备安全技术规范 GB/T26747 水处理装置用复合材料罐 GB/T34329 纤维增强塑料压力容器通用要求 4.2 2工艺原理
一体化设备由厌氧单元、缺氧单元、好氧单元、加药除磷单元、沉淀单元、过滤单元、消毒单元、
污泥存储单元、污泥回流系统、混合液回流系统、控制与监测系统、搅拌系统等组成。
一体化设备的工艺原理如图1所示。
混合液回流系统
加药除磷单元
预处理 厌氧单元 缺氟单元 好氧单元
过滤单元 消毒单
沉淀单元
中
一达标出水
生活污水
单元
元
污泥回流系统
污泥存储单元
定期外运处理
图1一体化设备的工艺原理
5技术要求
5.1适用条件
一体化设备的适用工作条件如下： a）环境温度应为-10℃～55℃，低温时一体化设备应采取保温措施或埋设在冻土层以下： b）进水生化需氧量（BODs）/化学需氧量（CODc）的比值不应小于0.3，且进水符合表1中的指
标：
c）进水水温不应大于40℃； d）输入电压应为380V土20V或220V土15V
表1进水水质要求
序号 1 2 3 ? 5
单位 mg/L mg/L mg/L mg/L mg/L
项目名称生化需氧量（BODs）化学需氧量（CODcr）
进水指标 ≤150 ≤300 ≤220 ≤40 ≤60
悬浮物（SS）氨氮（以N计）总氮（以N计） 5.2材料要求 5.2.1一体化设备的主体结构宜选用纤维增强塑料工程塑料等非金属材料或经防腐处理后的金属材料。采用纤维增强塑料时增强材料应采用无碱（或中碱）玻璃纤维无抢粗纱或玻璃纤维无抢粗纱布，其性能应分别符合GB/T18369和GB/T18370的要求。 5.2.2生物填料应符合HJ/T245或HJ/T246的规定：填料固定支架应选用纤维增强塑料工程塑料等非金属材料或经防腐处理后的金属材料。 5.2.3沉淀单元内设置斜管（板）沉淀装置时：该装置应符合CJ/T83的规定。 5.3外观要求 5.3.1主体结构外表面应光滑，无裂纹和明显划痕，色泽均匀。 5.3.2主体内表面、隔板等应光滑平整，无纤维、碳钢加强筋等裸露，无明显缺陷。 5.4制造要求 5.4.1一体化设备主体采用纤维增强塑料时，应符合JC/T717、JC/T718、JC/T587、GB/T34329的要求。 5.4.2 2一体化设备主体采用工程塑料时应符合GB/T26747的要求。 5.4.3一体化设备主体采用金属材料时应符合NB/T47003.1的要求。 5.4.4主体尺寸公差应符合表2的要求。
表2主体尺寸公差要求
项目长度直径或宽度高度壁厚
极限偏差
不低于GB/T1184中D级的要求
±10%
5.5涂覆要求 5.5.1主体结构选用普通金属材料时应采取防腐措施，防腐前应严格除锈，除锈质量应符合GB/T 8923.1规定的喷射清理等级Sa2%级。 5.5.2表面防腐处理时，涂覆厚度：
a）直接与水接触部位，厚度为240μm～280μum； b）非与水直接触部位，厚度为160μm～200μm。
