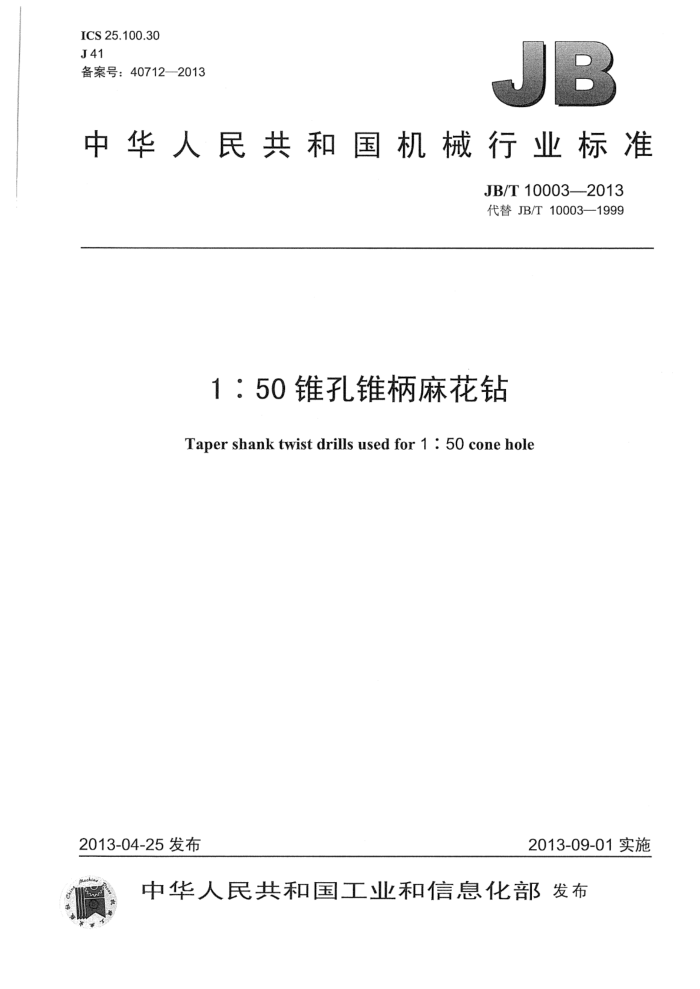

ICS25.100.30 J41 备案号：40712—2013
中华人民共和国机械行业标准
JB/T10003—-2013 代替JB/T10003—1999
1：50锥孔锥柄麻花钻
Taper shank twist drills used for 1 : 50 cone hole
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 JB/T10003—2013
次
目
前言范围
1 2
规范性引用文件 3符号. 4型式和尺寸. 5技术要求 5.1形状和位置公差. 5.2材料和硬度.. 5.3外观和表面粗糙度 6标志和包装. .．标志.
......
2
2
L
......
6.2 包装. JB/T10003--2013
前言
本标准按照GBT1.12009给出的规则起草。 本标准代替JB/T10003—1999《1：50锥孔锥柄麻花钻》，与JB/T10003—1999相比主要技术变化如
下：
修改了5.1.1中表2锥度公差栏中沟槽长100<1<200的范围表示；修改了5.1.2中钻芯增量：一增加了图1中符号说明；修改了5.2.1中焊接麻花钻柄部材料要求。
本标准由中国机械工业联合会提出。 本标准由全国刀具标准化技术委员会（SAC/TC91）归口。 本标准主要起草单位：河南一工工具有限公司。 本标准主要起草人：赵建敏、孔春艳、贵祥生、樊英杰、赵健斌。 本标准所代替标准的历次版本发布情况为：
JB/T10003—1999。
II JB/T10003-—2013
1：50锥孔锥柄麻花钻
1范围
本标准规定了1：50锥孔锥柄麻花钻的符号、型式和尺寸、技术要求、标志和包装的基本要求。 本标准适用于直径为12mm～30mm的1：50锥孔锥柄麻花钻。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1443机床和工具柄用自夹圆锥
3符号
d：麻花钻小头直径； di：麻花钻大头直径； I：麻花钻总长； 11：沟槽长度； Lo：小头直径距顶角长度； 12=麻花钻小头距大头长度。
4型式和尺寸
4.11：50锥孔锥柄麻花钻的型式和尺寸按图1和表1的规定。 4.2标记示例：
直径d=12mm，沟长l=190mm的1：50锥孔锥柄麻花钻的标记为： 1：50锥孔锥柄麻花钻12×190JB/T10003—2013。
莫氏圆锥柄
1:50
H
图1 JB/T10003--2013
表1
单位为毫米
d
莫氏圆锥柄号
d1
Lo
5
l2
基本尺寸 极限偏差
15.1 16.9 20.2 22.2 24.3 26.3 29.4 31.4 34.5 36.5
290 380 355 455 385 485 430 530 445 545
190 280 255 355 265 365 280 380 295 395
155 245 210 310 215 315 220 320 225 325
12
12
0 0.043
2
16
16
20
20
3
0.052
25
25
X
30 莫氏圆锥锥柄的尺寸和公差按GB/T1443的规定。
30
0
0.062
5技术要求
5.1 形状和位置公差 5.1.1 形状和位置公差按表2的规定。
表2
单位为毫米
直径d
≥12～16
≥20～30
0.10
工作部分对柄部轴线的径向圆跳动钻心对工作部分轴线的对称度切削刃对工作部分轴线的斜向圆跳动
0.30
0.36
0.20 0.05 0.04 0.03
≤100 100<<200 ≥200
锥度公差
5.1.2工作部分钻芯增量为：每100mm长度上为2mm～2.6mm。 5.2材料和硬度 5.2.11：50锥孔锥柄麻花钻用W6Mo5Cr4V2或同等性能的其他牌号高速工具钢制造。
焊接1：50锥孔锥柄麻花钻柄部用45钢或同等性能以上的其他牌号钢材制造。 5.2.2工作部分的淬硬范围：整体1：50锥孔锥柄麻花钻在离钻尖五分之四沟槽长度上，焊接1：50 锥孔锥柄麻花钻在离钻尖四分之三沟槽长度上。
工作部分的硬度：≥63HRC；扁尾硬度：≥25HRC。
5.2.31：50锥孔锥柄麻花钻应经蒸汽处理或其他表面强化处理。 5.3外观和表面粗糙度 5.3.11：50锥孔锥柄麻花钻刃口应锋利，不得有崩刃、裂纹、刻痕及磨削烧伤等影响使用性能的表面 2 JB/T10003--2013
缺陷；焊接1：50锥孔锥柄麻花钻在焊接处不得有砂眼和未焊透现象。 5.3.21：50锥孔锥柄麻花钻的表面粗糙度按表3的规定。
表3
单位为微米
后面 Rat 6.3
刃带 Ra 6.3
沟槽 Ra 12.5
柄部表面 Ra 1.25
6标志和包装
6.1标志 6.1.1产品上应标志：
一制造厂或销售商的商标；一麻花钻直径和沟槽长度、锥度；高速钢代号（HSS）。
-
6.1.2包装盒上应标志：
一制造厂或销售商的名称、地址和商标；本标准规定的标记； -高速钢代号或牌号；一件数；制造年月。
6.2 2包装
1：50锥孔锥柄麻花钻在包装前应经防锈处理，包装应牢固，防止运输过程中损伤。
