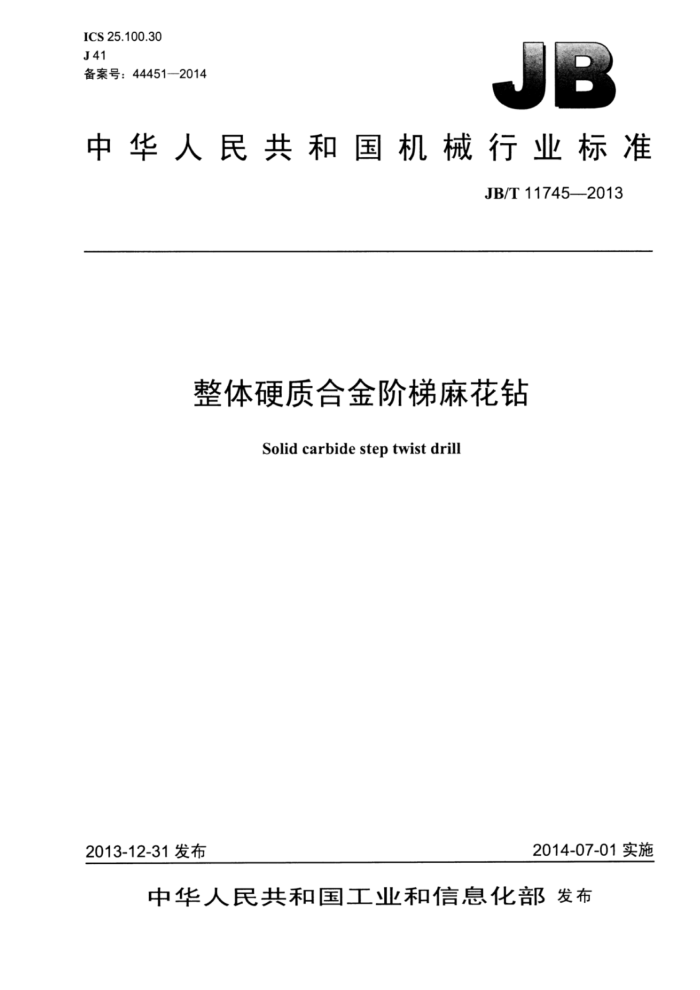

ICS25.100.30 J41 备案号：44451-2014中华人民共和国机械行业标准
JB/T11745—2013
整体硬质合金阶梯麻花钻
Solid carbide step twist drill
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T11745—2013
目 次
前言范围.
！
OEE
1
规范性引用文件符号.
3
4 型式与尺寸 5 技术要求 6
标志和包装 6.1 标志 6.2 包装.
！ JB/T117452013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国刀具标准化技术委员会（SAC/TC91）归口。 本标准起草单位：株洲钻石切削刀具股份有限公司。 本标准主要起草人：罗胜、汤爱民、屈植华、周红翠。 本标准为首次发布。
II JB/T117452013
整体硬质合金阶梯麻花钻
1范围
本标准规定了整体硬质合金直柄阶梯麻花钻的型式和尺寸、技术要求、标志和包装等基本要求。 本标准适用于M3～M16螺纹底孔加工用整体硬质合金阶梯麻花钻。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1804一般公差未注公差的线性和角度尺寸的公差 GB/T18376.1硬质合金牌号第1部分：切削工具用硬质合金牌号
3符号
d——整体硬质合金阶梯麻花钻钻孔部分直径： d2——整体硬质合金阶梯麻花钻孔部分直径：
一整体硬质合金阶梯麻花钻柄部直径：一整体硬质合金阶梯麻花钻总长：一整体硬质合金阶梯麻花钻钻孔部分长度：整体硬质合金阶梯麻花钻槽长：钻尖顶角；
1 12 a
B 螺旋角； —阶梯锥角。
4型式与尺寸
4.1阶梯麻花钻的型式按图1的规定
12
图1
4.2尺寸按表1和表2所示规定。 4.3标记示例：
示例：钻孔部分直径di=5mm，钻孔部分长度li=16mm的整体硬质合金阶梯麻花钻的标记为：整体硬质合金阶梯麻花钻5×16.5JB/T11745-2013 JB/T117452013
表1
单位为毫米
d h6 6.0 6.0 6.0 8.0 10.0 12.0 14.0 10.25 14.0 16.0
di h7 2.5 3.3 4.2 5.0 6.75 8.5
dz h8 3.4 4.5 5.5 6.6 9.0 11.0
适用螺纹孔 M3 M4 M5 M6 M8 M10 M12 M14 M16
1
11 8.8 11.4 13.6 16.5 21.0 25.5 30.0 34.5 38.5
12 28 28 28 41 47 55 60 65 73
B
a
7
60 66 66 79 89 102 107 115 123
140°
30°
90°
12.0 16.0 14.0
18.0
18.0
表2
单位为毫米
d h6 6.0 6.0 6.0 8.0 10.0 12.0 8.75 11.0 14.0
di h7 2.65 3.4 3.50 4.5
d2 hs
11 8.8 11.4 13.6 16.5 21.0 25.5 30.0 34.5 38.5
适用螺纹孔 M3X0.35 M4X0.5 M5X0.5 M6X0.75 M8X1.0 M10X1.25 M12X1.5 M14X1.5 M16X1.5
12 28 2.8 28 41 47 55 60 65 73
B
1
cr
7
60 66 66 79 89 102 107 115 123
5.5
4.50 5.25 6.6 7.00
9.0
140°
30°
90°
10.50
14.0
16.0 12.50 16.0 18.0
14.50
18.0
5 技术要求
5.1 阶梯麻花钻采用GB/T18376.1规定的K30或K40牌号的硬质合金制造。 5.2 阶梯麻花钻钻孔部分直径（dz）倒锥度：每100mm长度上为0.04mm～0.1mm。 5.3 阶梯麻花钻柄部夹持部分圆柱度公差为0.005mm。 5.4 总长【公差按表3的规定
表3 30<≤100
单位为毫米
总长公差
100<≤150
±0.8
±1
5.5 槽长12公差按表4的规定。 5.6 阶梯钻的钻孔部分长度li公差按GB/T1804中未注公差等级中等m级要求。 5.7 柄端倒角尺寸及公差应符合表5的规定。 5.8 芯厚增量公差应符合表6的规定。
2 JB/T11745—2013
表4 6<≤30 ±0.5
单位为毫米
槽长公差
30<2≤100
± 0.8
表5
柄径dmm 6≤d≤12 12
倒角公差 mm
角度公差 ±2° ±2°
± 0.1 ± 0.1
表6
单位为毫米
0.5~5 ±0.02/10
>5~10 ±0.015/10
槽长刃径比芯厚增量公差mm
>10 ±0.01/10
5.9阶梯钻的顶角α一般为140°，顶角公差为土2°
阶梯钻的螺旋角β一般推荐为30°，螺旋角公差为土1.5°
5.10
5.11梯钻的阶梯锥角一般为90°，公差为士1°
2整体硬质合金阶梯钻钻孔部分外径对柄部轴线的径向圆跳动公差为0.015mm；钻芯对柄部轴线
5.12
的对称度公差为0.02mm；主切削刃对柄部轴线的斜向圆跳动公差为0.02mml。 5.13 体硬质合金阶梯钻表面粗糙度按表7的规定。
单位为微米
表7
表面粗糙度Ra
部位沟槽刃带后刀面柄部
0.4 0.4 0.4 0.4
6 标志和包装
6.1标志 6.1.1产品上应标志制造厂商标、钻孔部分直径和材料，标志应整齐、美观、清晰。 6.1.2 包装盒上应标志产品名称、标准编号、制造厂或销售商名称、地址和商标、钻孔部分的直径、 材料、件数、制造年月。 6.2 包装
整体硬质合金阶梯钻在包装前应清洗干净，包装必须牢固，并能防止运输过程中的损伤。
