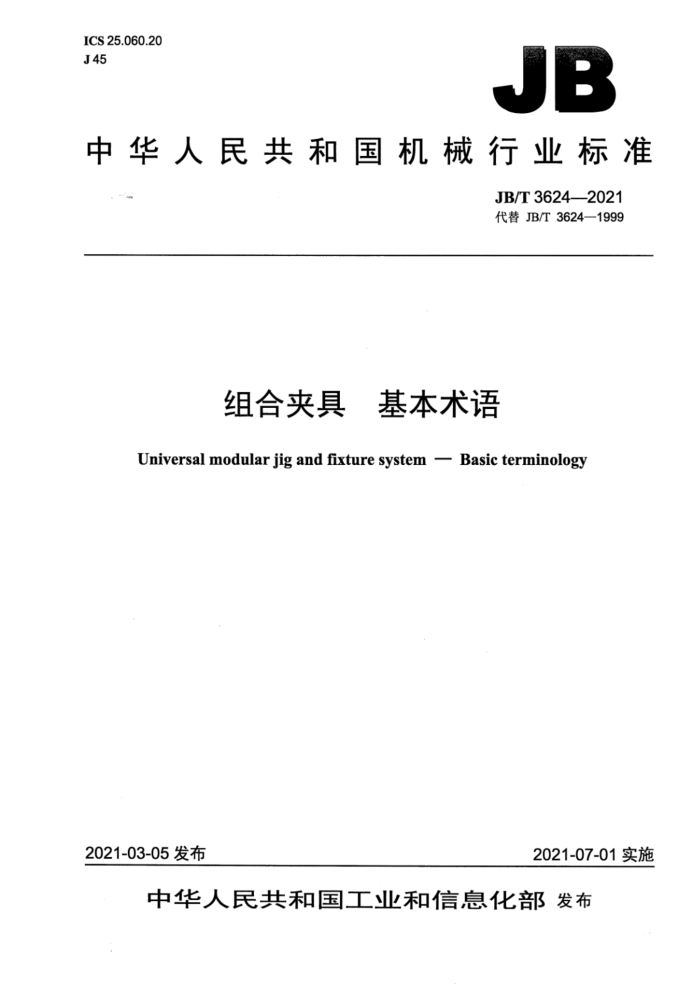

中华人民共和国机械行业标准
JB/T3624—2021 代替JB/T3624—1999
组合夹具 基本术语
Universal modular jig and fixture system - Basic terminology
2021-03-05发布
2021-07-01实施 目 次
.II
前言.. 范围. 2一般术语 3组装术语.
7
0EE9099900990EEE90 前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T3624--1999《组合夹具基本术语》，与JB/T3624—1999相比主要技术变化
如下：
将“由可以循环使用的”修改为“由可以重复使用的”（见2.1，1999年版的2.1）；将术语“系列的英文对应词由“system”修改为“series”（见2.3，1999年版的2.3）将“在组合夹具中，按元件间定位结构型式而区分的产品。有槽系列组合夹具和孔系列组合夹具。”中的后面一句修改为“注：可区分为槽系列组合夹具和孔系列组合夹具。”（见2.3，1999 年版的2.3）；将“在同一组合夹具系列中，根据结构要素不同而划分的产品。如槽系列有1612、8和6 等品种。”中的后面一句修改为“注：如槽系列有16mm、12mm、8mm和6mm等品种。" （见2.4，1999年版的2.4）； -将不宜划入本标准2.8～2.13中所定义的其它元件”修改为“不宜划入基础件~支承件～定位件、导向件、压紧件、紧固件的其他元件”（见2.14，1999年版的2.14）；删除“组装站”的定义（见1999年版的3.5）；删除“组装室”的定义（见1999年版的3.6）。
本标准由中国机械工业联合会提出。 本标准由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本标准起草单位：天津市泽尔数控机床成套有限公司、天津组合夹具研究所、烟台机床附件研
究所。
本标准主要起草人：吴建民、王颖莲、张越东。 本标准所代替标准的历次版本发布情况为：
JB3624—1984-JB/T3624—1999。 组合夹具 基本术语
1范围
本标准规定了组合夹具的一般术语和组装术语。 本标准适用于组合夹具的设计、制造、组装和使用。
2一般术语
2.1
组合夹具universal modular jig and fixture system 由可以重复使用的标准化、系列化的夹具元件配套组成，根据工艺要求能组装和拆卸的夹具。
2.2
结构要素 constructional element 构成组合夹具元件的主要子结构，包括子结构的形状、尺寸和相对位置，以满足设计、制造和使用
的一致性。 2.3
系列 series 在组合夹具中，按元件间定位结构型式而区分的产品。 注：可区分为槽系列组合夹具和孔系列组合夹具。
2.4
品种type 在同一组合夹具系列中，根据结构要素不同而划分的产品。 注：如槽系列有16mm、12mm、8mm和6mm等品种。
2.5
槽系列组合夹具universalmodular jigand fixturesystemwith slots 主要通过定位键与定位槽确定元件之间相互位置的组合夹具。
2.6
孔系列组合夹具universal modular jig and fixture system withholes 主要通过定位销与定位孔确定元件之间相互位置的组合夹具。
2.7
元件elements 根据不同功能而设计的组合夹具标准件。
2.8
基础件baseelements 主要用于组装夹具底座的元件。
2.9
支承件bodyelements 2.10
定位件locatingelements 主要用于确定元件与元件之间及元件与工件之间相互位置的元件。
2.11
导向件guidingelements 主要用于导向或确定位置的元件。
2.12
压紧件clampingelements 主要用于压紧工件或其他元件的元件。
2.13
紧固件fastening elements 主要用于连接和紧固元件的元件。
2.14
其他件 miscellaneous elements 不宜划入基础件、支承件、定位件、导向件、压紧件、紧固件的其他元件。
2.15
合件unit 根据不同功能而设计的、在组装使用中不拆卸的部件。
3组装术语
3.1
组装assembly 根据夹具设计原理和工件的工艺要求，用组合夹具元件装配成一套夹具的全过程。
3.2
组装复杂等级 complicationgradeof assembly 衡量组合夹具组装过程的难易程度和工作量大小的一种评定方法。
3.3
自然套sets 以组装好的一套组合夹具作为计套单位。
3.4
标准套 standard sets 以统一规定的一定的组装复杂等级作为计套单位。 中华人民共和国
机械行业标准组合夹具基本术语
JB/T3624—2021
*
