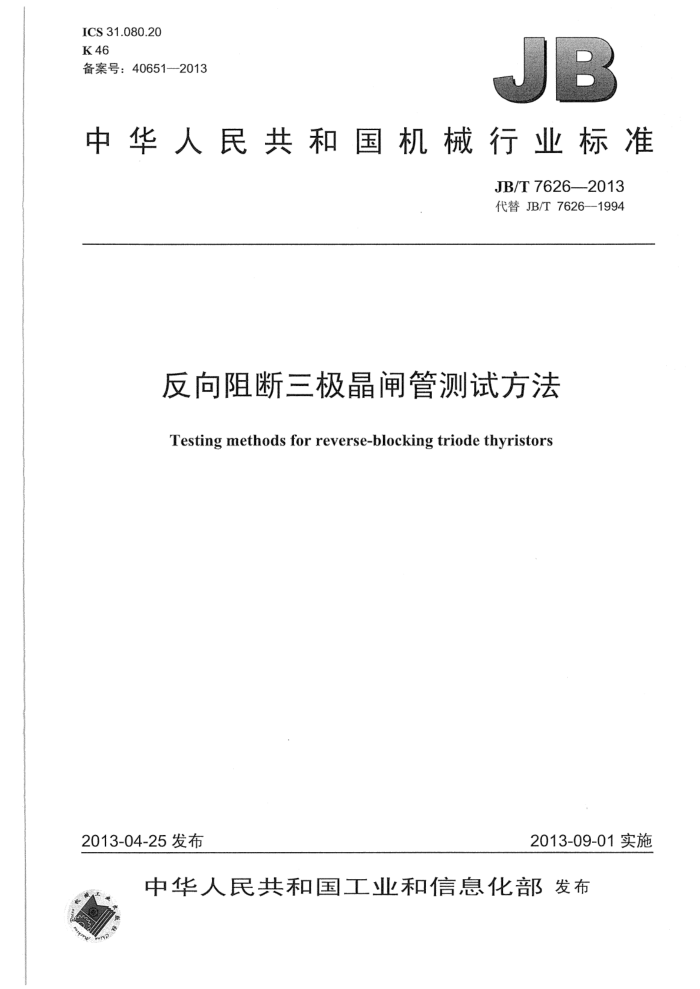

ICS31.080.20 K46 备案号：406512013
中华人民共和国机械行业标准
JB/T7626-2013 代替JB/T7626-1994
反向阻断三极晶闸管测试方法
Testing methods for reverse-blocking triode thyristors
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 JB/T7626—2013
目 次
前言
IV
范围. 2 规范性引用文件. 3 术语和定义
1
般测试要求 4.1 测试用电源. 4.2 测量仪器仪表 4.3 大气条件 4.4 温度基准点和温度控制要求 4.5 热平衡. 电特性测量
4
...........
.... .......
5
5.1 通态电压（VT、VTM） 5.2 反向峰值电流（IRM） 5.3 断态电流（ID、IDM） 5.4 擎住电流（IL） 5.5 维持电流（IH） 5.6 门极触发电流和门极触发电压（IGr和VGT） 5.7 门极不触发电压和（或）门极不触发电流（VGD和IGD） 5.8 门极控制延迟时间和开通时间（ta和tgt） 5.9 关断时间（ta） ..**+* 5.10 断态电压临界上升率（dv/dt） 5.11 通态伏安特性（ITM-VTM） 5.12 恢复电荷和反向恢复时间（O和tr） 6热特性测量 6.1 基准点温度（Tref） 6.2 热阻（Rth） 6.3瞬态热阻抗测量（Zh） 7额定值检验 7.1 反向不重复峰值电压（VRSM） 7.2 断态不重复峰值电压（VDsM） 7.3 通态（不重复）浪涌电流（ITsM） 7.4 Pt...... 7.5 快开关晶闸管的通态电流（ITRM） 7.6 通态电流临界上升率（di/dt） 7.7 门极平均功率（PG(Av)） 7.8 门极正向峰值功率、门极正向峰值电流和门极正向峰值电压（PGM、IFGM和VFGM） 7.9 门极反向峰值电压（VRGM） 7.10 管壳不破裂峰值电流
10 .12 18 19
ARRLL
20 *.23 .23
24 .28 30 ..30 31 ..32 .33 35 44 ..46 ..46
中
...48
.....-.........
.48
1 JB/T76262013
8热循环负载试验 8.1 目的... 8.2 原理电路和波形
.50 ....50
.50 51
8.3 电路说明和要求.. 8.4 试验程序. 8.5 规定条件，附录A（规范性附录）热敏斜率测量方法 A.1 概述. A.2 原理电路， A.3 测量程序附录B（规范性附录）中频通态电流额定值表示方法. B.1 最大正弦半波中频通态电流额定值（适用时） B.2 最大梯形波中频通态电流额定值（适用时）图1 通态电压测量电路（直流法）图2 通态电压测量（示波器法）图3 通态电压测量原理电路（脉冲法）图4反向峰值电流测量电路图5送 断态电流测量电路（直流法）图6 断态电流测量电路（示波器法）图7 断态峰值电流测量电路图8 擎住电流测量电路图9 擎住电流波形. 图10 维持电流测量电路图11 门极触发电流和门极触发电压测量电路图12 门极不触发电压和（或）门极不触发电流测量电路图13 门极控制延迟时间和开通时间测量电路图14 确定时问.t.的波形图15 门极控制延迟时间和开通时间波形图16 关断时间波形．图17 关断时间测量基本电路. 图18 关断时间测量电路（方法1）图19 关断时间测量电路（方法2）图20 关断时间波形（方法2）图21 断态电压临界上升率测量电路. 图22 断态电压临界上升率波形（线性上升法）图23 断态电压临界上升率波形（指数上升法）图24 恢复电荷和反向恢复时间测量电路（正弦半波法）图25 确定脉冲持续时间、恢复电荷和反向恢复时间的波形（正弦半波法）图26 恢复电荷和反向恢复时间测量电路（矩形波法）图27 确定脉冲持续时间、恢复电荷和反向恢复时间的波形（矩形波法）图28 门槛电压和通态斜率电阻的确定图29 热阻测量电路图30 校准和测量装置
S 52 52 52 53 54 54
+
F
10 1 11 12 13
15 16 18 18 19 ...20
21 22 22 25 25 27
II JB/T76262013
图31 瞬态热阻抗曲线图32 瞬态热阻抗测量电路图33 反向不重复峰值电压试验电路，图34 断态不重复峰值电压试验电路图35 通态（不重复）浪涌电流试验电路，图36 产t曲线示例.. 图37 产t试验电流波形图38 Ft试验电路图39 施加反向电压时，快开关晶闸管正弦半波通态电流试验基本电路图40 施加反向电压时，快开关晶闸管正弦半波通态电流试验电流和电压波形图41 施加反向电压时，快开关晶闸管正弦半波通态电流试验扩展电路图42 抑制反向电压时，快开关晶闸管正弦半波通态电流试验基本电路... 图43 抑制反向电压时， 快开关晶闸管正弦半波通态电流试验电流和电压波形图44 抑制反向电压时，快开关晶闸管正弦半波通态电流试验扩展电路图45 施加反向电压时，快开关晶闸管梯形波通态电流试验电路图46 施加反向电压时，快开关晶闸管梯形波通态电流试验电流和电压波形图47 抑制反向电压时，快开关品晶闸管梯形波通态电流试验电路图48 抑制反向电压时，快开关晶闸管梯形波通态电流试验电流和电压波形图49 通态电流临界上升率试验原理电路. 图50 阻尼正弦波通态电流临界上升率波形图51 门极平均功率试验电路图52 门极正向额定值试验电路.. 图53 门极正向额定值示意图. 图54 门极反向峰值电压试验电路，图55 管壳不破裂峰值电流的试验电路. 图56 通过受试器件的反向电流i波形。 图57 热循环负载试验电路. 图58 热循环负载试验电流和受试器件结温变化波形图A.1 热敏斜率测量电路图A.2 热敏电压特性图A.3 瞬态热敏电压曲线图B.1 最大正弦半波中频通态峰值电流表示法. 图B.2 最大梯形波中频通态峰值电流表示法..
29 29 30 31 ..32 33 ..33 34 ...36 36 ...37 .38 38 39 40 41 42 43
14 ..45 46 .47 .47 .48 .49 49 .50 ....50 ..52 ....52
53 54 :55
III JB/T7626-2013
前言
本标准按照GBT1.1-2009给出的规则起草，本标准代替JB/T7626--1994《反向阻断三极晶闸管测试方法》，与JB/T7626-一1994相比主要技术变
化如下：
一调整了文本结构； -增加了第2章“规范性引用文件”和第3章“术语和定义” 一修改了电特性测试的一般测试要求（见第4章，1994年版的2.1）；一电特性、热特性、额定值和热循环负载测试的规定条件的具体值一般不规定，改在产品标准
-
中规定；删除了通态电压测量（脉冲法）中，关于脉冲宽度的说明和要求（1994年版的2.2.3.3）；增加了热阻计算公式（11）及其相关物理量计算公式、图、测量程序和规定条件（见6.2.1）；一增加了通过测量热流确定热阻的方法（见6.2.2）；增加了瞬态热阻抗曲线示意图（见6.3.2）；一增加了管壳不破裂峰值电流（见7.10）； -增加了瞬态热敏电压曲线图A.3（见A.2）。 本标准由中国机械工业联合会提出。 本标准由全国输配电用电力电子器件标准化技术委员会（SACTC413）归口。 本标准起草单位：西安电力电子技术研究所、湖北台基半导体股份有限公司、江苏威斯特整流器有
限公司。
本标准主要起草人：蔚红旗、吴拥军、杜凯、李建中。 本标准于1994年12月首次发布，本次为第一次修订。
IV JB/T7626—2013
反向阻断三极晶闸管测试方法
1范围
本标准规定了P门极反向阻断三极晶闸管（以下简称晶闸管）的一般测试要求，电特性测量、热特性测量、额定值检验和热循环负载试验方法。
本标准适用于普通晶闸管和快速晶闸管。双向晶闸管、逆导晶闸管和门极关断晶闸管也可参照使用。 如果改变电表、电源和电极端子的极性并考虑象限特性，本标准规定的测试方法也适用于N门极
晶闸管。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2900.32电工术语电力半导体器件 GB/T15291半导体器件第6部分晶闸管
3术语和定义
GB/T2900.32和GB/T15291界定的术语和定义适用于本文件。
4一般测试要求
4.1测试用电源
测试电路中的所有电源均应有钳位措施，以保护被测（受试）器件在通断、调整和测量时，不致由于浪涌等瞬态现象而损坏。电源波动应不影响测量准确度。
对于通态特性测量，直流电源的峰-峰纹波值不大于10%即可。 对于断态和反向特性测量，直流电压源的峰-峰纹波值不应超过1%，并应特别注意确保任何电压瞬
变不超过被测（受试）器件的电压额定值。
交流电源波形应为正弦波，波形畸变率不大于10%，频率为50Hz土1Hz（另有规定除外）。电源电路中可接入二极管，以避免示波器内的放大器受到不需要的半周脉冲的影响。 .4.2测量仪器仪表
仪器仪表应有保护措施，以避免由于被测（受试）器件的故障或接线错误而引起的过载。为避免不需要的半周脉冲进入示波器的放大器，可在电路中接入二极管。
直流和交流电压表、电流表以及测量用分流器的准确度等级一般不应低于0.5级，且其阻抗对测量系统的影响应可忽略。下列情况可采用准确度等级低于0.5级的仪表：
a）对测量结果没有重要影响： b）对判定产品合格与否没有重要影响： c）按国家标准没有0.5级仪表。
1 JB/T7626-2013
电压基准点为电极电位的基准点，通常为阴极，另有规定的除外。 测量反向小电流时，应采取适当的预防措施（例如采用变压器屏蔽、适当的接地）避免分布电容、
分布电感影响测量准确度，并确保寄生电路电流和外部漏电流远小于被测电流，或对测量结果进行修正。
测量大电流器件时，电压测量节点应与电流传导节点分开。如果测量电流时，电路上的电压降引起的误差可观，或者测量电压时，电路上的电流引起的误差可观，应修正测量结果。
此外，应特别注意尽可能降低分布电感，对大电流器件尤应如此。 4.3大气条件
大气条件应符合如下要求： a）基准测试：温度为25℃±1℃，相对湿度为48%～52%，气压为86kPa～106kPa； b）常规测试：温度为25C土10℃，相对湿度为45%~75%，气压为86kPa～106kPa。 相对湿度和气压对被测参数没有可观影响时，大气条件可仅以温度为准。如果温度偏离25℃较远
且温度对被测参数有明显影响：应按25°C修正测量结果。 4.4温度基准点和温度控制要求
管壳温度（T）基准点为在管壳上的一规定点（见6.1.1）。已知管壳或散热器台面温度梯度时，温度测量点也可规定为其他位置，但应按基准点修正测量结果。
除非另有规定，高温测试在额定最高结温Tim（允许误差为-3℃～0℃）下进行，低温测试在额定最低结温（允许误差为0℃～3℃）下进行。
被测（受试）器件在高、低温箱中或控温夹具上进行高温测试或低温测试时，温度波动范围应为 -2℃～2℃。如果温度波动对被测（试验）参数有明显影响，应修正测试结果。 4.5热平衡
如果把从施加功率到测量之问的时间增加一倍，测量结果的变化不大于规定误差，则认为达到了热平衡。
除非另有规定或在脉冲条件下完成测量，所有电气测量均应在热平衡条件下进行。如果测量条件引起被测参数随时间产生可观变化，则应规定补偿方法（例如规定测量前，被测（受试）器件保持在测量条件下的时间）。
5电特性测量
5.1通态电压（VT、VTM） 5.1.1目的
在规定条件下，测量晶闸管的通态电压。 5.1.2直流法
测量电路如图1所示。在规定的门极电路偏置和阻抗条件下，被测器件进入通态后，调整通态电流达到规定值，测量阳极和阴极端子之间的电压。 5.1.3示波器法
图2a）为瞬时通态电压测量电路，采用正弦半波电压源，其门极电路阻抗和偏置为规定条件。施加规定的电流，被测器件处于通态。图2b）为显示在示波器上的电压-电流曲线。
应注意防止热不稳定。
2 JB/T7626—2013
G.
GB
本VT
GB- 门极偏置电源：G 可调直流电源：R 限流电阻器：VT 被测器件。
图1 通态电压测量电路（直流法）
VT
M
￥VT
GB
TT
VD本
0
R
R2
GB- 一门极偏置电源：G 可调交流电压源； VD1 一抑制不需要的半周电压脉冲的二极管：示波器：R1一已校准的电流测量用无感电阻器： R2—低阻电阻器：VT-被测器件。
M-
b）通态电压与通态电流的关系
a）通态电压测量电路（示波器法）
图2通态电压测量（示波器法）
5.1.4脉冲法 5.1.4.1原理电路
原理电路如图3所示。
Ri
示波器或
?VT
疑瘦装
国
GB- 门极触发源：G 一脉冲发生器：Ri 保护电阻器； R2 一已校准的电流测量用无感电阻器：VT- 被测器件。
图3通态电压测量原理电路（脉冲法）
5.1.4.2电路说明和要求
通态电流脉冲持续时间应使被测器件完全导通，且其持续时间和重复率使被测器件在测量期间的内
