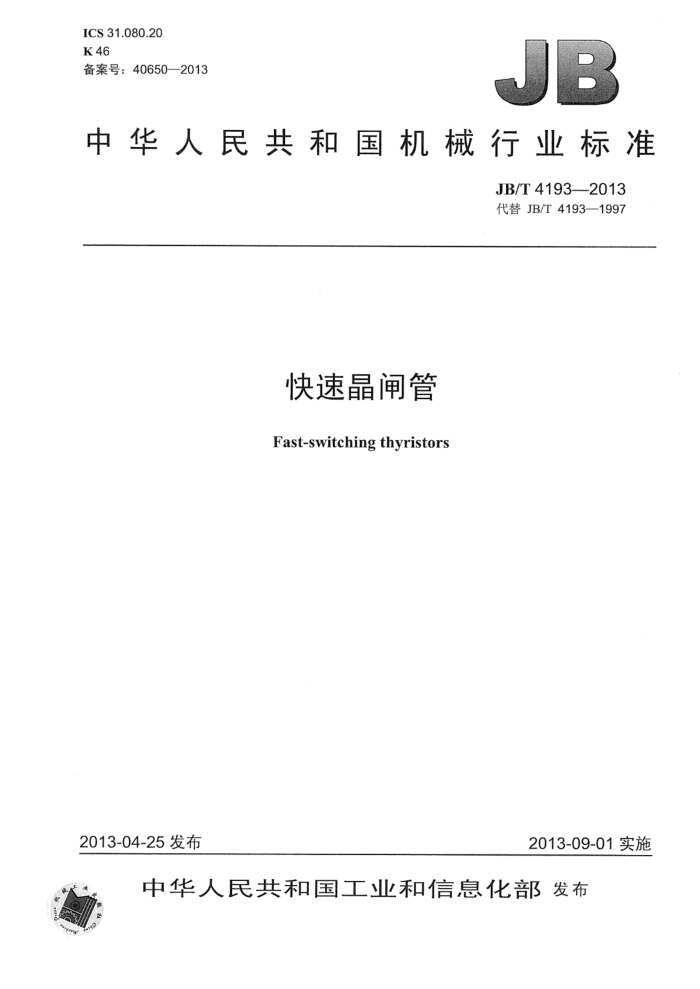

ICS 31.080.20 K46 备案号：406502013
中华人民共和国机械行业标准
JB/T4193--2013 代替JB/T4193—1997
快速晶闸管 Fast-switching thyristors
2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布 中华人民共和 国
机械行业标准快速晶闸管 JB/T4193-2013
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-1印张-27千字 2014年1月第1版第1次印刷
*
书号：15111：10994 网址：http：//www.cmpbook.com 编辑部电话： (010)88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T4193—2013
目 次
前言. 1 范围.
规范性引用文件型号和尺寸
2 3
3.1 型号 3.2 图形符号和端（子）识别. 3.3 外形和尺寸。 4额定值和特性.. 4.1 参数的级数 4.2 额定值. 4.3 特性值 4.4 特性曲线（不作为检验要求） 5检验规则 5.1 逐批检验（A组检验） 5.2 周期检验（B组和C组检验） 5.3 鉴定试验（D组试验） 6质量评定类别标志、包装、贮存和订货单
.......
...
........
7
7.1 标志 7.2 包装.. 7.3 贮存. 7.4 订货单附录A（规范性附录）抽样表. A.1 AQL抽样表 A.2 追加抽样表，附录B（规范性附录）密封细检漏时可接受的泄漏率图1 快速晶闸管的图形符号和端（子）识别标志图2 凸台快速晶闸管的尺寸图3 凹台快速晶闸管的尺寸表1 凸台快速晶闻管的尺寸表2 凹台快速晶闻管的尺寸表3di/dt的级数表4dv/dt的级数.. 表5ta的级数表6最大额定值表7 特性值表8 逐批（A组）检验表9 周期（B组）检验
10
1 JB/T4193—2013
表10 周期（C组）检验表11 鉴定（D组）试验表A.1 AQL抽样表表A.2 追加抽样表. 表B.1 密封细检漏时可接受的泄漏率
6
...............0................
.........-..........
0
0
10
11 JB/T4193—2013
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T4193-—1997《快速晶闸管》，与JB/T4193—1997相比主要技术变化如下：
适用范围调整为100A～3000A（见第1章，1997年版的第1章）； -删除了螺栓形器件（1997年版的3.3.1）；每种凸台快速晶闸管的厚度尺寸增加了35mm土1mm一挡，并增加了KT85和KT100两种规格（见3.3.1); ta的级别增加了R级（4μs～10μs）：并调整了Y和Z级的数值（见表5，1997年版的表7）：工作结温确定为-40℃～125℃贮存温度确定为-40℃～140℃（见表6，1997年版的表8）； -VDRM和VRRM的范围调整为600V~3000V，VDSM-VDRM+100V，VRSM=VRRM+100V（见表6，1997 年版的表8）； -IT(AV增加了2000A、2500A和3000A三挡，有关参数相应调整（见表6和表7）：修改了Ric值的规定（见表7，1997年版的表9）；一删除了逐批检验（A组）中的A2a分组（1997年版的表10）；修改了逐批检验（A组）中，A2b分组测量VTM的电流值以及di/dt和tgt项目的试验电流值《见表 8，1997年版的表10）；删除了周期检验（B组）中的转矩项目和易焊性项目（1997年版的表11）；修改了周期检验（B组）中，B5分组密封检验的方法和合格判据（见表9，1997年版的表11）；删除了周期检验（C组）中的dv/dt项目、didt项目和耐热焊接项目（1997年版的表12）：修改了附录A（见附录A，1997年版的附录A）；增加了附录B。
本标准由中国机械工业联合会提出。 本标准由全国输配电用电力电子器件标准化技术委员会（SAC/TC413）归口。 本标准起草单位：湖北台基半导体股份有限公司、西安电力电子技术研究所。 本标准主要起草人：颜家圣、王正鸣、郭永忠、马海晶、徐志文。 本标准于1977年11月首次发布，1986年2月第一次修订，1997年12月第二次修订，本次为第三
次修订。
III JB/T4193-—2013
快速晶闸管
1范围
本标准规定了管壳额定通态平均电流100A～3000A、阻断特性对称的快速型反向阻断三极晶闸管（以下简称快速品闸管）的型号和尺寸、额定值和特性、检验规则、质量评定类别标志、包装等。
本标准适用于对称快速晶闸管。不对称快速晶闻管也可参照使用。 本标准不适用于快速型门极关断晶闸管。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T49371995半导体器件机械和气候试验方法 GB/T15291半导体器件第6部分晶闸管 JB/T2423电力半导体器件型号编制方法 JB/T4277电力半导体器件包装 JB/T7626-2013反向阻断三极晶闸管测试方法
3型号和尺寸
3.1型号
按JB/T2423的规定，快速晶闸管的型号应符合如下规定： KKXXX-XX X
（字母） 关断时间级数（按表5）（数字） 断态和反向重复峰值电压级数（断态和反向重复峰值电
压的1/100）
（数字） 通态平均电流值［单位为安（A）
器件系列为快速型器件门类为晶闸管
示例：500A、2000V、关断时间31us~40us快速晶闸管的型号为KK500-20U。 3.2图形符号和端（子）识别
快速晶闸管的图形符号如图1所示。 端（子）识别标志如图1所示，或用颜色识别：红色标识阴极端子，如阳极端子和门极端子也用色
标时，则分别使用蓝色（或黑色）和黄色（或白色）。
1 JB/T4193-2013
Ao
-阳极端（子）：K- 阴极端（子）：G -门极端（子）。
图1快速晶闸管的图形符号和端（子）识别标志
3.3外形和尺寸 3.3.1凸台快速晶闸管
凸台快速晶闸管的尺寸应符合图2及表1的规定。
Dmax Di
OT
安装定位孔孔径$3.5+0.2mm，孔深1.3mm~3mm
图2凸台快速晶闸管的尺寸表1 凸台快速晶闸管的尺寸
单位为毫米
管壳型号和尺寸
尺寸代号
KT25 60 25±2
KT33
KT37 85
KT44 90 44±2
KT50 95 50±3
KT78 120 78±3
KT85 135 85±3 100±3
KT100 150
Dmax Di
60 33±2 37±2
14±1 26±1 35±2
a
C d
200、250，300（允差为-10%～10%）
L T
3.2~4.5
3.3.2 凹台快速晶闸管
凹台快速晶闸管的尺寸应符合图3及表2的规定。
2 JB/T4193-2013
Dmax DImir
PT
L
图3凹台快速晶闸管的尺寸表2凹台快速晶闸管的尺寸
单位为毫米
管壳型号和尺寸
尺寸代号
KA14 KA18 KA24 KA30 KA35 KA40 KA44 KA50 KA54
Dmax Dimin A L
43 18 13
37 14 13
50 24 13
65 30 16
80 35 16
85 40 17
90 44 19
95 So 20
100 54 22
200、250、300（允差为-10%～10%）
3.2~4.5
额定值和特性
4
4.1 参数的级数 4.1.1 断态重复峰值电压（VDRM）和反向重复峰值电压（VRRM）的级数为其数值［单位为伏（V)］的 1/100。 参见3.1。 4.1.2 通态电流临界上升率（didt）的级数按表3的规定。
表3didt的级数
单位为安每微秒
di/dt 级 数 4.1.3 断态电压临界上升率（dv/dt）的级数按表4的规定。
50 A
150 C
300 E
100 B
200 D
500 F
800 G
1000 H
表4dv/dt的级数 500
单位为伏每微秒
dv/dt 级数
100 c
200 D
800 F
1000 G
1500 H
2.000 1
E
4.1.4 关断时问（ta）l 的级数按表5的规定。
表5的级数
单位为微秒
4~10 11~20 21~30 31~40 41~50 51~60 61~80 81~100 R
q 级数
U
s
T
V
Y
x
Z
3
