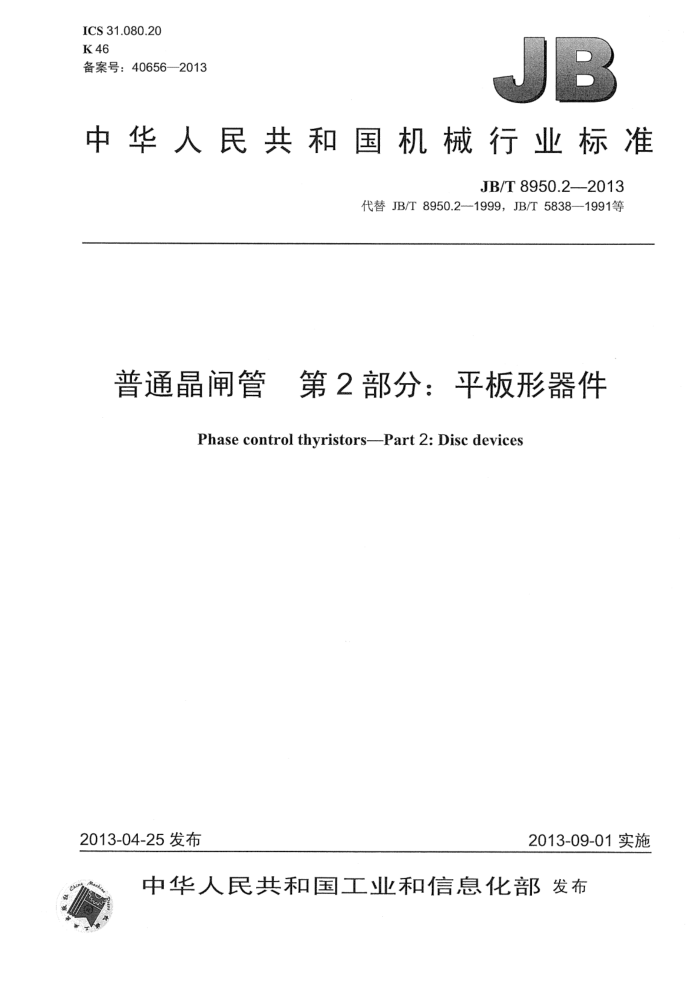

ICS 31.080.20 K46 备案号：40656—2013
中华人民共和国机械行业标准
JB/T8950.2--2013
代替JB/T8950.2-1999，JB/T5838—1991等
普通晶闸管 第2部分：平板形器件
Phase control thyristors---Part 2: Disc devices
2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布 中华 人 民 共 和 国
机械行业标准
普通晶闸管 第2部分：平板形器件
JB/T 8950.2—2013
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm1印张-27千字 2014年1月第1版第1次印刷
*
书号：15111-11000 网址：http：//www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话： （010) 88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T8950.2-2013
目 次
前言 1 范围 2 规范性引用文件 3 型号和尺寸 3.1型号.. 3.2 图形符号和端（子）识别 3.3 尺寸.. 4额定值和特性. 4.1 参数的级数. 4.2 额定值. 4.3 特性值.... 4.4特性曲线（不作为检验要求） 5检验规则 5.1 逐批检验（A组检验） 5.2 周期检验（B组和C组检验） 5.3 鉴定试验（D组试验） 6 质量评定类别标志、包装、贮存和订货单
I
T
F
7
7.1 标志 7.2 包装. 7.3 贮存. 7.4 订货单附录A（规范性附录）抽样表 A.1 AQL抽样表 A.2 追加抽样表附录B（规范性附录）密封细检漏可接受的泄漏率图11 晶闸管的图形符号和端（子）识别标志图2 凸台晶闸管的尺寸图3 凹台品闸管的尺寸表1 部分凸台品闸管的尺寸，表2 部分凹台晶闻管的尺寸。 表3 通态电流临界上升率（di/dt）的级数表4断态电压临界上升率（dv/dt）的级数，表5最大额定值表6特性值.. 表7 逐批（A组）检验表8 周期（B组）检验表9 周期（C组）检验
8
8
10
6
I JB/T8950.2--2013
表10 鉴定（D组）试验表A.1AQL抽样表表A.2 追加抽样表表 B.1 密封细检漏可接受的泄漏率
..-.....................
9
.10
I JB/T8950.2-2013
前言
JB/T8950《普通晶闸管》已经或计划发布以下部分：
第1部分：螺栓形器件；一第2部分：平板形器件；一第3部分：塑料封装器件。 本部分为JB/T8950的第2部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分代替JB/T5838—1991《KP系列1000A以上管壳额定反向阻断三极晶闸管》及其修改单、
JB/T5839—1991《KH系列200A以上管壳额定反向阻断三极高压晶闸管》及其修改单和JB/T8950.2 -1999《电流大于100A普通晶闸管》，与之相比主要技术变化如下：
-通态平均电流扩展为5000A，对应的管壳型号相应调整；修改了规范性引用文件（见第2章，JB/T5838、JB/T5839和JB/T8950.2—1999的第2章）；一删除了KH系列（JB/T5839），相应的产品纳入KP系列；删除了螺栓形产品（JB/T8950.2—1999的3.3.1），相关内容纳入JB/T8950.1-2013；删除了断态/反向重复峰值电压的级数表（JB/T5838、JB/T5839和JB/T8950.2—1999的表4）；修改了通态电流临界上升率（di/dt）的级数（见表3，JB/T5838的表5、JB/T5839的表6）；修改了断态电压临界上升率（dv/dt）的级数（见表4，JB/T5839的表5和JB/T8950.2—1999 的表6）；修改了对额定值的规定（见表5，JB/T5838和JB/T5839的表2、JB/T8950.2-1999的表7）：修改了对特性值的规定（见表6，JB/T5838和JB/T5839的表3、JB/T8950.2—1999的表8）；一修改了应在企业标准或产品使用说明书中给出的特性曲线种类（见4.4，JB/T5838和JB/T5839 的3.7、JB/T8950.2—1999的4.4)；删除了逐批检验（A组）中的A2a分组（JB/T5838和JB/T5839的表7、JB/T8950.2-1999 的表9）；修改了逐批检验（A组）中，A2b分组测量VTM的电流值（见表7，JB/T5838和JB/T5839的表7JB/T8950.21999的表9）；删除了逐批检验（A组）中的VGD项目（JB/T5838和JB/T5839的表7）； -删除了周期检验（B组）中的尺寸项目和电耐久性项目（JB/T5838和JB/T5839的表8）；修改了周期检验（B组）中，B5分组密封检验的方法和合格判据（见表8，JB/T5838和JB/T 5839的表8、JB/T8950.2-1999的表10)；一删除了周期检验（C组）中的IRRM和IDRM项目（JB/T5838和JB/T5839的表9）；修改了周期检验（C组）中，Ri项目的抽样方案和di/dt项目的试验电流值（见表9，JB/T5838 和JB/T5839的表9、JB/T8950.2—1999的表11）；修改了热循环负载试验试后测量的规定（见表10，JB/T5838和JB/T5839的表10）；质量评定类别单独作为一章（见第6章，JB/T5838和JB/T5839的5.3c、JB/T8950.2—1999 的6.1); 修改了附录A（见附录A，JB/T5838、JB/T5839和JB/T8950.2-1999附录A）；删除了JB/T5838和JB/T5839中的附录B，重新给出了附录B（见附录B）。
本部分由中国机械工业联合会提出。
III JB/T8950.2—2013
本部分由全国输配电用电力电子器件标准化技术委员会（SAC/TC413）归口。 本部分起草单位：西安电力电子技术研究所、湖北台基半导体股份有限公司、江苏威斯特整流器有
限公司、江苏捷捷微电子股份有限公司、浙江正邦电力电子有限公司。
本部分主要起草人：陆剑秋、王正鸣、颜家圣、杜凯、袁华、王成森、项卫光、蔚红旗。 本部分代替了JB/T5838-1991、JB/T5839-1991和JB/T8950.2-—1999。 JB/T8950.2-1999的历次版本发布情况为： JB1144-1971JB1144-1975。
IV JB/T8950.2-2013
普通晶闸管 第2部分：平板形器件
1范围
JB/T8950的本部分规定了管壳额定通态平均电流200A～5000A，阻断特性对称的平板形反向阻断三极普通晶闸管（以下简称晶闸管）的型号和尺寸、额定值、特性、检验规则、质量评定类别、标志、 包装、贮存和订货单。
本部分适用于对称品闸管。不对称晶闸管也可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4937一1995半导体器件机械和气候试验方法 GB/T15291半导体器件第6部分晶闸管 JB/T2423电力半导体器件型号编制方法 JB/T4277 电力半导体器件包装 JB/T7626—2013反向阻断三极晶闸管测试方法
3型号和尺寸
3.1型号
按JB/T2423规定，晶闸管的型号应符合如下规定： KP XXX-XX
（数字）阻断电压的级数（断态/反向重复峰值电压的1/100）（数字）通态平均电流值【单位为安（A）】
器件系列为普通型器件门类为晶闸管
示例：1000A、1200V晶闸管的型号为KP1000-12。 3.2图形符号和端（子）识别
晶闸管的图形符号和端（子）识别标志如图1所示。
AC
OG
A-阳极端（子）；K- 一阴极端（子）；G—一门极端（子）。
图1晶闸管的图形符号和端（子）识别标志
1 JB/T8950.2-2013
3.3尺寸 3.3.1适用额定电流
额定通态平均电流（IT(AV）小于200A的晶闸管不推荐用平板形。 3.3.2凸台晶闸管
凸台晶闸管的尺寸应符合规定。图2和表1给出了部分凸台晶闸管的尺寸。
Dmax D1
PT
中
安装定位孔孔径$3.5+0.2mm，孔深1.3mm~3mm。
图2凸台晶闸管的尺寸表1部分凸台晶闸管的尺寸
单位为毫米
管壳型号和尺寸
项目
KT78 KT85 120
KT125 172 110±3
KT25 60 25±2 37±2 50 ±3 60±3 78 ±3
KT37 85
KT50 95
KT60 100
KT100 150 100±3
Dmax D,
135 85±3
14±1 26±1 35±2
a C d L T
200~250300-600（允差-10%10%）
3.2~4.5
3.3.3凹台晶闸管
凹台晶闸管的尺寸应符合规定。图3和表2给出了部分凹台晶闸管的尺寸。
Dmax D1min
图3凹台晶闸管的尺寸
