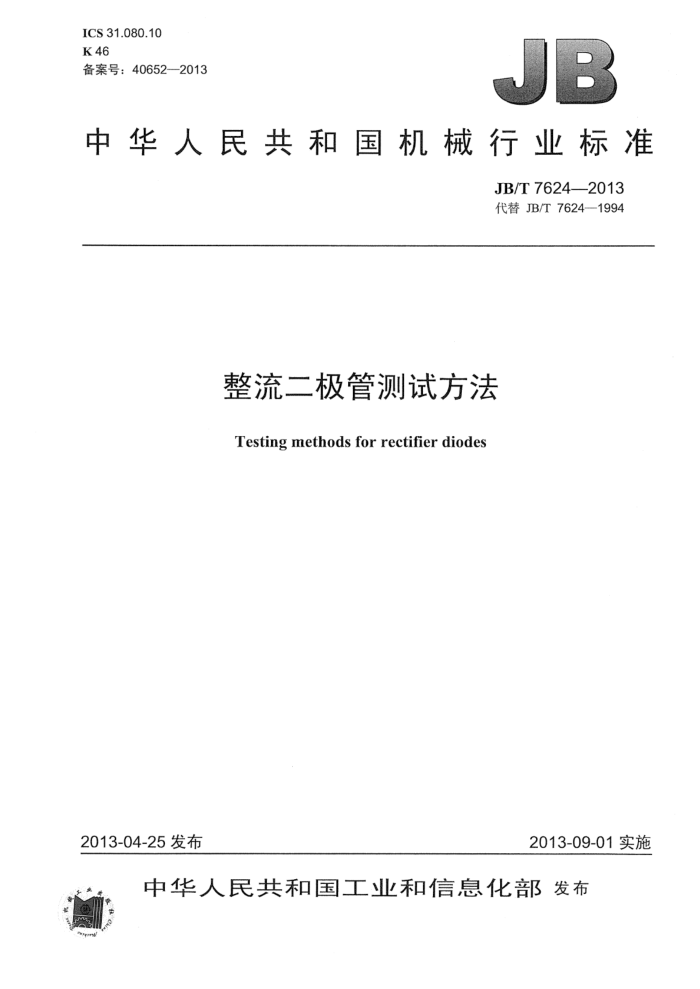

ICS31.080.10 K 46 备案号：40652-2013
中华人民共和国机械行业标准
JB/T 7624—2013 代替JB/T7624—1994
整流二极管测试方法
Testing methods for rectifier diodes
2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布 JB/T7624—2013
目 次
前言 1范围
II
规范性引用文件
2
3术语和定义
一般测试要求 4.1 测试用电源 4.2 测量仪器仪表 4.3 大气条件. 4.4 温度基准点和温度控制要求 4.5 热平衡.. 5电特性测量. 5.1 正向电压（VF、VFM） 5.2 正向（伏安）特性（IFM-VEM） 5.3 正向恢复时间和正向恢复峰值电压（to和VFRM） 5.4 反向电流. 5.5 恢复电荷和反向恢复时间（O.和tr） 5.6 雪崩整流管和可控雪崩整流管的击穿电压（V(BR)） 6热特性测量 6.1 基准点温度（Trer） 6.2 热阻（Rth） 6.3 瞬态热阻抗（Zth） 7额定值检验 7.1 反向不重复峰值电压（VRSM） 7.2 雪崩整流管和可控雪崩整流管的反向功率（PRSM、PRRM、PR(AV)） 7.3 雪崩整流管和可控雪崩整流管的反向瞬态能量（ERRM、ERSM） 7.4 正向（不重复）浪涌电流（IFsM） 7.5 Pt 7.6 管壳不破裂峰值电流热循环负载试验
4
........
..........
11 12
12 12 .16 18 .18 19 2.3 24 ..26 .28 .....29
8
8.1 目的.. 8.2 原理电路 8.3 电路说明和要求 8.4 试验程序， 8.5 规定条件. 附录A（规范性附录）热敏斜率测量方法 A.1 概述 A.2 原理电路. A.3 测量程序
.29 29 30 30 .30 32 32 .32 33 JB/T7624--2013
图1 正向电压测量电路（直流法）图2 正向电压测量电路（示波器法）图3 正向电压测量电路（脉冲法）图4 正向恢复时间和正向恢复峰值电压测量电路图5 测量正向恢复时间和正向恢复峰值电压时的电流波形和电压波形，图6 反向电流测量电路（直流法）图7 反向电流测量电路（示波器法）图 8 反向重复峰值电流测量电路图9 正向平均电流产生功率耗散情况下的反向峰值电流测量电路. 图10 恢复电荷和反向恢复时间测量电路（正弦半波法）图11 确定脉冲持续时间、恢复电荷和反向恢复时间的波形（正弦半波法）图12 恢复电荷和反向恢复时间测量电路（矩形波法）图13 确定脉冲持续时间、恢复电荷和反向恢复时间的波形（矩形波法）图14 雪崩整流管和可控雪崩整流管击穿电压测量电路图15 门槛电压和正向斜率电阻的确定图16 热阻测量电路图17 校准和测量装量图18 瞬态热阻抗曲线图19 瞬态热阻抗测量电路图20 反向不重复峰值电压试验电路. 图21 雪崩整流管和可控雪崩整流管反向峰值功率试验电路（三角波反向电流法）图22 三角波反向电流波形图23 雪崩整流管和可控雪崩整流管反向峰值功率试验电路（正弦波反向电流法）图24 正弦波反向电流波形图25 雪崩整流管和可控雪崩整流管反向峰值功率试验电路（矩形波反向电流法）图26 矩形波反向电流波形图27 反向功率PRSM的验证. 图28 雪崩整流管和可控雪崩整流管反向瞬态能量试验电路图29 正向（不重复）浪涌电流试验电路图30 t曲线示例图31 t试验电流波形图32 t试验电路图33 管壳不破裂峰值电流试验电路. 图34 通过受试器件的反向电流波形. 图35 热循环负载试验电路图36 热循环负载试验电流和受试器件结温变化波形图A.1 热敏斜率测量电路图A.2 热敏电压特性图A.3 瞬态热敏电压曲线
宾
H
U
.10 10
13
.13 15 17 17 ...18
.19 .....20
..20 21 21 22 ..22 24 .25 26 26 27 ... 28 .29 30 .30 32 .32 33
++.-.-
ⅡI JB/T7624-2013
前言
本标准按照GB/T1.1--2009给出的规则起草。 本标准代替JB/T7624—1994《整流二极管测试方法》，与JB/T7624-1994相比主要技术变化如下：
-调整了文本结构；一增加了第2章“规范性引用文件”和第3章“术语和定义”；一修改了常规测试的温度允差（见4.3，1994年版的2.4.1）；一电特性、热特性、额定值和热循环负载测试的规定条件的具体值一般不予规定，改在产品标准中规定；一增加了通过测量热流确定热阻的方法（见6.2.2）；一删除了热阻和瞬态热阻抗的并联计算公式（1994年版的3.3.4和3.4.4）；热敏斜率测量方法调整为附录A（1994年版的3.2）；删除了正向电压测量点位置示意图（图11）及其测量脉冲电流和电压波形图（图12）（1994年版的4.1.4和4.1.5）。
本标准由中国机械工业联合会提出。 本标准由全国输配电用电力电子器件标准化技术委员会（SAC/TC413）归口。 本标准起草单位：西安电力电子技术研究所、湖北台基半导体股份有限公司、江苏威斯特整流器有
限公司。
本标准主要起草人：蔚红旗、吴拥军、杜凯、李建中。 本标准于1994年12月首次发布，本次为第一次修订。
III JB/T7624—2013
整流二极管测试方法
1范围
本标准规定了整流二极管（以下简称整流管）的一般测试要求，电特性测量、热特性测量、额定值检验和热循环负载试验方法。
本标准适用于普通整流管、快恢复整流管、机动车用整流管、高压整流堆、雪崩整流管和可控雪崩整流管，半导体整流模块和半导体整流组件也可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2900.32电工术语电力半导体器件 GB/T4023半导体器件分立器件和集成电路第2部分：整流二极管
3术语和定义
GB/T2900.32和GB/T4023界定的术语和定义适用于本文件。
4般测试要求
4.1测试用电源
测试电路中的所有电源均应有钳位措施，以保护被测（受试）器件在通断、调整和测量时，不致由于浪涌等瞬态现象而损坏。电源波动应不影响测量准确度。
对于反向特性测量，直流电压源的峰-峰纹波值不应超过1%，并应特别注意确保任何电压瞬变不超过被测（受试）器件的电压额定值。
交流电源波形应为正弦波，波形畸变率不大于10%，频率为50Hz土1Hz（另有规定除外）。电源电路中可接入二极管，以避免示波器内的放大器受到不需要的半周脉冲的影响。 4.2测量仪器仪表
仪器仪表应有保护措施，以避免由于被测（受试）器件的故障或接线错误而引起的过载。为避免不需要的半周脉冲进入示波器的放大器，可在电路中接入二极管。
直流和交流电压表、电流表以及测量用分流器的准确度等级一般不应低于0.5级，且其阻抗对测量系统的影响应可以忽略。下列情况可采用准确度等级低于0.5级的仪表：
a）对测量结果没有重要影响； b）对判定产品合格与否没有重要影响： c）按国家标准没有0.5级仪表。 电压基准点为电极电位的基准点，通常为阴极，另有规定的除外。 测量反向小电流时，应采取适当的预防措施（例如采用变压器屏蔽、适当的接地）避免分布电容、 JB/T7624——2013
分布电感影响测量准确度，并确保寄生电路电流和外部漏电流远小于被测电流，或对测量结果进行修正
测量大电流器件时，电压测量节点应与电流传导节点分开。如果测量电流时，电路上的电压降引起的误差可观，或者测量电压时，电路上的电流引起的误差可观，应修正测量结果。
此外，应特别注意尽可能降低分布电感，对大电流器件尤应如此。 4.3大气条件
大气条件应符合如下要求： a）基准测试：温度为25℃±1℃，相对湿度为48%～52%，气压为86kPa～106kPa; b）常规测试：温度为25℃士10℃，相对湿度为45%～75%，气压为86kPa~106kPa 相对湿度和气压对被测参数没有可观影响时，大气条件可仅以温度为准。如果温度偏离25℃较远
且温度对被测参数有明显影响，应按25℃修正测量结果。 4.4温度基准点和温度控制要求
管壳温度（T。）基准点为在管壳上的一规定点（见6.1.1）。已知管壳或散热器台面温度梯度时，温度测量点也可规定为其他位置，但应按基准点修正测量结果。
除非另有规定，高温测试在额定最高结温Tim（充许误差为-3℃～0℃）下进行，低温测试在额定最低结温（允许误差为0℃～3℃）下进行。
被测（受试）器件在高、低温箱中或控温夹具上进行高温测试或低温测试时，温度波动范围应为 -2℃～2℃。如果温度波动对被测（试验）参数有明显影响，应修正测试结果。 4.5热平衡
如果把从施加功率到测量之问的时间增加一倍：测量结果的变化不大于规定误差，则认为达到了热平衡。
除非另有规定或在脉冲条件下完成测量，所有电气测量均应在热平衡条件下进行。如果测量条件引起被测参数随时间产生可观变化：则应规定补偿方法（例如规定测量前，被测（受试）器件保持在测量条件下的时间）。
5电特性测量
5.1正向电压（VF、VFM） 5.1.1目的
在规定条件下，测量整流管的正向电压。 5.1.2直流法（VF）
原理电路如图1所示。 5.1.3示波器法（VFM）
原理电路如图2所示。对被测器件正向施加正弦半波电流，其电压-电流特性曲线显示在示波器上。 应注意防止热不稳定。
5.1.4脉冲法（VFM） 5.1.4.1原理电路
原理电路如图3所示。
2 JB/T7624--2013
GK
本VD
被测器件：G 可调直流电源；R 限流电阻器。 图1 正向电压测量电路（直流法）
VD-
VD
本VD1
77
R:
R2
VD- -被测器件；VD1 抑制不需要的半周电压脉冲的二极管；G 一可调交流电压源；
M- 示波器：R1 已校准的电流测量用无感电阻器；R2 限流电阻器。
图 2 正向电压测量电路（示波器法） VD; R
VS 实
广
示波器或
D
VD2本 二C
O
Rs
峰值读
数仪表
C—产生正向电流脉冲的电容器：VD——被测器件；VD1VD2—抑制不需要的半周电压脉冲的二极管：
G可调脉冲交流电源：L- 一产生正向电流脉冲的电感器：R一 一限制充电电流的电阻器；
R已校准的电流测量用无感电阻器；VS开关器件。
图3正向电压测量电路（脉冲法）
5.1.4.2电路说明和要求
正向电流脉冲持续时间应使被测器件完全导通，且其持续时间和重复率使被测器件在测量期间的内部发热可被忽略。
为消除接触电压，电流和电压的取样应采用四点连接法。 5.1.4.3测量程序
测量程序如下： JB/T7624—2013
调整可调脉冲交流电源为零；一设定被测器件结温为规定值：调整正向电流达到规定值；一测量正向电压。
5.1.4.4 规定条件
下述条件应在产品标准中具体规定： a）结温； b）正向电流； c）紧固力或紧固力矩。
5.2正向（伏安）特性（IFM-VFM） 5.2.1目的
在规定条件下，测量整流管的正向峰值电流与正向峰值电压的关系山线。
5.2.2测量原理电路、电路说明和要求
符合5.1。 5.2.3测量程序
测量程序如下：
在不同温度下，分别测量被测器件的对应不同正向峰值电流时的正向峰值电压；在同一算术坐标上绘制正向伏安特性曲线。
如果测量采用的正向峰值电流范围比较大，曲线可采用单对数坐标表示。 5.2.4规定条件
下述条件应在产品标准中具体规定： a）结温：25℃和Timi b）正向峰值电流范围上限（优先采用额定正向平均电流的4.5倍）： c）紧固力或紧固力矩。
5.3正向恢复时间和正向恢复峰值电压（tr和VFRM） 5.3.1目的
在规定条件下，测量整流管的正向恢复时间t和正向恢复峰值电压VFRM。 5.3.2原理电路和波形
原理电路如图4所示。测量正向恢复时间和正向恢复峰值电压时的电流波形和电压波形如图5所示。 5.3.3测量程序
测量程序如下：
设定被测器件结温为规定值；调整电流脉冲发生器，使电流脉冲上升时间t［见图5a门和正向电流峰值IFM达到规定值；调整反向电压VR达到规定值，并适当地设置开关S；
4
