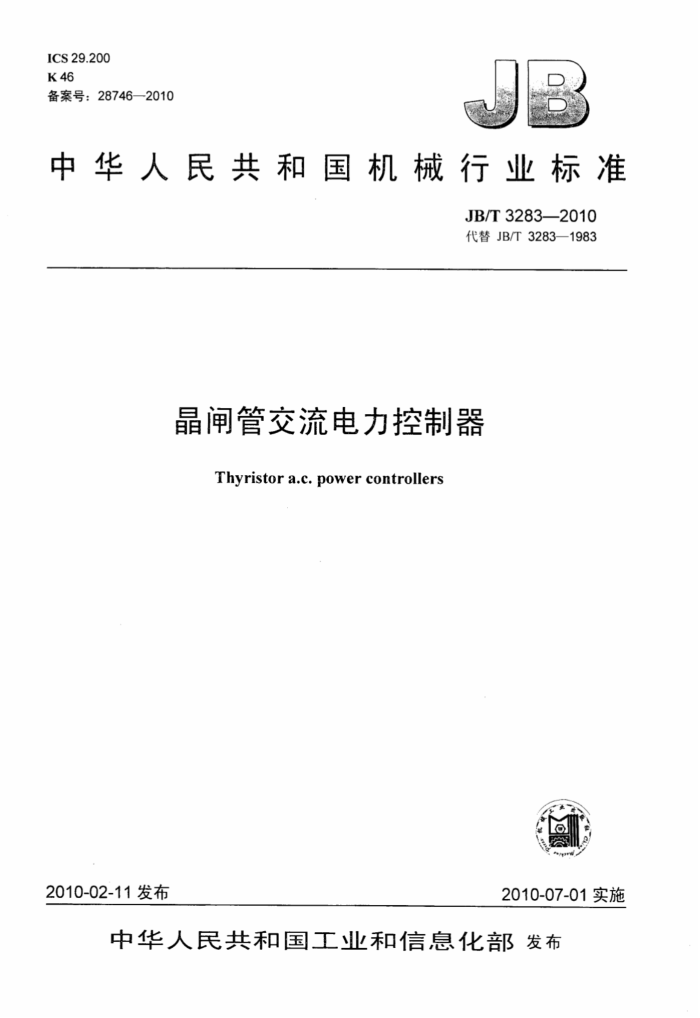

ICS29.200 K46 备案号：28746—2010
中华人民共和国机械行业标准
JB/T32832010 代替JB/T3283—1983
晶闸管交流电力控制器
Thyristor a.c. power controllers
2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布 JB/T3283—2010
次
目
前言。
范围 2规范性引用文件 3术语和定义 3.1一般术语 3.2.特性. 3.3额定值. 4型式及基本参数 4..型号.. 4.2主电路接线方式. 4.3基本参数.. 4.4·负载阻抗允许变化范围 4.5输出电压允差 5＇技术要求 5.1 正常使用条件. 5.2＇非正常使用条件 5.3负载条件和工作制等级. 5.4 三相输出电压不平衡度 5.5 温升 5.6. 效率 5.7 调节特性 5.8 软起动和软起动复位 5.9 过电压抑制. 5.10 过电流保护 5.11 绝缘要求， 5.12 超温保护 5.13 相互干扰。 5.14 选择电路特性 5.15 水冷却系统 5.16 结构及外观要求 5.17 音频噪声， 5.18 特殊要求。 6 试验 .6.1 试验分类， 6.2 试验项目 6.3试验方法 7标志、包装、运输和贮存 7.1铭牌或标志牌
1
10 12 12 13 13 13 13 13 13 13 14 15 15 16 .16 16 16 +16 17 17 17 17 17
·
.17 19 24 24
建筑321 标准查询网 www. jz321.net JB/T3283--2010
7.2 包装 7.3 运输 7.4 存图1 电网电压图2 交流控制器的电流波形图3 工作方式的典型例子（以时间为自变量的阻性负载电流的函数）图.4.1 调压特性曲线示例。 图5 调功特性曲线示例. 图6 调压器斜率调节特性曲线示例. 图7 调功器斜率调节特性曲线示例图8 调压器起始点调节特性曲线示例图9 调功器起始点调节特性曲线示例图10 轻载试验典型线路（三相）图11 模拟电流法试验（单相）图12 低压大电流法试验（三相）图13 相互干扰试验示意图图'14 恒流精度试验（模拟法）图15 恒压精度试验（模拟法）图16 恒功率精度试验（模拟法）表1 工作方式表2 主电路基本接线方式及代号表3 调压器的基本参数表4 ·调功器和交流开关的基本参数表5 交流控制器各部位的温升限值表6 试验项目表7 具有选择电路的产品应增加的试验项目
..24 .24 24
.5 14 14 ..15 15 15 15 19 .20 21 .22 22 23 23
4 9 10 11 14 18 18 JB/T3283--2010
言
前
本标准代替JB/T3283—1983《晶闸管交流电力控制器》。 本标准与JB/T3283一1983相比，主要变化如下：
范围增加了晶闸管交流开关；型号编制突出了相数、额定电流和额定电压。允许制造商按本标准要求在企业标准中规定冷却方式代号和附加代号，也可简化或省略；产品基本参数增加了额定容量、负载功率因数等，控制信号修改为：直流：4mA～20mA、1V 5V、接点信号；晶闸管调压器增加了恒电流、恒电压、恒功率等选择电路的代号、特性和试验方法等内容；晶闸管调压器和晶闸管调功器增加了斜率调节、起始点调节的特性和试验方法等内容：试验分类增加了“特殊试验”类别；
"
一出厂试验和型式试验均增加了“低压大电流试验”项目本标准由中国机械工业联合会提出。 本标准由全国电力电子学标准化技术委员会（SAC/TC60）归口。 本标准起草单位：上海电压调整器制造有限公司、西安电力电子技术研究所。 本标准主要起草人：谈必礼、蔚红旗、戴宗鼎。 本标准所代替标准的历次版本发布情况为：
JB/T3283—1983。
心
III
建筑321 标准查询网 JB/T3283--2010
晶闸管交流电力控制器
范围本标准规定了晶闸管交流电力控制器的术语和定义、型式、基本参数、性能和试验以及标志、包装、 运输和贮存要求。
本标准适用于以晶闸管为主控器件对交流电力进行开关或控制的工业用低压交流电力控制器，包括对交流电力进行开关、周波数控制和相位控制，但不包括交流一交流变频器。其应用范围包括工业炉温度控制、电动机起动器、固态继电器、交流调光器以及其他控制交流电力输出的场合。
以其他电力半导体器件（例如IGBT等）为主控器件的交流电力控制器，本标准亦可参照使用。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）.或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T2900.33—2004.电工术语电力电子技术（IEC60050-551：1998，EC60050-551-20：2001 IDT)
GB/T3859.1半导体变流器，基本要求的规定（GB/T3859.1--1993，eqvIEC60146-1-1：1991） GB/T3859.2半导体变流器应用导则（GB/T3859.2—1993，eqvIEC60146-1-2:1991） GB/T13422，半导体电力变流器电气试验方法 GB/T13384—2008，机电产品包装通用技术条件术语和定义下列术语和定义适用于本标准 3.1一般术语 3.1.1
3
晶闸管交流电力控制器 .thyristor a.c..power controller 交流控制器以晶闸管为主控器件，对交流电力进行开关或控制的电力电子设备。 注：晶闸管可是反向阻断三极晶闸管、反向导通三极晶闸管、双向晶闸管或晶闸管与整流二极管的组合。
3.1.2
［晶闸管］】调压器（thyristor）voltage regulator 以相位控制方式对输出电压进行调节的交流控制器。其输出电压方均根值能连续、平滑调节。
3.1.3
［晶闸管］调功器（thyristor）powerregulator 以周波数控制方式对输出功率进行调节的交流控制器。其输出功率平均值能连续、平滑调节
3.1.4
［晶闸管］交流开关（thyristor）a.c.switch 以开关方式对交流电力进行开通或关断两种状态控制的交流控制器。
3.1.5
晶闸管交流电力控制设备 thyristor a.c. power control equipment JB/T3283—2010
用作交流电力控制的设备。包括一个或多个交流控制器、输入或输出变压器、滤波器以及其他开关和辅助设备。 3.1.6
主控器件principal semiconductorvalve device 用于进行交流电力控制的半导体器件。
3.2特性 3.2.1
电网电压linevoltage 公用供电系统的电压。对单相交流控制器 相电压或线电压：对 三相交流控制器，为三相线电压
（见图1）。
A
WAT
网电日
图1 电网电压
3.2.2
最高工作电压crestworkingvoltage ULWM 电网电压的最大瞬时值。包括电压的波动，但不包括所有重复和不重复瞬态电压（见图1）。
3.2.3
重复峰值电压repetitivepeakvoltage ULRM 电网电压的最大瞬时值。包括所有的重复瞬态电压，但不包括所有不重复瞬态电压（见图1）。
3.2.4
不重复峰值电压 non-repetitive peak voltage ULSM 电网电压的任何不重复瞬态电压的最大瞬时值（见图）注：不重复峰值电压可能由于断路器操作或大气放电等干扰因素 生。该电压可通过浪涌抑制器件限制。
3.2.5
交流控制器电流a.c.controller current 流经交流控制器主端子间的电流。 注：主端子是流过主电路电流的端子。主端子以外的端子称为辅助端子，如门极端子。
3.2.6
交流控制器断态电流a.c.controller current in off-state 所有主控器件处于阻断状态时，交流控制器电流的方均根值。
3.2.7
次谐波分量sub-harmonic components; sub line frequency components 用频率和方均根值表示的低于工频的成分（包括直流分量）。
建筑321 标准查询网 www.jz321.ne JB/T3283--2010
3.2.8
谐波含量‘harmonic content 一个周期量中各谐波分量之和。 ［GB/T2900:33—2004，定义551-20-12。］
3.2:9
总谐波因数·total harmonicfactor 谐波含量的方均根值与交流量的方均根值之比。
3.2.10
位移因数（ displacement factor 基波电压和电流产生的有功功率与它们的表双 功率之比
3.2.11
功率因数 power fact 有功功率与表观功率之白注：包括电流和电压谐波分量的影响，！ 以及电流与电压相位移的影响。
3.2.12
基波因数 fundamenital factor 基波分量的方均根值与交流量的方均根值之比。
3.2.13
效率efficiency 负载功率与供电系统提供给交流控制器的总功率 （包括所有谐波功率） 比
.
店
3.2.14
（触发）延迟角 trigger delay angle a 触发瞬间滞后于基准点的时间间隔。以电角度表示（见图2）
触发脉冲
图中：
在阻性负载情况下，所有主控器件连续导通时，主控器件中的电流：一在感性负载情况下，所有主控器件连续导通时，主控器件中的电流；
B
lo
i在感性负载情况下，触发延迟角为α时，主控器件中的电流；
延迟角：一 一电流延退角：u- i与io之间的相位角。 注1：在单相交流控制器中，录与电网电压同相位，而后者可方便地用作测量α的基准点注2：对于单相交流控制器，w与负载功率因数角相同。
图2交流控制器的电流波形 JB/T3283--2010
3.2.15
电流延迟角 current delay angle aI 在感性负载情况下，电流起始导通瞬间相对于主控器件连续导通时的电流起始时刻延迟的时间间
隔。以电角度表示（见图2）。 3.2.16
不平衡相位分量unbalancedphasecomponents 在多相系统中，相间不平衡可用负序、正序和零序分量来表示。 注：此定义仅对平衡电网电压和对称负载而言。
3.2.17
负载电压不平衡 load voltageunbalauce 在数对类同的负载端子间测得的电压方均根值或相位角不完全相等的状态。
3.2.18
延迟角不平衡 delayangleunbalance 单相系统的正、负半波间的延迟角不相等，或三相系统的两相或三相间的延迟角不相等造成的负载
电压（电流）的不平衡。 3.2.19工作方式
交流控制器可有不同的工作方式。这些方式可以是周期性的，也可以是非周期性的（见表1和图3）。
表1工作方式交流控制器导通期的起始时刻
图3中的例子
控制方式开关方式周波数控制（通一断控制）相位控制复合控制相对于电网电压而言。
随机选定非同步同步“ 同步同步...
A B c D,E F G, H
非周期性
周期性周期性周期性：
3.2.19.1
开关方式 switch mode 交流控制器导通期的起始时刻是非周期性的。该时刻可是随机的（类似于接触器工作），也可是选
定的（例如在电压过零时刻》。 3.2.19.2
周波数控制·multicyele conitrol…. 通一断控制 on-offcontrol 交流控制器导通期的起始时刻相对于电网电压可以同步，也可以不同步。导通期等于或大于电网电
压周期的1/2（见图3中的E，极限情况）。 3.2.19.3
相位控制phase control 改变阀或臂在导通期内导通开始时刻的控制。导通期的起始时刻相对于电网电压是同步的。导通期
等于或小于电网电压周期的1/2（见图3中的F）。
注：改写GB/T2900.33—2004，定义551-16-23。 3.2.19.4
复合控制 composite control
