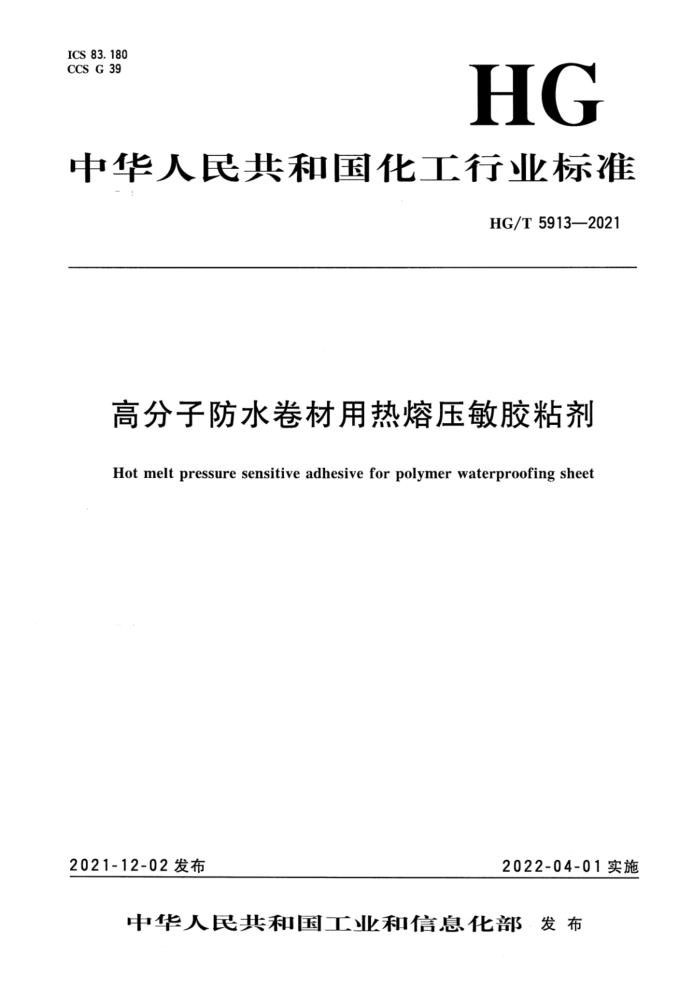

ICS 83. 180 CCS G 39
HG
中华人民共和国化工行业标准
HG/T5913—2021
高分子防水卷材用热熔压敏胶粘剂
Hot meltpressuresensitiveadhesiveforpolymerwaterproofing sheet
2021-12-02发布
2022-04-01实施
中华人民共和国工业和信息化部·发布 HG/T 5913—2021
前 言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本文件由中国石油和化学工业联合会提出。 本文件由全国胶粘剂标准化技术委员会（SAC/TC185）归口。 本文件起草单位：广东能辉新材料科技有限公司、佛山南宝高盛高新材料有限公司、昆山久庆新
材料科技有限公司、江苏嘉好热熔胶股份有限公司、上海橡胶制品研究所有限公司、开平市齐裕胶粘制品科技有限公司、广东科建仪器有限公司。
本文件主要起草人：江强、吴兆辉、曹少波、翟平、王文敏、杨学根、罗吉尔、苏平。
I HG/T5913—2021
高分子防水卷材用热熔压敏胶粘剂
1范围
本文件规定了以预铺法为施工工艺的高分子防水卷材用热熔压敏胶粘剂（以下简称热熔压敏胶）的要求、试验通则、试验方法、检验规则、标志、包装、运输与贮存。
本文件适用于以预铺法为施工工艺的高分子防水卷材用热熔压敏胶产品。
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件，
GB/T328.11一2007建筑防水卷材试验方法第11部分：沥青防水卷材耐热性 GB/T328.14一2007建筑防水卷材试验方法第14部分：沥青防水卷材低温柔性 GB/T2790胶粘剂180°剥离强度试验方法挑性材料对刚性材料 GB/T 2791 胶粘剂T型剥离强度试验方法挠性材料对挠性材料 GB/T 2793 胶粘剂不挥发物含量的测定 GB/T2943 胶粘剂术语 GB/T4851一2014胶粘带持粘性的试验方法 GB/T15332 热熔胶粘剂软化点的测定环球法 GB/T16777—2008建筑防水涂料试验方法 GB/T16998 热熔胶粘剂热稳定性测定 GB/T20740 胶粘剂取样 GB/T23457—2017预铺防水卷材 HG/T3660热熔胶粘剂熔融粘度的测定 JG/T245 5混凝土试验用振动台
3术语和定义
GB/T2943界定的以及下列术语和定义适用于本文件。
3. 1
高分子防水卷材 fpolymerwaterproofingsheet 以合成树脂为主体材料，涂覆压敏胶层，并带有表面防粘保护层的防水卷材。
4要求
4.1外观
均匀固体，加热涂布时无团块颗粒。
1 HG/T5913—2021
4. 2 要求
热熔压敏胶性能要求应符合表1的规定。
表 1 热熔压敏胶性能要求项 目
指标标称值×（1±20%）
熔融黏度/(mPa·s) 软化点/℃ 热稳定性不挥发物含量/% 低温柔性持粘性/min
170℃
≥
85 胶体无分层
外观熔融黏度变化/% ≤
180℃×24h
35 99. 5 无裂纹无裂纹 30
≥
27℃ （80±2)℃×(168±2)h后，-25℃
> 40 ℃
常态 (70±2)℃×(168±2)h 300W×(240±2)h
1.5（内聚破坏）
PE与水泥板180°剥离强度/(N/mm）
1. 0 1. 0
>
≥
PE与后浇水泥砂浆180°剥离强度/(N/mm）
1.5（内聚破坏）
常态
1. 0 1. 0 0. 5 0. 6
卷材与卷材T型剥离强度/(N/mm) (23±2）℃水×（168±2)h
> 高温（35℃×2h)
低温（5℃×26h） 80℃×2h
压敏胶层无滑移、流菏、滴落
耐热性
以PE片材上的胶层在规定温度下的流涧、滴落和外观等变化，表征热熔压敏胶粘剂在应用状态时的耐温性能。
-
5试验通则
5. 1 标准条件
标准试验条件为：温度（23士2）℃，相对湿度（50士5）%。 水泥砂浆标准养护条件为：温度（20土2）℃，相对湿度≥95%。确保水泥块试样保持潮湿状态
5. 2 仪器设备
5.2.1 拉力试验机：量程为0N～2500N，示值误差为士1%，配有记录装置。 5.2.2 电热鼓风干燥箱：温度可调至（200士2）℃。 5. 2. 3 低温柔性测试仪：温度误差为士0.5℃。 5.2. 4 压辊： 符合GB/T328.11--2007的规定，质量为2kg，宽度为50mm～60mm。
2 HG/T 5913—2021
5.2.5模具。
预制水泥板用，内部尺寸为：150mm×70mm×50mm（长×宽×高）。 后浇水泥砂浆用，内部尺寸为：150mm×50mm×50mm（长×宽×高）。
5.2.6紫外老化箱：符合GB/T16777—2008中9.1.4的要求。 5.2.7 混凝土振动台：符合JG/T245的规定。 5.3试验基材 5.3.1PE（聚乙烯）片材
材质为HDPE（高密度聚乙烯），厚度（1.0士0.1）mm，表面平整光滑，符合GB/T23457一 2017预铺防水卷材P类要求。 5.3.2预制水泥板 5.3.2.1预制水泥板的配比：强度等级42.5普通硅酸盐水泥：ISO标准砂：水=1：2：0.4。 5.3.2.2预制水泥板制备：将表面光滑平整的材料（如PE片材）平放在模具的底部，将砂浆拌和物倒入模具，在混凝土振动台上振实20s，砂浆厚度为30mm50mm。（20士2）℃放置24h后脱模，标准条件下养护7d，在标准试验条件下放置24h以上。 5.3.2.3预制水泥板要求：粘结面应平整致密。 5.3.3后浇水泥砂浆
后浇水泥砂浆的配比：强度等级42.5普通硅酸盐水泥：ISO标准砂：水=1：2：0.4。 养护7d。
5.3.4防粘材料
未添加抗紫外助剂的PET离型膜，厚度为0.025mm～0.030mm，残余黏着率不小于90%。 5.4试样制备
通过机械或手工方法在基材（PE片材）上涂胶，控制热熔压敏胶涂胶厚度为（300士30）μm。 试样涂胶层用防粘材料保护。 5.5试件裁取
根据表2的尺寸要求，在距试样边缘不小于100mm处裁取所需试件。试件数量见表2。
3 HG/T5913—2021
表2 2试件尺寸与数量
序号
项 目
尺寸（纵向×横向）/mm 数量/个
常态热老化
150×25 150×25 150×50 200×50 200X50 200X50 200×50 50×150 50×150 50×150 50X150 100×50
5 5 5 5 5 5 5 10 10 10 10 3
低温柔性
1
2 持粘性
常态热处理紫外线处理
PE与水泥板180°剥高强度
3
4 PE与后浇水泥砂浆180°剥离强度
常态 (23±2)℃水高温（35℃）低温（5℃)
卷材与卷材的T型剥离强度
5
耐热性
6
6 试验方法
6.1外观
试样在室温和非阳光直射下，目测观察。
6.2熔融黏度
按HG/T3660规定的方法测定。 6.3软化点
按GB/T15332规定的方法测定。 6.4热稳定性
按GB/T16998的规定进行测定。 6.5不挥发物含量
按GB/T2793的规定进行测定。加热温度为（105士2）℃×（180士5）min。冷却时间为30min。 6.61 低温柔性 6.6.1常态低温柔性
试件胶层面朝外，弯曲轴直径为30mm，放入温度为一27℃的低温柔性测试仪，按 GB/T328.14一2007的规定进行测定。以5个试件中至少4个试件的表面无裂缝为合格。 6.6.2热老化后低温柔性
试件平放在尺寸稍大一些的胶合板上，胶层面朝上（保留表面防粘材料），水平放入（80士2）℃ HG/T5913—2021
的空气循环烘箱中（168士2）h，取出后在标准试验条件下放置24h，在一25℃温度下，按 GB/T328.14--2007的规定进行测定。以5个试件中至少4个试件的表面无裂缝为合格。 6.7持粘性
按GB/T4851一2014方法A的规定进行测定。粘接基材为PE（5.3.1）与不锈钢板，贴合面积为50mm×50mm，测试过程需在40℃烘箱中进行。 6.8PE与水泥板180°剥离强度 6.8.1常态180°剥离强度
去除试件上的防粘材料，贴合于水泥板上。贴合面为70mmX50mm，用质量为2kg、宽度为 50mm～60mm的压辊反复滚压3次压紧，在标准试验条件下放置24h。
按GB/T2790的规定进行测定，其中拉伸速度为（100士10）mm/min。试验结果取5个测试件结果的算术平均值。 6.8.2热处理后180°剥离强度
带防粘材料的试件水平放入（70士2）℃的空气循环烘箱中（168士2）h后，在标准试验条件下放置24h，按6.8.1的规定进行测定。 6.8.3紫外线处理后180°剥离强度
带防粘材料的试件置于紫外老化箱中，用300W直型汞灯照射（240土2）h后，在标准试验条件下放置24h，按6.8.1的规定进行测定。 6.9PE与后浇水泥砂浆180°剥离强度 6.9.1检测件制备
去除试件表面的隔离材料，将试件平放在模具的底部，胶层面朝上，将砂浆拌和物倒入模具，试件粘结面尺寸为70mm×50mm，在混凝土振动台上振实20s，砂浆厚度为30mm50mm。（20土 2）℃放置24h后脱模，标准条件下养护7d。 6.9.2剥离强度测定
检测件在标准试验条件下放置4h，按GB/T2790的规定进行测定，其中拉伸速度为（100士 10）mm/min，见图1。试验结果取5个测试件结果的算术平均值。
5 HG/T5913—2021
F个
uW 0
-→
标引序号说明： 1- 水泥砂浆；
粘结面（70mmX50mm）； -PE卷材。
2- 3-
图1PE与后浇水泥砂浆180°剥离强度测定示意图
6.10卷材与卷材的T型剥离强度 6.10.1# 检测件制备
选用基材为PE片材的试件，贴合于另一PE片材的背面。贴合面为50mm×70mm，用质量为 2kg、宽度为50mm～60mm的压辊反复滚压3次压紧，形成测试件，在标准试验条件下放置24h。 6.10.2常态T型剥离强度测定
在标准试验条件下，按GB/T2791的规定进行测定，其中拉伸速度为（100士10）mm/min。试验结果取5个测试件结果的算术平均值。 6.10.3浸（23±2）℃水后T型剥离强度测定
测试件浸入（23士2）℃水×（168士2）h，取出吸干明水，按GB/T2791的规定进行测定。试验结果取5个测试件结果的算术平均值。 6.10.4高温（35℃）时T型剥离强度测定
测试件放人可调节温度到（35土2）℃的拉力机内2h，按GB/T2791的规定进行测定。 6.10.5低温（5℃）时T型剥离强度测定
PE片材试件和压辑等在（5士2）℃环境下放置2h，在5℃下形成同6.10.1的检测件，在（5士
6
