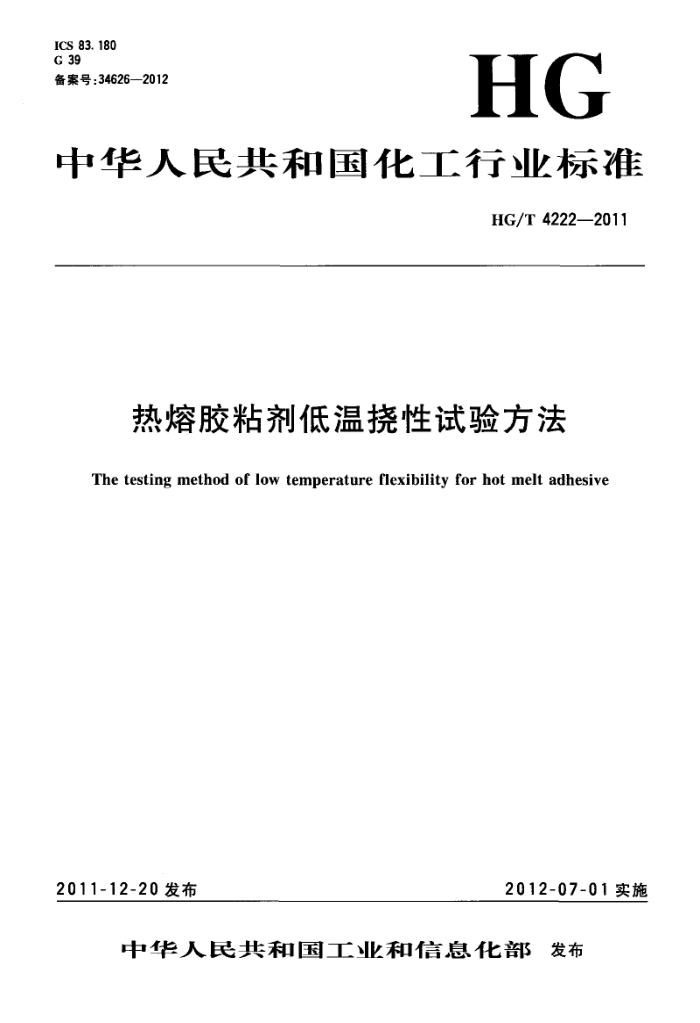

ICS 83.180 G 39 备案号：34626—2012
HG
中华人民共和国化工行业标准
HG/T 4222—2011
热熔胶粘剂低温烧性试验方法
The testing method of low temperature flexibility for hot melt adhesive
2011-12-20发布
2012-07-01实施
中华人民共和国工业和信息化部发布 HG/T 4222—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任，本标准由中国石油和化学工业联合会提出。 本标准由全国胶粘剂标准化技术委员会（SAC/TC185）归口。 本标准起草单位：上海轻工业研究所有限公司、上海橡胶制品研究所、宁波市胶粘剂及制品行业
协会。
本标准主要起草人：林丽芬、孙静、翁国建、施才财、蔡真。 本标准委托全国胶粘剂标准化技术委员会负责解释。 本标准为首次发布。
I HG/T 42222011
热熔胶粘剂低温挠性试验方法
1范围
本标准规定了用芯轴弯曲法来测定热熔胶粘剂挠性方法。 本标准适用于薄片形式的热熔胶粘剂在低温条件下挠性的测定。也可通过调节试验环境装置和试
样温度进行指定条件下的挠性试验。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T2918—98塑料试样状态调节和试验的标准环境 3术语和定义 3. 1
挠性flexibility 热熔胶片试样可弯曲而不断裂的特性。
4试验原理
将规定尺寸和状态下的热熔胶试验片放置在一根芯轴（棒）上弯曲180°，使之成U形折叠，观察其是否断裂。每次试验都用新的试样，试验在直径由大到小的芯轴上重复进行，直至胶粘剂试条弯断为止。胶粘剂的挠性为五分之四的试样都未断裂的直径最小的芯轴。 5试验装置 5.1低温试验箱：温度波动不大于土1℃，建议温度区间在室温至一80℃之间。 5.2挠性试验装置：由芯轴支座和芯轴组成（分别参见图1和图2），芯轴直径分别为3.2mm 6.4mm、12.8mm、25.6mm，有效长度为125mm，不锈钢或黄铜材质制成。也可根据特殊的要求确定所需芯轴的直径和长度。
图1芯轴支座
- HG/T 4222—2011
Φ25.6mm
p6.4mm
LH
125mm
125mm
Plmm
12.8mm
Φ3.2mm
加 5mm
[25.mm
1250
41
图2芯轴
6试样 6.1试样应从模压或挤出的片材或薄膜中裁得，表面无肉眼可见的明显裂纹、气泡。不允许使用几个薄片叠合起来的试样。 6.2试样的尺寸可按使用要求变动。推荐的试样尺寸为75mm×10mm（长×宽），厚度1.25mm土 0.01mm（参见图3）。厚度尺寸很关键，必须精确地控制、测量。
75 mm
+
tu 4
1.25 mm±0.1 mmj
of
图3试样
7试样和试验装置的状态 7.1试样和试验装置要在试验要求的条件下存放24h，确保试验在相同的条件下进行。低温快速筛选时，至少要在试验要求的条件下存放4h(试验报告要对条件的变化予以记录）。 7.2如果没有条件规定，试样和试验装置应根据GB/T2918的规定在（23士2）℃以及相对湿度 50%±5%下进行24h以上状态调节。 8操作步骤 8.1将芯轴、芯轴支座以及试验样品一起放人低温试验箱。在实验的条件下存放24h。 8.2将直径最大的芯轴架在芯轴支座的楔形缺口上，用手（戴上普通的棉工作手套)将试样平的一面与测试芯轴水平轴线成直角地切向放置。 8.3在1s内将试样折180°，在芯轴上形成一个倒U”字形，并保持与芯轴的紧密接触。 8.4观察试样有否断裂并记录。如果没有发生断裂，则取一个新的试样在下一个直径较小的芯轴上弯折。直到断裂为止。 8.5取5根新试样在直径最小的没有发生断裂的芯轴上重复试验五次，观察试样有否断裂并记录。 8.6如果重复试验五分之四的试样不发生断裂，则再取5根新试样绕下一个直径更小的芯轴进行测试；否则，则再取5根新试样绕上一个直径更大的芯轴进行测试。观察试样有否断裂并记录。 9试验结果表示 9.1以五个试样中有四个通过的直径最小的芯轴记录为该热熔胶的挠性。 9.2试验样品在芯轴上做弯曲试验时出现明显折断、裂纹或细微裂纹为破坏；不影响材料拉伸性能的变色或泛白不认为是破坏，但必须在报告中注明。 2 HG/T4222-2011
10 试验报告
试验报告应包括以下内容：
本标准的编号和名称； b) 热熔胶的名称、生产厂名、生产日期、批号； c) 样品的成型方法、尺寸（特别是厚度，须精确至0.01mm）； d) 芯轴的直径（五个试样中有四个未断裂的直径最小的芯轴尺寸）； c) 测试条件：温度（如需要的话，包括湿度等）； f) 样品弯曲后的颜色变化； g) 其他需要报告的内容。
a)
