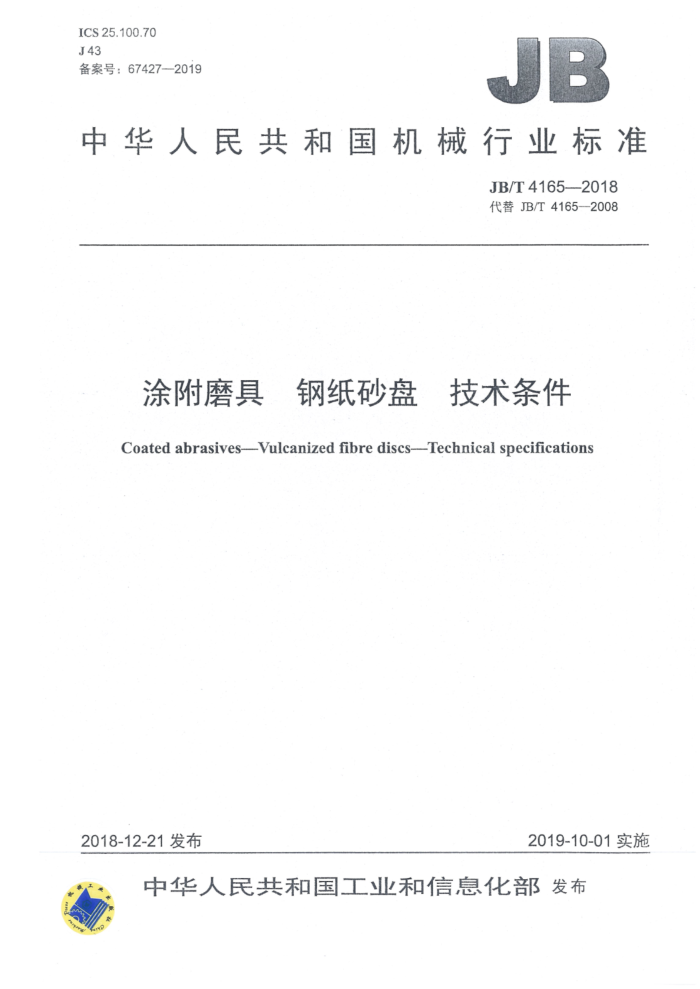

ICS25.100.70 J43 备案号：67427—2019
一
中华人民共和国机械行业标准
JB/T4165--2018 代替JB/T4165-2008
涂附磨具 钢纸砂盘 技术条件
Coated abrasives--Vulcanized fibre discs--Technical specifications
2019-10-01实施
2018-12-21发布
中华人民共和国工业和信息化部发布 JB/T4165--2018
目 次
前言 1 范围 2 规范性引用文件 3术语和定义
II
型号和尺寸磨料代号. 产品标记 7 技术要求 7.1，磨料粒度组成 7.2尺寸极限偏差. 7.3外观. 7.4回转强度. 7.5卷曲度. 8试验方法... 8.1测试条件. 8.2 磨料粒度组成. 8.3 尺寸 8.4外观... 8.5回转强度.. 8.6＇卷曲度 9检验规则.. 9.1不合格分类及项目 9.2出厂检验 9.3 监督性检验 10标志、包装、运输和贮存 10.1 标志， 10.2 包装... 10.3 运输.. 10.4 贮存. 11 使用信息.
4 5 C
*2
表1·不合格分类及项目。 表2不合格质量水平（RQL）表3样本量及判定数组， JB/T4165-2018
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T4165--2008《涂附磨具钢纸砂盘技术条件》，与JB/T4165-2008相比主要技
术变化如下：
修改了回转强度的要求和试验方法（见7.4和8.5，2008年版的7.4和8.3）：修改了测试条件（见8.1，2008年版的8.4）；修改了检验规则（见第9章，2008年版的第9章）。
本标准由中国机械工业联合会提出。 本标准由全国磨料磨具标准化技术委员会（SAC/TC139）归口。 本标准起草单位：苏州远东砂轮有限公司、浙江一达研磨有限公司、江苏三菱磨料磨具有限公司。 本标准主要起草人：司文元、齐守保、王龙位、王良伟、徐爱萍、胡廷振。 本标准所代替标准的历次版本发布情况为：
-JB4165-1985、JB/T4165-1996、JB/T4165—2008
ⅡI JB/T4165-2018
涂附磨具钢纸砂盘技术条件
1范围
本标准规定了钢纸砂盘的术语和定义、型号和尺寸、磨料代号、产品标记、技术要求、试验方法、 检验规则、标志、包装、运输和贮存、使用信息。
本标准适用于以合成树脂为粘结剂，将人造磨料粘结在专用钢纸表面而制成的一种涂附磨具。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2476普通磨料代号 GB/T2493：砂轮的回转试验方法 GB/T2828.1计数抽样检验程序．第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T2829-2002·周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T9258.1 涂附磨具用磨料粒度分析第1部分：粒度组成 GB/T9258.2 涂附磨具用磨料：粒度分析第2部分：粗磨粒P12～P220粒度组成的测定 GB/T20963 涂附磨具钢纸砂盘 JB/T10043 分离涂附磨具磨料的方法
3术语和定义
下列术语和定义适用于本文件。
3.1
砂团 open grain 产品某一部分砂面高出其他部位砂面者。
3.2
胶斑spot/resin lump 砂面局部磨料被胶埋没。
3.3
分层：delamination 钢纸与钢纸或钢纸与粘结剂的分离。
3.4
破裂gap 产品某部位破损或开裂。
3.5
卷曲 curliness 基体变形造成产品凹凸不平。 JB/T4165--2018
4 型号和尺寸
钢纸砂盘的型号和尺寸见GB/T20963。
5磨料代号
钢纸砂盘用磨料代号应符合GB/T2476的规定。
6产品标记
产品标记应符合GB/T20963的规定
7技术要求
7.1 磨料粒 立度组成
钢纸砂盘用磨料粒度 7.2 尺寸极限偏差
钢纸砂盘的尺寸极限偏差 GBA 20963 7.3 外观 7.3.1 钢纸砂盘的工作面 有砂团 沙 胶、胶斑破裂、 钢纸与钢纸之间或钢纸与粘结
市
剂之间 不允许 开有分层。 7.3.2 广品标志应正确、 清晰 7.4 回转强度
钢纸砂盘的最高工作速度应为60m/s、70m/s、80m/s，按最高工作速度的1.87倍进行回转试验，钢纸砂盘应不破裂。 7.5卷曲度
钢纸砂盘的卷曲度不大于10mm。
8试验方法
8.1 测试条件
测试条件应符合GB/T20963的规定。 8.2 磨料粒度组成
按JB/T10043规定的方法对磨料进行分离后，按GB/T9258.2的规定进行检测。 8.3尺寸
尺寸用钢直尺、游标卡尺测量。
2 JB/T4165--2018
8.4外观
外观用目视检测。 8.5回转强度
将钢纸砂盘安装在符合GB/T2493规定的回转试验机上，逐渐增加转速至最高工作速度的1.87 倍。所有经过回转强度试验的产品应销毁。 8.6卷曲度
将钢纸砂盘凹面朝下，呈自然状态平放在平板上，用钢直尺测量平板与钢纸砂盘间的最大空陷值。
9检验规则
9.1 1不合格分类及项目
钢纸砂盘的不合格分类及项目见表1。
表1不合格分类及项目
不合格分类 A类 不合格 B类不合格 C类不合格
E
回转强
破裂、 欢电标志、 缺痧、缺复胶
尺寸沙团、
9.2出厂检验 9.2.1 A类不合格项
回转强度按照批量的0.1%抽取则判定为回转强度合格，若出现不合格则另抽取双倍数量的样品进行检测，全部符合7.4的要求则判定
片抽取进行检测，全部符合7.4的要求
为回转强度合格，若仍有不合格则该批次做报废处理。 9.2.2其他不合格项 9.2.2.1抽样方案
B类不合格项和C类不合格项按GB/T2828.1的规定进行随机抽样。抽样方案采用正常检查一次抽样方案，检验水平使用一般检验水平I，接收质量限（AQL）对于B类为4.0，对于C类为6.5。 9.2.2.2、判定
按9.2.2.1抽取样本后，对样本实施全数检验。当样本不合格数不大于Ac时产品判定为合格接收。 对于B类不合格，Ac和Re均按片数计；对于C类不合格，Ac和Re均按项数（不合格项数）计。
对于各类不合格应分别做出判定结论。当各类全部判定为合格接收时，该批产品才最终判定为合格；若各类中有任意一类或多类为不合格拒收，则该批产品最终判定为不合格。 9.3监督性检验 9.3.1检验批的形成
将已检验合格入库的生产条件基本相同的同一品种、规格（尺寸、粒度、材质）汇集成批，提交检 JB/T41652018
验批的大小可根据各个具体品种规格的产量按检验部门的规定执行，一般批量为100片～200片。 9.3.2抽样方案
按GB/T2829--2002的规定从形成的检验批中随机抽样。抽样方案采用一次抽样方案，判别水平使用判别水平IⅢI。不合格质量水平（RQL）按本标准表2的规定。
表2不合格质量水平（RQL）
不合格质量水平（RQL）
A类不合格
C类不合格
B类不合格
1.0
40
80
按GB/T2829一2002中表2检索抽样方案，样本量和判定数组见本标准表3。
表3样本量及判定数组
抽样方案类型 A类不合格 B类不合格
C类不合格 AcRe
样本量 10
判别水平
AcRe 01
Ac Re 12
II
一次
45
9.3.3判定
按上述抽样方案抽取样本后，对样本实施全数检验。当样本不合格数不大于Ac时产品判定为合格接收。对于A类不合格和B类不合格，Ac和Re均按片数计；对于C类不合格，Ac和Re均按项数（不合格项数）计。
对于各类不合格应分别做出判定结论。当各类不合格全部判定为合格接收时，该批产品才最终判定为合格；若各类不合格中有任意一类或多类为不合格拒收，则该批产品最终判定为不合格。
10标志、包装、运输和贮存
10.1标志 10.1.1产品标志应符合GB/T20963的规定。 10.1.2包装箱上应标明下列内容：
a）生产厂名称； b）注册商标； c）产品名称： d）磨料、粒度； e）规格； f）数量，单位为片； g）毛重，单位为千克（kg）； h）外形尺寸（长×宽×高)； i）生产日期或批号； i）防潮标志。
10.2包装
钢纸砂盘应用防潮材料包装，包装内应附有产品合格证，包装应符合交通运输的有关规定。
4 JB/T4165-2018
10.3运输
产品运输时应注意防火、防雨、防碰伤，切勿损坏包装。 10.4贮存
产品应贮存在干燥、通风处，严防受潮，远离热源。产品保质期为两年，逾期产品应重新进行回转强度试验，合格后方可使用。
11 使用信息
11.1钢纸砂盘使用时应用支撑托盘。 11.2钢纸砂盘的包装纸应在使用前才打开。一次使用不完的需密封存放。
