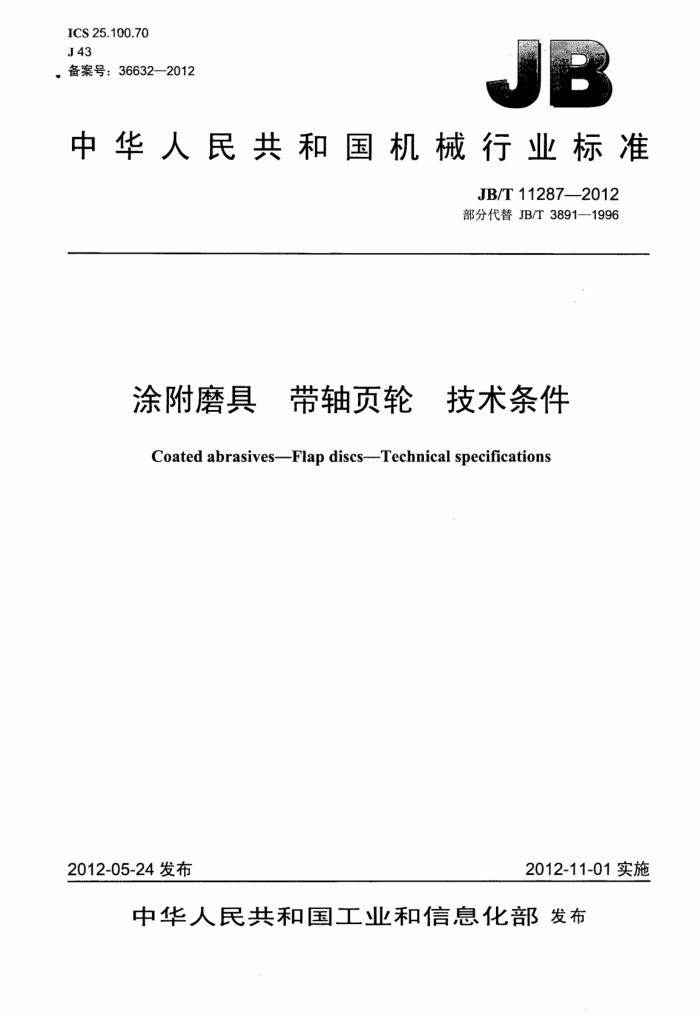

ICS 25.100.70 J43 备案号：36632—2012
中华人民共和国机械行业标准
JB/T 11287-2012 部分代替JB/T3891-1996
涂附磨具 带轴页轮 技术条件
Coated abrasives--Flap discs--Technical specifications
2012-05-24发布
2012-11-01实施
中华人民共和国工业和信息化都发布 JB/T112872012
目 次
前言
范围 2 规范性引用文件
技术要求 4 试验方法 5 检验规则 5.1 带轴页轮不合格分类. 5.2 出厂检验 5.3 监督性检验， 5.4 样本的抽取 5.5 抽样检验的判定 6标志、包装、贮存和运输
2
建筑321---标准查询网 www. jz321.ne JB/T11287--2012
前 言
本标准按照GBT1.1-2009给出的规则起草。 本标准代替JB/T3891一1996《研磨页轮》中有关带轴页轮的内容：未被代替的内容为卡盘页轮和
形页轮（这两项内容将纳入其他标准），与JB/T3891一1996相比主要技术变化如下：
删除了带轴页轮代号SW（1996年版的表1）；修改了研磨页轮尺寸偏差的检查方法（见4.1：1996年版的5.1）；修改了基本尺寸的极限偏差（见3.2，1996年版的4.2）：修改了最高工作速度（见3.3，1996年版的4.3）；增加了监督性检验（见5.3）；增加了样本的抽取（见5.4）；增加了包装材料的要求（见6.2）；修改了产品标志的内容（见6.1，1996年版的7.1）；修改了包装标志的内容（见6.4，1996年版的7.4）。
本标准由中国机械工业联合会提出。 本标准由全国磨料磨具标准化技术委员会（SAC/TC139）归口。 本标准起草单位：佛山市顺德区大唐研磨材料有限公司。 本标准主要起草人：张庆祝，刘森。 本标准所代替标准的历次版本发布情况为：
JB3891—1985-JB/T3891-1996。
II JB/T112872012
涂附磨具# 带轴页轮技术条件
1范围
本标准规定了带轴页轮的技术要求、试验方法、检验规则及标志、包装、贮存和运输要求。 本标准适用于用在手持式磨削机上的带轴页轮。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2493砂轮的回转试验方法 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T23539涂附磨具带轴页轮 JB/T3889涂附磨具砂布 JB/T7498 涂附磨具砂纸
3技术要求 3.1砂布、砂纸应符合JB/T3889和JB/T7498的规定。 3.2.带轴页轮尺寸及极限偏差应符合GB/T23539的规定。 3.3带轴页轮按4.2进行回转强度检验，检验后的页轮应不破裂、不脱片，并按如下最高工作速度进行制造：
<16m/s-16m/s--20m/s25m/s-32m/s35m/s40m/s—45m/s—50m/s。 4试验方法 4.1带轴页轮外径的尺寸以页片展开尺寸为准。尺寸及极限偏差用钢直尺、游标卡尺测定。 4.2带轴页轮回转强度检验方法应按GB/T2493的规定进行，回转检验速度是最高工作速度的1.5倍，并在达到回转检验速度时维持30S。 5检验规则 5.1带轴页轮不合格分类
带轴页轮不合格分类见表1。
表1
分类 B类不合格
项目回转强度轴径 S-0.1 其他尺寸及标志
A类不合格
C类不合格
x
x
x
5.2出厂检验 5.2.1带轴页轮出厂检验抽样按GB/T2828.1的规定。
建筑321---标准查询网 www.jz321.net JB/T11287—2012
5.2.2检验水平采用一般检验水平IⅡI。 5.2.3抽样方案采用正常检验一次抽样方案。 5.2.4接收质量限（AQL）按表2的规定。
表2
接收质量限（AQL）
产品名称带轴页轮
般检验水平
抽样方案正常检验一次
A类不合格
B类不合格
C类不合格
2.5
6.5
II
4.0
5.3监督性检验 5.3.1带轴页轮监督检验抽样按GB/T2829--2002的规定。 5.3.2不合格质量水平（RQL）按表3规定
表3
RQL B类不合格
产品名称带轴页轮
A类不合格
C类不合格
1.0
40
80
5.3.3判别水平，通常使用判别水平I。 5.3.4抽样方案类型，采用一次抽样方案 5.3.5按GB/T2829—2002中表3检索抽样方案，确定抽取样本及判定数组见表4。
表4
产品名称 样本大小 判别水平 抽样方案 A类不合格 B类不合格 C类不合格
类型一次
Ac Re Ac Re Ac Re
4 5
带轴页轮 5.4样本的抽取 5.4.1检验批的形成
10
III
0 1
1 2
将已入库的生产条件基本相同的同一品种、规格（尺寸、粒度、材质）汇集成批，提交检验批的大小可根据各个具体品种规格的产量由检验部门决定，一般为100个～200个。 5.4.2样本的抽取
在确定的检验批中，采取随机抽样的方法抽取样本。 5.5抽样检验的判定
按本标准规定的抽样方案抽取样本后，对样本实施全数检验。当样本不合格品数不大于Ac时判定为合格接收。对于A类、B类不合格Ac和Re均按个数计；对于C类不合格Ac和Re按项数（不合格项数）计。
对各类不合格项应分别作出判定结论，当各类全部判定为合格接收时，该批产品才最终判为合格接收。若各类中有任意一类或多类为不合格拒收时，则最终判定为整批产品不合格。 6标志、包装、贮存和运输 6.1带轴页轮标志内容符合GB/T23539的规定。 6.2带轴页轮应用防潮材料包装，包装物应附有产品合格证。 6.3包装应牢固可靠，并符合交通运输有关规定。 2 JB/T11287—2012
6.4包装箱应标明以下内容：
a）产品名称、规格、磨料、粒度； b）注册商标； c）数量； d）包装箱体积（长×宽×高）； e）毛重： f）生产日期； g）防潮、安全标志： h）生产厂名称。
6.5产品应贮存在干燥、通风场所，严防受潮。 6.6产品保质期为一年。贮存期超过一年的，应重新进行回转强度检验合格后方可使用。
建筑321- 标准查询网：www.jz321.net 1002811
/H
中华人民共和国
机械行业标准
涂附磨具带轴页轮技术条件
JB/T11287--2012
+
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
+
210mm×297mm0.5印张11千字 2012年12月第1版第1次印刷
定价：12.00元
+
书号：15111·10729 网址：http：//www.cmpbook.corm 编辑部电话：（010）88379778 直销中心电话： (010）88379693
封面无防伪标均为盗版
版权专有 侵权必究
JB/T11287-2012
打印日期：2013年3月25日F009A
