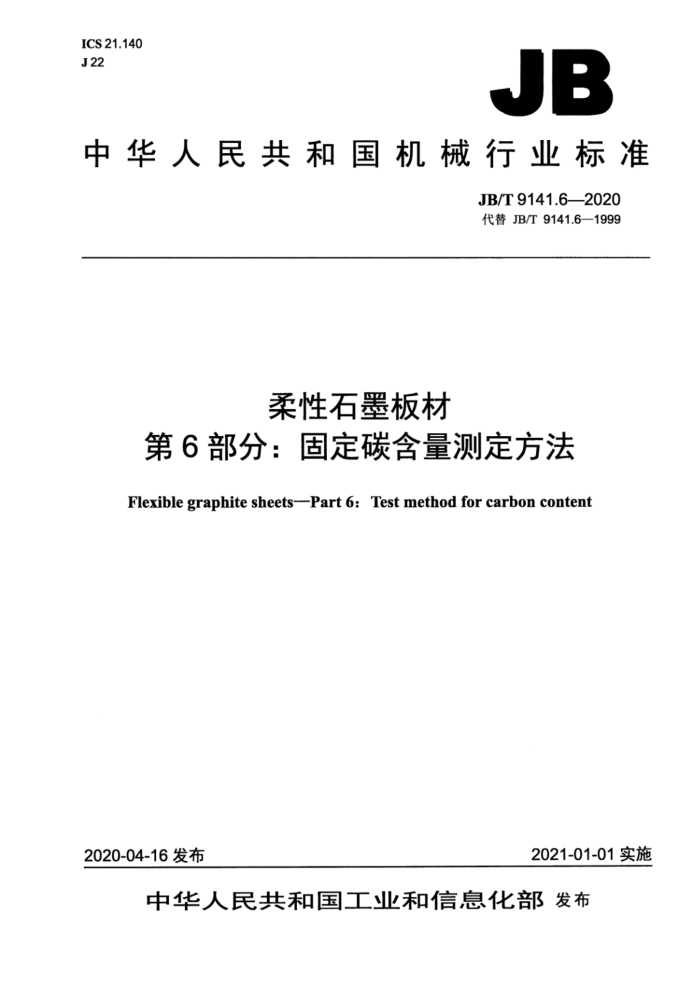

JB
中华人民共和国机械行业标准
JB/T9141.6—2020 代替JB/T9141.6—1999
柔性石墨板材
第6部分：固定碳含量测定方法
Flexible graphite sheets-Part 6: Test method for carbon content
2021-01-01实施
2020-04-16发布 目 次
前言 1范围 2规范性引用文件 3原理. 4试样 5挥发分的测定，
5.1仪器和设备.. 5.2试验步骤.. 5.3试验数据处理 6灰分的测定 7固定碳含量的计算 8试验报告
2
表1允许误差范围. 前言
JB/T9141《柔性石墨板材》分为九个部分：
第1部分：密度测试方法；第2部分：抗拉强度测试方法；第3部分：压缩强度测试方法：第4部分：压缩率、回弹率测试方法：第5部分：灰分测定方法：第6部分：固定碳含量测定方法；第7部分：热失重测定方法：第8部分：滑动摩擦系数测试方法；第9部分：取样方法。
本部分为JB/T9141的第6部分。 本部分按照GB/T1.1—2009给出的规则起草，本部分代替JB/T9141.6--1999《柔性石墨板材固
定碳含量测定方法》，与JB/T9141.6一1999相比主要技术变化如下：
修改了试样要求（见第4章，1999年版的4.1.2和4.1.3.1）；修改了允许误差的规定（见5.3.3，1999年版的4.1.5）。
本部分由中国机械工业联合会提出。 本部分由全国填料与静密封标准化技术委员会（SAC/TC350）归口。 本部分起草单位：合肥通用机械研究院有限公司、合肥通用机电产品检测院有限公司。 本部分主要起草人：熊微、吴素云。 本部分所代替标准的历次版本发布情况为：
-ZBJ22014—1989: JB/T9141.6—1999。 柔性石墨板材第6部分：固定碳含量测定方法
1范围
JB/T9141的本部分规定了测定柔性石墨板固定碳含量的原理，试样，挥发分的测定，灰分的测定、固定碳含量的计算、试验报告。
本部分适用于柔性石墨板材固定碳含量的测定。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T9141.5柔性石墨板材第5部分：灰分测定方法
3原理
分别测定试样的挥发分和灰分，用差减法计算固定碳含量。
4试样
4.1样品表面应清洁，无灰尘和油污。 4.2沿样品对角线方向等距取三块大小相同的方形试样，其总质量不少于20g。将每块方形试样均分成两份，一份为试样，另一份作为保留试样。 4.3将试样用不锈钢剪刀剪碎（不大于3mm）。 4.4将制得的试样在105℃110℃电热恒温干燥箱中干燥1h后取出，放入干燥器内冷却至室温备用。
5挥发分的测定
5.1仪器和设备
试验用仪器和设备有： a）电热恒温干燥箱； b）箱式电阻炉； c）分析天平：感量0.1mg； d）干燥器； e）双盖瓷埚： f）埚架。
5.2试验步骤 严炉门。灼烧10min，取出，冷却1min～2min，移入干燥器中冷却至室温，称重，精确至0.2mg。
试样放入炉中后，在3min内炉温应升到规定温度，否则试验无效。 5.3试验数据处理 5.3.1挥发分按公式（1）计算。
w, = "o -m ×100% ..
·(1)
mo-m
式中： W 挥发分： mo 灼烧前埚与试样总质量，单位为克（g）； mi- 灼烧后埚与试样总质量，单位为克（g）；
埚质量，单位为克（g）。
m
5.3.2 试验结果取两个平行测定值的算术平均值，保留两位有效数字。 5.3.3 平行试验误差不得超过表1规定的范围，否则应重新测定。
表1 允许误差范围
挥发分 (%) ≤0.5 >0.5
两个平行测定值的绝对差值
(%) 0.05 0.10
6 灰分的测定
灰分的测定应按JB/T9141.5的规定进行。
7 固定碳含量的计算
7.1固定碳含量按公式（2）计算。
w=100% -(w.+w)
(2)
式中： w 固定碳含量 W 挥发分；
灰分。
W 7.2固定碳含量计算值取三位有效数字。
8试验报告
试验报告应包括下列内容： a）注明按照本部分进行测定； b）材料的规格、牌号、生产厂； c）试验结果； 1
