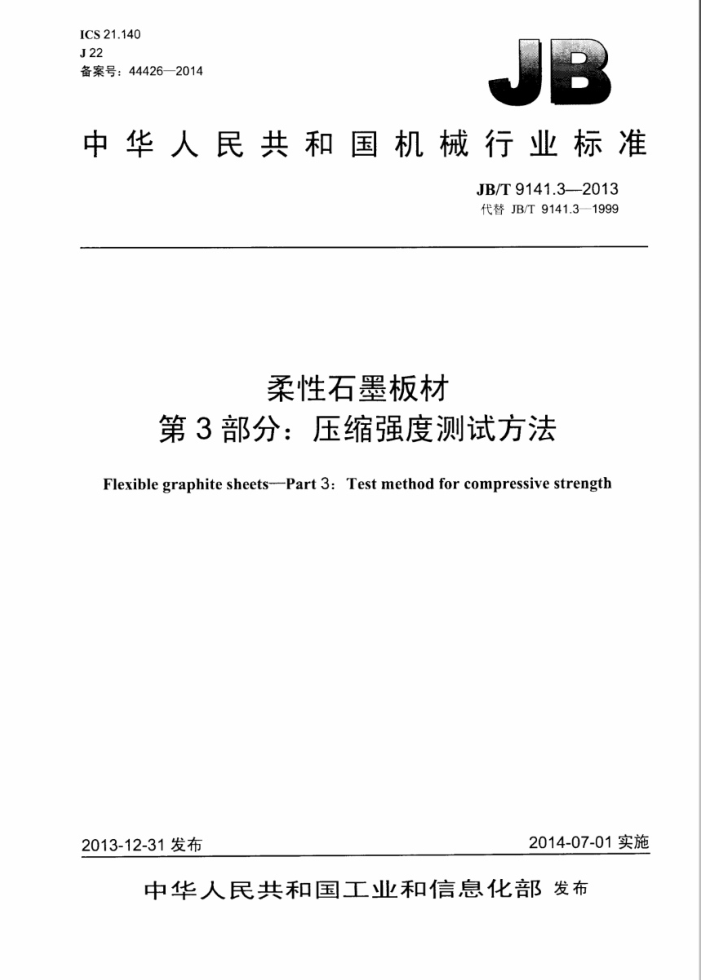

ICS 21.140 J22 备案号：44426—2014
中华人民共和国机械行业标准
JB/T9141.3-2013 代替JB/T9141.3—1999
柔性石墨板材
第3部分：压缩强度测试方法
Flexible graphite sheets--Part 3: Test method for compressive strength
2014-07-01实施
2013-12-31发布
中华人民共和国工业和信息化部发布 JB/T9141.32013
目 次
前言. 1范围. 2试验设备， 2.1试验机 2.2垫块... 3试样.. 4试验步骤..
试验结果和计算试验报告...
5
6
. JB/T9141.32013
前言
JB/T9141《柔性石墨板材》分为以下9个部分：
第1部分：密度测试方法：第2部分：抗拉强度测试方法：
-
第3部分：压缩强度测试方法：第4部分：压缩率。回弹率测试方法：第5部分：火分测定方法：第6部分：固定碳含量测定方法：第7部分：热失重测定方法：第8部分：滑动摩擦系数测试方法：第9部分：取样方法。
本部分为JB/T9141的第3部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T9141.3--1999《柔性石墨板材 压缩强度测试方法》，与JB/T9141.3--1999相比主
要技术变化如下：
一修改了试样规格形状和高度的要求。 一增加对垫块的刚度要求：取消对垫块规格的推荐。
本部分由中国机械工业联合会提出。 本部分由全国填料与静密封标准化技术委员会（SAC/TC350）归口。 本部分起草单位：宁波易天地信远密封技术有限公司。 本部分主要起草人：袁奕琳、林剑红。 本部分所替代标准的历次版本发布情况为：
ZBJ220111989: JB/T9141.3—1999
II JB/T9141.32013
柔性石墨板材第3部分：压缩强度测试方法
1范围
JB/T9141的本部分规定了测试柔性石墨板材压缩强度的试验设备、试样规格和形状、试验步骤及试验结果的计算。
本部分适用于柔性石墨板材压缩强度的测试。
2试验设备
2.1试验机 2.1.1材料试验机。 2.1.2压缩负荷值应在试验机每级表盘满量程的10%90%，但不小于试验机最大负荷的4%范围内测力示值误差应在土1%以内。 2.2垫块 2.2.1垫块材料的刚度不小于1500kN/mm，以保证在测试过程中不变形。 2.2.2垫块上下表面粗糙度应满足3.2um 3试样
3.1将试样冲切成+75mm×55mm的环形试样。试样的厚度应不小于1.6mm，若单层厚度不符合要求，可多层叠加直至厚度不小1.6mm。 3.2试样应表面平滑，边缘整齐，无气泡、裂纹、皱折、分层、划痕和明显杂质等缺陷。 3.3每组试样不少于3个。
4试验步骤
4.1将试样置于上，下垫块中问，连同垫块一起放在试验机的两压板之间，并使试样轴线与试验机压板及两垫块的中心线重合。 4.2开动试验机，以（3土1）mm/min的速度（空载）加载至试样压溃，记录试样压溃时的负荷值。
5试验结果和计算
5.1压缩强度按式（1）计算：
(1)
式中： Ce一压缩强度，单位为兆帕（MPa）： P试样压溃时负荷值，单位为牛（N)：
1 JB/T9141.32013
A一一试样承载面积，单位为平方毫米（mm）。 5.2 试验结果以一组试样测试值的算术平均值表示，取三位有效数字。 5.3 若要求计算标准偏差，可按式（2）计算：
-0.
...(2)
53
n-1
式中：
标准偏差：
Ge 第1个测试值： 。一—一纽测试值的算术平均值； n———测试的试样个数。
6 试验报告
试验报告应包括下列内容： a）注明按照本部分： b）材料的规格、牌号、生产厂： c）试验机型号： d）试样编号： e）试验结果： f)）试验日期、人员。
