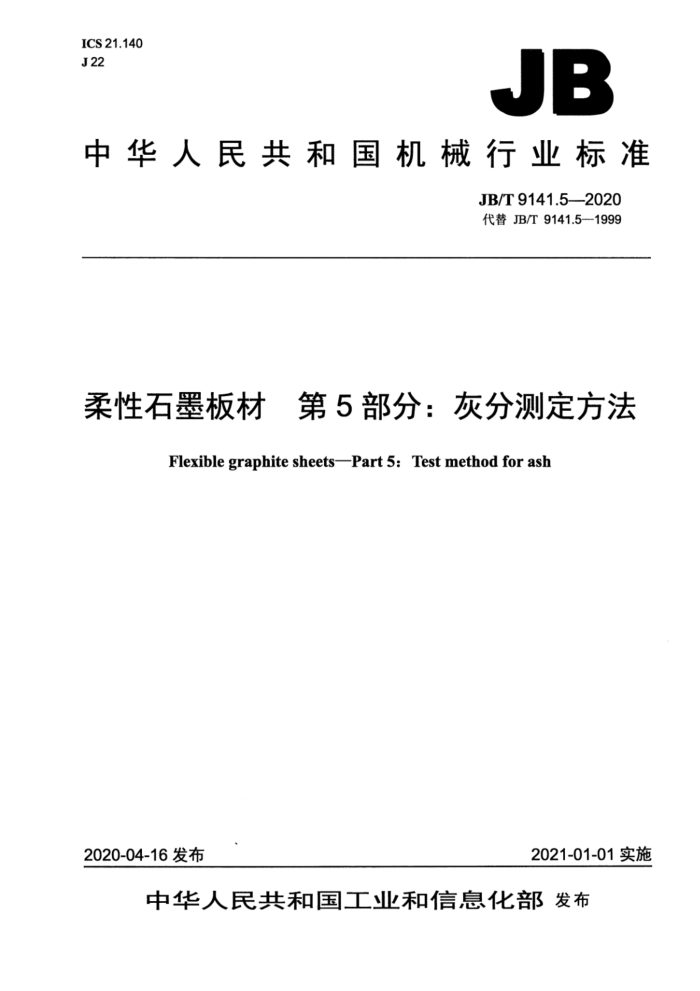

JB
中华人民共和国机械行业标准
JB/T9141.52020 代替JB/T9141.5-1999
柔性石墨板材 第5部分：灰分测定方法
Flexible graphite sheets-Part 5: Test method for ash
2021-01-01实施
2020-04-16发布 目 次
前言 1范围. 2仪器和设备 3试样... 4试验步骤 5试验数据处理 6试验报告
I
.i.
EEEEEEE
2
电
表1 允许误差范围
000000000000000000000000000000000000000000000
电电电电量电业业电
..- 前言
JB/T9141《柔性石墨板材》分为九个部分：
一第1部分：密度测试方法：第2部分：抗拉强度测试方法；第3部分：压缩强度测试方法； -第4部分：压缩率、回弹率测试方法：第5部分：灰分测定方法；第6部分：固定碳含量测定方法：第7部分：热失重测定方法：第8部分：滑动摩擦系数测试方法；第9部分：取样方法。
本部分为JB/T9141的第5部分。 本部分按照GB/T1.1--2009给出的规则起草，本部分代替JB/T9141.51999《柔性石墨板材灰
分测定方法》，与JB/T9141.5一1999相比主要技术变化如下：
一删除了第2章（见1999年版的第2章）：一修改了试样要求（见第3章，1999年版的第4章和5.1）；修改了允许误差的规定（见5.3，1999年版的第7章）
本部分由中国机械工业联合会提出。 本部分由全国填料与静密封标准化技术委员会（SAC/TC350）归口。 本部分起草单位：合肥通用机械研究院有限公司、合肥通用机电产品检测院有限公司。 本部分主要起草人：吴素云、熊微、何松。 本部分所代替标准的历次版本发布情况为：
ZBJ22013—-1989; JB/T9141.5--1999。 柔性石墨板材第5部分：灰分测定方法
1范围
JB/T9141的本部分规定了测定柔性石墨板材灰分的仪器和设备、试样，试验步骤、试验数据处理试验报告。
本部分适用于柔性石墨板材灰分的测定。
2仪器和设备
试验用仪器和设备有： a）电热恒温干燥箱： b）箱式电阻炉； c）分析天平：感量0.1mg； d）干燥器； e）瓷方舟。
3试样
3.1样品表面应清洁，无灰尘和油污。 3.2沿样品对角线方向等距取三块大小相同的方形试样，其总质量不少于10g。将每块方形试样均分成两份，一份作为试样，另一份作为保留样。 3.3将试样用不锈钢剪刀剪碎（不大于3mm）。 3.4将制得的试样在105℃～110℃电热恒温干燥箱中干燥1h后取出，放入干燥器内冷却至室温备用。
4试验步骤
4.1称取1g～1.2g试样，精确至0.2mg，平铺于预先在800℃灼烧至恒重的瓷方舟中，将瓷方舟置入 800℃～850℃的箱式电阻炉内，关闭炉门（不宜关严），灼烧至无黑色斑点为止。 4.2从炉内取出，冷却5min～10min，移入干燥器中冷却至室温，称重，精确至0.2mg。 4.3将瓷方舟再次置入箱式电阻炉中，继续灼烧30min，重复4.2步骤。如此重复进行，直至连续两次称量值的绝对差值小于0.5mg为止。用最后一次称量值进行计算。
5试验数据处理
5.1灰分按公式（1）计算。
m-m
(1)
x100%
Wa=
mo-m mi 灼烧后试样与瓷方舟总质量，单位为克（g）；
一瓷方舟质量，单位为克（g)； mo灼烧前试样与瓷方舟总质量，单位为克（g)。
m-
5.2 试验结果取两个平行测定值的算术平均值，保留两位有效数字。 5.3 平行试验误差不得超过表1规定的范围，否则应重新测定，
表1 充许误差范围
灰分 (%) ≤0.5 >0.5~1 ≥1
两个平行测定值的绝对差值
(%) 0.05 0.10 0.20
试验报告
O
试验报告应包括下列内容： a）注明按照本部分进行测定： b）材料的规格、牌号、生产厂； c）试验结果； d）测定人员、日期 中华人民共和国
