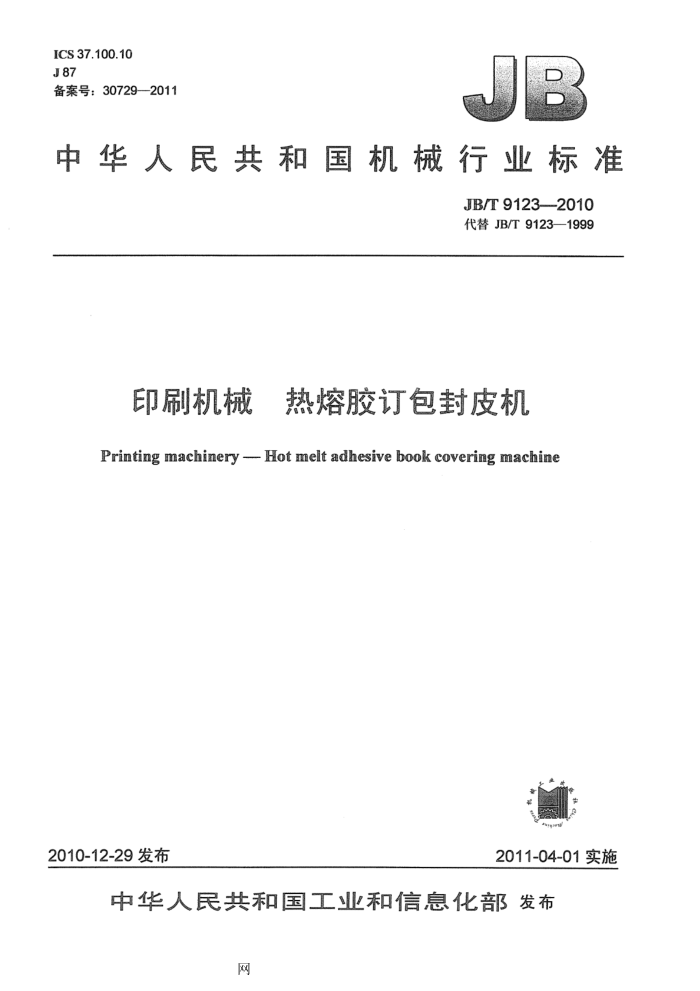

中华人民共和国机械行业标准
JB/T9123---2010 代替JB/T9123—1999
印刷机械 热熔胶订包封皮机 Printing machinery --- Hot melt adhesive book covering machine
2010-12-29发布
2011-04-01实施 目 次
前言 1范围 2规范性引用文件.. 3型式与基本参数.. 3.1型式， 3.2基本参数 3.3 型号和名称 4要求. 4.1 通则. 4.2 装配精度 4.3 传动系统。 4.4 操作机构和执行机构 4.5 轴承工作温升 4.6 安全要求。 4.7 电气质量.. 4.8 包本质量 4.9 噪声. 4.10外观质量 5试验方法。 5.1试验条件 5.2 装配精度试验 5.3 空运转试验 5.4 轴承工作温升试验 5.5 安全检验 5.6 质量试验 5.7 噪声测量 5.8 电气试验.. 5.9 外观检验. 6检验规则... 6.1 出厂检验 6.2 型式检验 7标志、包装、运输和贮存 7.1 标志 7.2 包装 7.3 运输. 7.4 贮存图1 噪声测量点位置图
I
0
###中######电#古5品总服品5店
E .2
表2装配精度表3包本精度表4包本质量试验
10018000001000000880580.0568
..
D
1500500000 前 言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替JB/T9123—1999《热熔胶订包封皮机》，与JB/T9123—1999相比主要技术变化如下：
修改了规范性引用文件（见第2章，1999年版的第2章）；修改了基本参数（见3.2，1999年版的3.2）；修改了装配精度（见4.2，1999年版的4.4）；修改了安全要求（见4.6，1999年版的4.8）；修改了电气质量内容（见4.7，1999年版的4.9) 修改了包本质量检验（见5.6，1999年版的5.3）；删除了“产品成套供应范围”（1999年版的4.11）；修改了标志、包装、运输和贮存（见第7章，1999年版的第7章和第8章）。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国机械工业联合会提出。 本标准由全国印刷机械标准化技术委员会（SAC/TC192）归口。 本标准负责起草单位：深圳市精密达机械有限公司、长春印刷机械有限责任公司、北京印刷机械研
究所。
本标准主要起草人：金玉文、张爱云、刘锋。 本标准所代替标准的历次版本发布情况为：
ZB J87019-1990; JB/T9123---1999。 印刷机械热熔胶订包封皮机
1范围
本标准规定了热熔胶订包封皮机的型式与基本参数、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于手工续书芯热熔胶订包封皮机（以下简称胶订机）。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB2894安全标志及其使用导则 GB/T4728（所有部分） 电气简图用图形符号 GB/T4879防锈包装 GB 5226.1--2008 机械电气安全 机械电气设备第1部分：通用技术条件 GB/T6388 运输包装收发货标志 GB/T9969 工业产品使用说明书总则 GB/T 13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T14436 工业产品保证文件总则 GB18209.2 机械电气安全指示、标志和操作第2部分：标志要求 JB/T3090 印刷机械产品命名与型号编制方法
3型式与基本参数 3.1型式
型式包含： a）直线式：书夹运动轨道按直线方式往复运动； b）非直线式：书夹运动轨道按圆或椭圆方式运动。
3.2基本参数
胶订机的基本参数按表1的规定。
表1 基本参数
型 式
项 目包本长度 mm 包本宽度 mm 包本厚度 mm
直 线
非直线
152~450 96~305
3~50
3~50 3.3型号和名称
胶订机的产品命名与型号编制应符合JB/T3090的规定。 4要求 4.1通则
产品应符合本标准的规定，并应按经规定程序批准的图样和技术文件制造。 4.2装配精度
胶订机装配精度，应符合表2的规定。
表2 装配精度
单位为毫米
项目铣背刀与盖板间隙铣背刀与书芯挡块间隙书芯夹板闭合时两平面平行度成型夹板底平面与书背托板间隙成型夹板闭合时两夹书平面平行度 4.3传动系统
装配精度
型 式
直线式
≤0.25
≤0.10 ≤0.20
直线式 非直线式
机器传动系统应运转平稳，工作正常，所有零部件动作应协调、准确无异常传动声响和机械自发性移动，无卡阻现象。 4.4操作机构和执行机构
操作机构应动作灵活可靠，执行机构应协调准确，涂胶均匀、封皮传递定位准确、平稳、收书机构应出书通顺、无卡阻，保持书背定型完好。 4.5轴承工作温升
轴承工作温升不应大于30℃。 4.6安全要求 4.6.1运动部件能造成人身伤害的，应进行安全防护，防护装置与电器控制系统应联锁。 4.6.2胶订机应配备急停装置。 4.6.3 安全警告标示和操作标示应醒目、贴在与之相关或相近的位置，应符合GB18209.2的规定。 4.6.4使用说明书中应对胶锅的使用和可能造成的危害及相应的防范措施进行说明。 4.7电气质量 4.7.1电气系统应布线整齐，排列有序、接头牢固；各种标记应齐全、清晰和正确，电气简图用图形符号应符合GB/T4728的规定。 4.7.2电气系统应安全、灵敏、可靠。 4.7.3机器上应安装有红色故障显示灯。 4.7.4所有外露可导电部分都应按GB5226.1--2008中8.2.1的要求连接到保护联结电路上，保护联结电路的连续性应符合GB5226.1--2008中8.2.3的规定。 4.7.5在动力电路导线和保护联结电路间施加500Vd.c时，测得的绝缘电阻不应小于1MQ2。 4.7.6在动力电路导线和保护联结电路之间施加1000V的电压、时间近似1s，不应出现击穿放电现象。 4.8包本质量 表4包本质量试验
检验方法
质量要求
检验仪器游标卡尺直尺
序号
项 目
封皮背文字中心线与书本 32开或16开本，书本厚度10mm检中心误差
≤0.50mm
验
封皮对书芯天头地脚方向 32开或16开本，书本厚度10mm检窜动误差
≤1.50 mm
验 32开本书本厚度5mm检验 32开本书本厚度20mm检验 32开或16开本，书本厚度10mm目视书本外观情况
游标卡尺
≤1.00 mm ≤1.50 mm
3
书背厚度与书本厚度误差
4
书本外观质量
符合4.8.2的规定
5
32.开本书本厚度10mm连续包本100 本
符合4.8.3的规定
包本成品率
6
5.7噪声测量
在进行5.6质量试验时，用普通声级计测量机器的A声压级噪声。噪声测量点距地面1.5m：距机器四周对称中心外轮廓为1m，其中第5点为巡回测量最大噪声点（见图1），测得的五点噪声算术平均值为整机噪声，应符合4.9的规定。
机器轮廓线
测量点轨迹线
图1噪声测量点位置图
5.8电气试验 5.8.1目测电气系统布线排列、接头、标记，应符合4.7.1的规定， 5.8.2对胶订机进行起动。停车各五次，检验其运行情况应符合4.7.2、4.7.3规定。 5.8.3按GB5226.1一2008中的18.2.2的试验方法，检验保护联结电路的连续性，应符合4.7.4的规定。 5.8.4按GB5226.1--2008中的18.3的试验方法，测得的绝缘电阻应符合4.7.5的规定。 5.8.5按GB5226.1-2008中的18.4的试验方法，检验电气系统的耐压试验，结果应符合4.7.6的规定。 5.9外观检验
