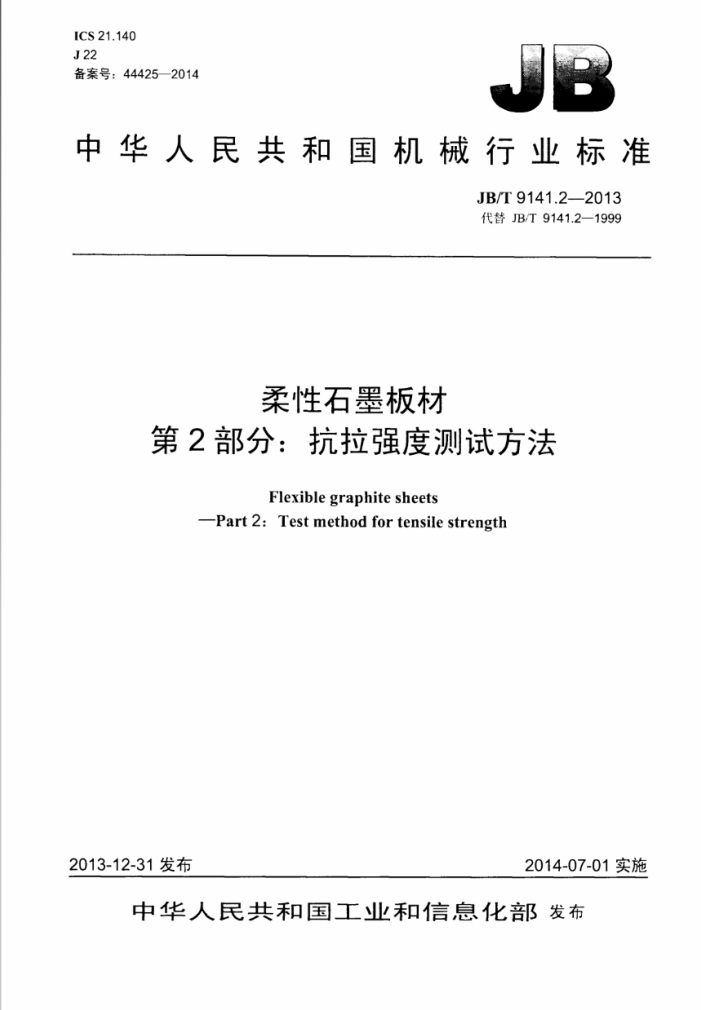

ICS 21.140 J22 备案号：444252014
中华人民共和国机械行业标准
JB/T9141.22013 代替JB/T9141.2—1999
柔性石墨板材
第2部分：抗拉强度测试方法
Flexiblegraphitesheets
-Part 2:Test method for tensile strength
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布 JB/T9141.2—2013
目 次
前百 1 范围 2 试验设备 2.1试验机. 2.2千分尺.. 2.3游标卡尺 3试样.. 4 试验步驿
11
试验结果和计算
5 6 试验报告 JB/T9141.2—2013
前言
JB/T9141《柔性石墨板材》分为以下9个部分：
第1部分：密度测试方法：一第2部分：抗拉强度测试方法：
一第3部分：压缩强度测试方法：一第4部分：压缩率，回弹率测试方法：一第5部分：灰分测定方法：
第6部分：固定碳含量测定方法；第7部分：热失重测定方法：第8部分：滑动摩擦系数测试方法：第9部分：取样方法。
本部分为JB/T9141的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T9141.2--1999《柔性石墨板材 拉伸强度测试方法》，与JB/T9141.2—-1999相比主
要技术变化如下：
标准名称中拉伸强度改为抗拉强度：一取消了哑铃形试样的规定：一增加了在板材同一方向取样和试验报告应包括取样方向的要求本部分由中国机械工业联合会提出。 本部分由全国填料与静密封标准化技术委员会（SAC/TC350）归口。 本部分起草单位：合肥通用机械研究院。合肥通用机电产品检测院。 本部分主要起草人：吴素云、辛安见。王春燕、马金平、岳铮。 本部分所代替标准的历次版本发布情况为：
ZBJ22010—1989: JB/T9141.21999
II JB/T9141.2—2013
柔性石墨板材第2部分：抗拉强度测试方法
1范围
JB/9141的本部分规定了测试柔性石墨板材抗拉强度的试验设备、试样。试验步骤和试验结果的计算。
本部分适用于柔性石墨板材抗拉强度的测试。
2试验设备
2.1试验机 2.1.1材料试验机。 2.1.2断裂负荷值应在试验机每级表盘满量程的10%～90%，但不小」试验机最大负荷的4%范用内。 测力示值误差应在土1%以内。 2.2 千分尺
分度值为0.001mma 2.3游标卡尺
分度值为0.02mma
3试样
3.1试样规格和形状：按图1所示的规格形状在板材同一方向上裁取试样。试样标距为50mm。
单位为毫米
T00
50±0.5 100±1
图1
3.2试样应表面平整，边缘整齐，无气泡、裂纹、皱折、分层、划痕和明显杂质等缺陷。 3.3每组试样不少丁5个。
4试验步骤
4.1在试样标距内测量试样的厚度（精确到0.01mm）和宽度（精确到0.1mm）。测量部位均勾分布，且不少于三点。取算术平均值。
1 JB/T9141.22013
4.2将试样置于试验机的夹具上，调整试样使拉伸方向的轴线与夹具的轴线重合。夹紧夹具，以防止试样在拉伸过程中滑脱和断在夹具内为度。 4.3开动试验机，以（5土2）mm/min的速度拉伸，记录试样断裂时的负荷值。 4.4试样断裂在标距之外的部位时，此试验无效，应另取试样重做，
5试验结果和计算
5.1抗拉强度按式（1）计算：
P
(1)
Q:
bd
式中：
抗拉强度，单位为兆帕（MPa）：
P断裂负荷，单位为牛（N)： b一试样的宽度，单位为毫米（mm）： d一试样的厚度，单位为毫米（mm）。
5.2试验结果以一一组试样测试值的算术平均值表示，取两位有效数字。 5.3若要求计算标准偏差，可按式（2）计算：
α)2
(2)
n-1
式中：
标准偏差：
S O 第1个测试值
组测试值的算术平均值：测试的试样个数。
a n
6试验报告
试验报告应包括下列内容： a）注明试验是按本部分进行； b）材料的规格、牌号、生产厂： c）试验机型号： d）试样编号、个数、取样方间： e）试验结果： f)试验日期、人员。
2
