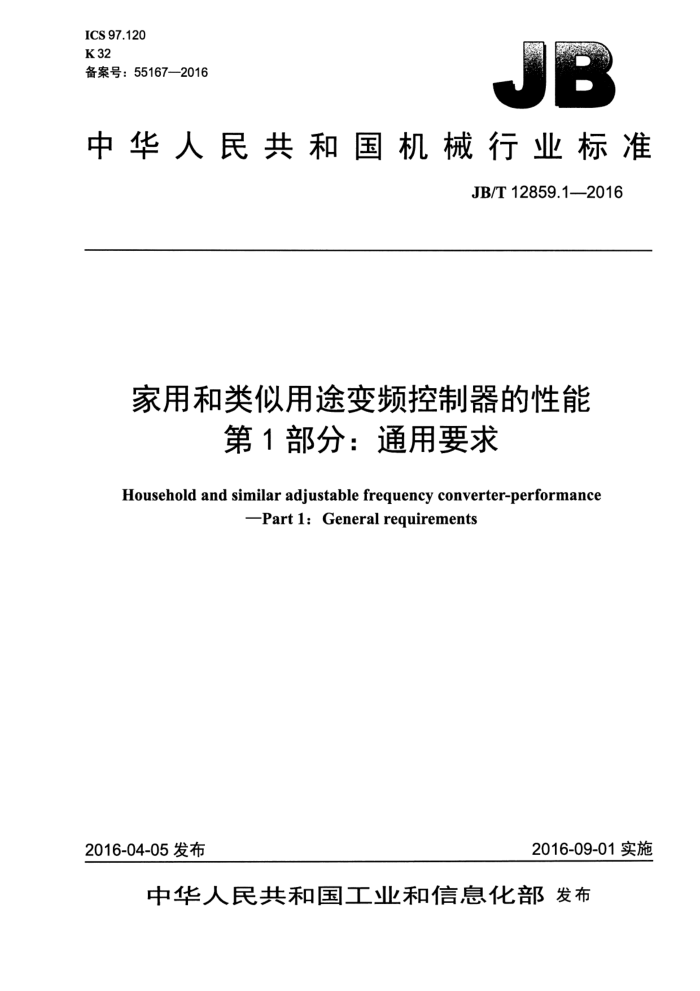

ICS 97.120 K 32 备案号：55167—2016
中华人民共和国机械行业标准
JB/T 12859.1——2016
家用和类似用途变频控制器的性能
第1部分：通用要求
Household and similar adjustable frequency converter-performance
Part 1: General requirements
2016-04-05发布
2016-09-01实施
中华人民共和国工业和信息化部发布 JB/T 12859.12016
目 次
前言 1
. ...
.................................
范围 2 规范性引用文件 术语和定义 要求
3
4
4.1 通用要求. 4.2 输入要求， 4.3 输出要求. 4.4 环境应力要求 4.5 保护性能要求. 4.6 运行可靠性要求．试验方法 5.1 输出要求试验方法. 5.2 环境应力试验方法. 5.3保护试验方法. 5.4可靠性试验方法 6 标志附录A（资料性附录） 性能要求和试验方法汇总图1加速、减速、恒速示意图
表1温度、相对湿度选取参照表表 A.1性能要求和试验方法汇总表
............... JB/T 12859.1—2016
前言
JB/T12859《家用和类似用途变频控制器的性能》分为两个部分：一第1部分：通用要求；一第2部分：特殊要求。 本部分为JB/T12859的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国家用自动控制器标准化技术委员会（SAC/TC212）归口。 本部分起草单位：海信（山东）空调有限公司、珠海格力电器股份有限公司、威凯检测技术有限公
司、广东工业大学、中国家用电器研究院、青岛海尔空调器有限总公司、广东美的制冷设备有限公司、 广东科龙空调器有限公司、浙江三花股份有限公司、大金（中国）投资有限公司上海分公司、博西华电器（江苏）有限公司、南京拜伦科技有限公司、深圳市鑫汇科股份有限公司、广东万和新电气股份有限公司、卡乐电子（苏州）有限责任公司、深圳拓邦股份有限公司、广州万宝集团压缩机有限公司、四川长虹电器股份有限公司、青岛三源泰科电子科技有限公司、浙江盾安人工环境股份有限公司、TCL空调器（中山）有限公司、上海日立电器有限公司、杭州阔博科技有限公司、佛山市顺德区和而泰电子科技有限公司。
本部分主要起草人：王志刚、伍宏文、谢剑飞、余永权、殷显鑫、冯长卿、程永甫、郑绪成、王斌、 叶荣、张建强、戴芳、潘邦延、许申生、孙颖楷、安德烈、彭干泉、孙慧、涂小平、林志强、汪向荣、 朱久长、汪辉、武志强、蒋洪波、李照义、王伟杰、林晓慧。
本部分为首次发布。
II JB/T 12859.1—2016
家用和类似用途变频控制器的性能
第1部分：通用要求
1范围
JB/T12859的本部分规定了家用和类似用途变频控制器的通用性能要求。 本部分适用于GB4706.1范围内的器具与设备所使用的输出功率大于10W、且最大额定电压不超
过690 V、最大额定电流不超过 63 A的变频控制器。
本部分不适用于专门用于工业用途的变频控制器及手持式电动工具、儿童车、残疾人车、电动摩托车等使用的变频控制器。
本部分的附录 A为性能要求和试验方法汇总表，适用于查找要求和试验方法的对应关系。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.1　电工电子产品环境试验　第2部分　试验方法　试验A：低温 GB/T2423.3电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验 GB/T 2423.10 电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦） GB/T 2423.17E 电工电子产品环境试验　第2部分：试验方法　试验Ka：盐雾 GB/T 12668.2i 调速电气传动系统第2部分：一般要求低压交流变频电气传动系统额定值的规定 GB14536.1家用和类似用途电自动控制器第1部分：通用要求 GB/T29486一2013家用和类似用途变频控制器术语
3术语和定义
下列术语和定义适用于本文件。 GB14536.1和GB/T29486界定的以及下列术语和定义适用于本文件。
3.1
加速accelerate 电动机在起动、运行过程中，变频控制器控制电动机转速由低到高的变化过程。
3.2
减速 decelerate 电动机在运行过程中，变频控制器控制电动机转速由高到低的变化过程。
3.3
恒速 constant speed 电动机在运行过程中，变频控制器控制电动机转速在要求精度范围内稳定的持续过程。
3.4
退磁demagnetize 使原本具有磁性物质的磁通量减弱一定比例或消失。
1 JB/T 12859.1--2016
3.5
退磁电流 demagnetization current 永磁电动机在一定工作温度下运行时，电动机中产生的，能够发生电枢反应，使得电动机中的磁体
发生不可逆退磁的绕组电流。
4　要求
4.1通用要求 4.1.1 变频控制器应符合本标准和GB/T29486的要求，并按照经规定程序批准的图样和技术条件制造。 4.1.2变频控制器可以是独立安装的控制器，也可以是包含在产品内的控制器。 4.1.3本标准要求的性能，适用于GB/T29486-2013中图1所示的变频控制器，其功能的实现可以通过单独的控制器，也可以通过与其他部分功能集成到一起的控制器。 4.1.4变频控制器的电磁兼容性能应符合国家相关标准对于整体产品电磁兼容性能的要求。 4.1.5变频控制器依据产品技术条件，应使其所控制的电动机具备一些所规定的特性，包括（但不限于）下列一项或多项特性:
-加速：电动机转速由低到高的变化过程，可以是快速变化，如10 Hzls，也可以是慢速变化，如0.5 Hz/s，如图1所示；减速：电动机转速由高到低的变化过程，可以是快速变化，如10 Hzls，也可以是慢速变化，如0.5Hz/s，如图1所示; 恒速：电动机转速稳定在产品技术条件规定的精度范围内，如图1所示；
S 型转
2
恒速
恒速
恒速
时间 s
图1加速、减速、恒速示意图
正转/反转：电动机在运转过程中，应先制动后再进行转向切换； -开机（起动)：电动机由静止到特定转速的变化过程； -关机（停机）：电动机由特定转速到静止的变化过程；一输入/输出数据处理：包含模拟数据和数字数据。
4.1.6试验方法中，在没有特别注明条件时，是指整机产品在额定的输入电压、频率、工况负载的条件下进行的测试。 2 JB/T 12859.1—2016
4.1.7变频控制器的频率指的是电动机或被拖动装置运转的机械频率。 4.2输入要求 4.2.1输入电压
提供给变频控制器使用的电源输入电压的有效值，最大输入额定电压不超过690V。 4.2.2输入频率
提供给变频控制器使用的电源输入电压的频率，输入电源频率一般为50Hz或60Hz。 4.2.3输入电流
电源输入侧最大电流的有效值，并考虑额定负载及其在规定的范围内所有其他条件最不利的影响，如电网频率和电压的偏差。最大输入额定电流不超过63A。 4.3输出要求 4.3.1过载能力要求
在规定的工作条件下，检测能够在规定的时间段内供给而不会超过规定限值的最大输出电流。按照 5.1.1规定的方法进行试验时，变频控制器能正常运行，不损坏器件。 4.3.2效率要求
在额定输入电压、额定输出转矩和额定输出频率的条件下，分别测试变频控制器输入的有功功率和输出的有功功率大小，然后根据下式求出：
效率=（输出有功功率/输入有功功率）×100%。 在额定功率条件下，按照5.1.2规定的方法进行试验时，变频控制器输出效率不小于90%。
4.3.3输出频率要求
变频控制器应具备不同的运行频率点，能在技术条件要求的最低频率、额定频率、最高频率的条件下运行，按5.1.3给出的方法进行试验时，若无特殊要求，则实际输出频率与设定频率偏差不超过土1Hz，或实际输出频率与设定频率偏差不超过设定频率的3%。 4.3.4输出电压要求
在额定条件下，按5.1.4规定的方法进行试验时，变频控制器负载侧端子处输出电压的平均值波动不应超过±5%。 4.4环境应力要求 4.4.1基本要求
变频控制器应选取4.4.2～4.4.5所要求的全部试验，也可根据技术条件的要求，增加其他环境应力试验。 4.4.2低温要求
按5.2.1规定的方法进行试验时，变频控制器在试验过程中无异常，允许出现功能保护，但不能出现安全隐患；试验后变频控制器带额定负载测试，各项功能正常，符合相应技术条件的要求，不存在某项功能或部分功能缺失的现象。
3 JB/T 12859.1-2016
4.4.3高温高湿要求
按5.2.2规定的方法进行试验时，变频控制器在试验过程中无异常，允许出现功能保护，但不能出现安全隐惠；试验后变频控制器带额定负载测试，各项功能正常，符合相应技术条件的要求，不存在某项功能或部分功能缺失的现象。 4.4.4盐雾要求
按5.2.3规定的方法进行试验后元器件外观无损坏，本体及引脚不能生锈；变频控制器各项功能正常，符合相应技术条件的要求，不存在某项功能或部分功能缺失的现象。 4.4.5振动要求
按5.2.4规定的方法进行试验时，变频控制器各项功能正常，符合相应技术条件的要求，不存在某项功能或部分功能缺失的现象；变频控制器的焊点不应剥离或出现裂纹，元器件不能出现松动现象。 4.5保护性能要求 4.5.1基本要求
变频控制器依据其技术条件的要求，应设计相应的保护电路和保护逻辑。 变频控制器启动、运行期间，当未达到保护条件时，不能进行错误的保护。 当实际出现一个或多个保护，应依据技术条件所要求的故障优先级别，进入优先级别最高的保护或
同时进行多个保护；进入保护后，可依据技术条件的要求，对负载进行恒速、减速、制动、停止等动作。
进入保护后可退出，当所有保护条件都解除后，变频控制器能进入正常工作模式。 变频控制器应依据其技术条件的要求，可选取4.5.2～4.5.7所列出的一个或多个保护，也可选取其
他符合技术条件的要求但不在本标准范围内的保护。 4.5.2过热要求
按5.3.1规定的方法进行试验时，有发热部件且设置热保护功能的变频控制器，当发热部件的温度达到过热条件时，能进入过热保护功能。 4.5.3过电流要求
按5.3.2规定的方法进行试验时，变频控制器在运行电流达到过电流条件时，能开启过电流保护功能。 4.5.4过电压要求
按5.3.3规定的方法进行试验时，变频控制器在运行电压达到过电压条件时，能开启过电压保护功能。 4.5.5欠电压要求
按5.3.4规定的方法进行试验时，变频控制器在启动或运行时，若电压达不到所规定的电压条件，能开启欠电压保护功能。 4.5.6断相要求
按5.3.5规定的方法进行试验时，与变频控制器输出连接的电动机负载中有断相时，变频控制器能开启断相保护功能。 4.5.7转速反馈丢失要求
按5.3.6规定的方法进行试验时，具有转速反馈检测的变频控制器，检测不到反馈信号时（如霍尔
4 JB/T 12859.1—2016
传感器信号），能进入转速反馈丢失保护。 4.6运行可靠性要求 4.6.1基本要求
变频控制器应选取4.6.2～4.6.5中所要求的全部试验，也可根据技术条件的要求，增加其他可靠性试验。 4.6.2启动要求
按5.4.1规定的方法进行试验时，变频控制器在不同的环境温度、电压下能正常启动运行，无损坏，电动机无退磁且无损坏。 4.6.3电压波动要求
按5.4.2规定的方法进行试验时，变频控制器在电压突变或波动时应能保持正常运行，无损坏；在试验过程中可以进入保护，保护解除后应能正常开启运行。 4.6.4通断电要求
按5.4.3规定的方法进行试验时，变频控制器能正常运行，无损坏，电动机无损坏且无退磁；变频控制器在通断电过程中可以进入保护，保护解除后能正常启动、运行。 4.6.5长期运行要求
按5.4.4规定的方法进行试验时，变频控制器能正常运行，无损坏，电动机无损坏且无退磁；变频控制器在通断电过程中可以进入保护，保护解除后能正常启动、运行。
5试验方法
5.1输出要求试验方法 5.1.1过载能力试验方法
变频控制器在额定输出电流下连续运行稳定后，调整电动机负载，使其电流达到额定电流的120% 或技术要求所规定的电流（两者取较大值），变频控制器能在此电流下至少连续运行1 min，同时超过此条件能可靠保护，且不损坏器件。 5.1.2效率试验方法
在额定输入电压、额定输出转矩和额定输出频率的条件下，分别测试变频控制器输入的有功功率和输出的有功功率大小，然后根据下式求出效率：
效率=（输出有功功率/输入有功功率）×100%。 5.1.3输出频率试验方法
在技术条件要求的最低频率、额定频率、最高频率的条件下分别恒速运行，在一定单位时间周期内，测试实际输出频率。 5.1.4输出电压试验方法
在技术条件要求的额定频率的条件下分别恒速运行，在一定单位时间周期内，测试实际输出电压
5
