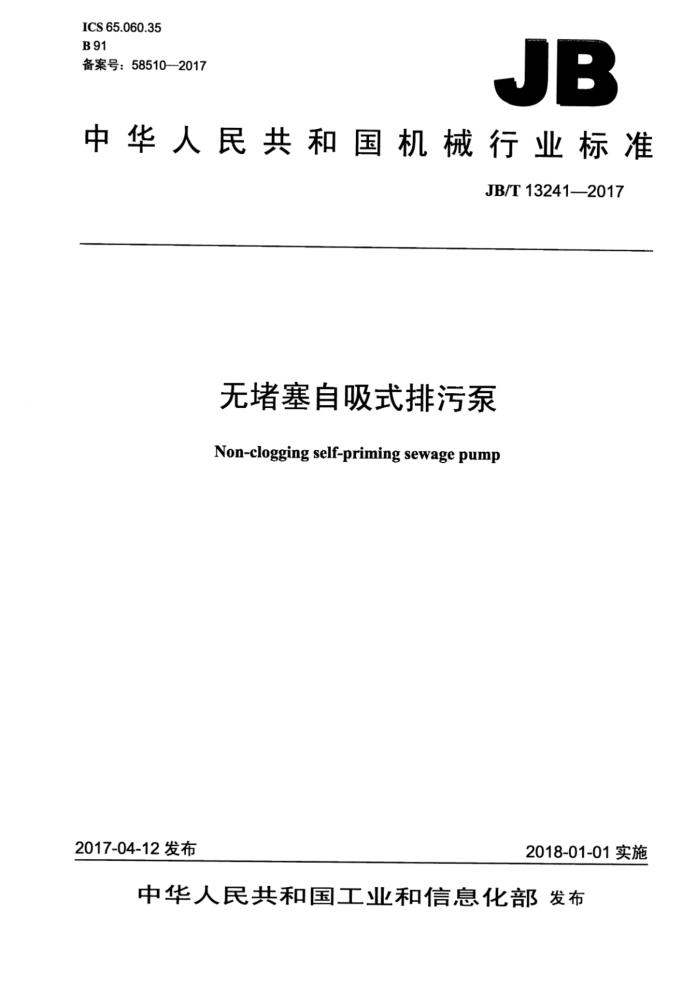

ICS65.060.35 B 91 备案号：58510—2017
JB
中华人民共和国机械行业标准
JB/T13241—2017
无堵塞自吸式排污泵 Non-clogging self-priming sewage pump
2017-04-12 发布
2018-01-01实施
中华人民共和国工业和信息化部发布 中华人民共和 国
机械行业标准无堵塞自吸式排污泵 JB/T132412017
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm?0.75印张·23千字
2018年1月第1版第1次印刷
定价：15.00元
*
书号：15111·14656 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T13241—2017
目 次
前言 1范围 2规范性引用文件， 3型式、型号和基本参数 3.1型式 3.2型号. 3.3基本参数. 4技术要求 4.1 基本要求. 4.2 性能及其容差. 4.3 结构要求 4.4 材料与外购件要求 4.5 密封要求.. 4.6 轴承要求， 4.7 联轴器或带轮要求 4.8 零部件要求 4.9 装配要求， 4.10 振动与噪声 4.11 安全要求.. 4.12 可靠性要求. 5试验方法. 6检验规则， 6.1出厂检验. 6.2型式检验 7标志、包装、运输和贮存 7.1标志 7.2包装和运输 7.3 贮存.
1 JB/T13241—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国农业机械标准化技术委员会（SAC/TC201）归口。 本标准起草单位：江苏大学流体机械工程技术研究中心、中国农业机械化科学研究院、南方泵业股
份有限公司、利欧集团浙江泵业有限公司、浙江大元泵业股份有限公司、浙江大明机电有限公司、杭州斯莱特泵业有限公司、蓝深集团股份有限公司、福建正德恒瑞机电科技有限公司、温岭市三星水泵厂、 国家水泵及系统工程技术研究中心、浙江省机电设计研究院有限公司、浙江省温岭市产品质量监督检验所。
本标准主要起草人：王洋、张咸胜、赵才甫、颜土富、王国良、俞辉、张江平、陈斌、陈鉴明、陈坚、袁寿其、何朝辉、金实斌、赵丽伟、袁建平、曹璞钰、王凯、董亮、李贵东。
本标准为首次发布。
I JB/T13241—2017
无堵塞自吸式排污泵
1范围
本标准规定了无堵塞自吸式排污泵的型式、型号、基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于输送含有固体颗粒的工业废水，农业、城建、石化、矿山、城乡等污水及其他类似液体的无堵塞自吸式排污泵（以下简称泵）。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB755旋转电机定额和性能 GB/T1220不锈钢棒 GB/T2828.12012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB/T3077合金结构钢 GB/T3216一2016回转动力泵水力性能验收试验1级、2级和3级 GB/T9239.1一2006机械振动恒态（刚性）转子平衡品质要求第1部分：规范与平衡允差的
检验
GB10395.8农林拖拉机和机械安全技术要求第8部分：排灌泵和泵机组 GB10396农林拖拉机和机械草坪和园艺动力机械安全标志和危险图形总则 GB/T12785潜水电泵试验方法 GB/T13306 标牌 GB/T13384机电产品包装通用技术条件 GB/T17241.6—2008整体铸铁法兰 GB/T29529—2013泵的噪声测量与评价方法 GB/T29531一2013泵的振动测量与评价方法 JB/T5673农林拖拉机及机具涂漆通用技术条件 JB/T6664自吸泵 JB/T6880.1 泵用灰铸铁件 JB/T11923 潜水电泵可靠性考核评定方法
3型式、型号和基本参数
3.1型式 3.1.1泵为卧式单级自吸。 3.1.2泵按传动方式分为：
1
