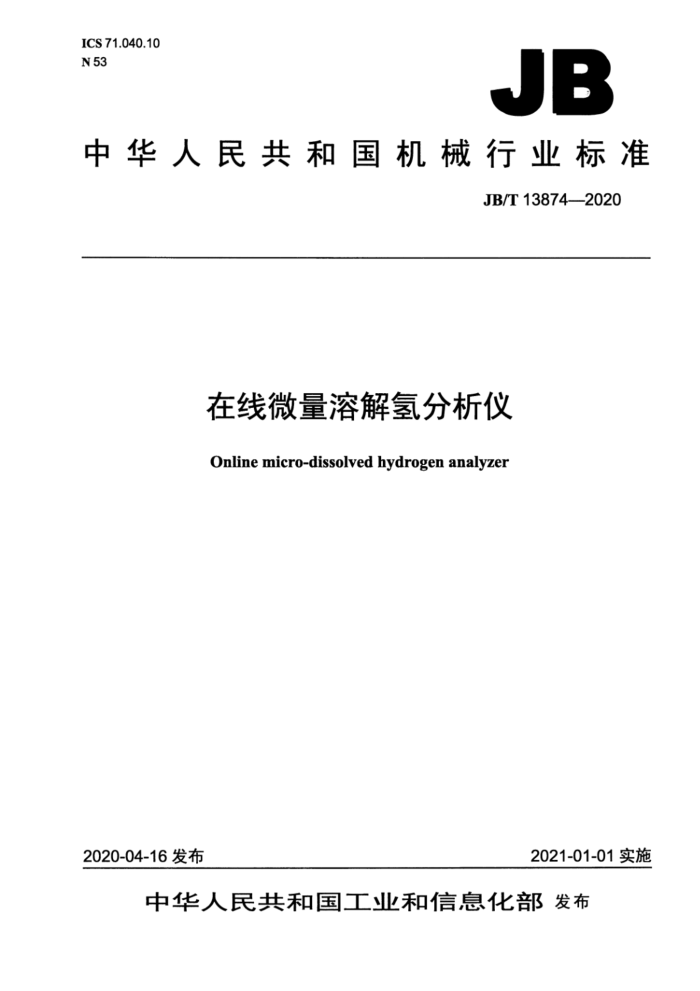

ICS 71.040.10 N 53
JB
中华人民共和国机械行业标准
JB/T13874—2020
在线微量溶解氢分析仪
Online micro-dissolved hydrogen analyzer
2020-04-16发布
2021-01-01实施
中华人民共和国工业和信息化部发布 中 华 人民共和 国
机械行业标准在线微量溶解氢分析仪
JB/T138742020
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·1.25印张·36千字
2021年1月第1版第1次印刷
定价：21.00元
*
书号：15111·15770 网址：http：/www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有 侵权必究 JB/T13874—2020
目 次
前言 1范围 2规范性引用文件 3术语和定义 4分类..
III
4.1按测量原理 4.2按安装方式. 5要求 5.1 正常工作条件. 5.2 外观... 5.3 功能要求 5.4 安全要求 5.5 技术性能 5.6 最小维护周期 5.7 影响量， 5.8 电磁兼容性 5.9 成套性 5.10 运输、运输贮存、 6试验方法. 6.1 试验条件 6.2 外观和成套性检查. 6.3 安全性能 6.4 技术性能 6.5 影响量 6.6 电磁兼容性 6.7 运输、运输贮存试验 7检验规则 7.1 检验分类 7.2 出厂检验 7.3 型式检验. 8标志、包装、运输和贮存， 8.1 仪器标志， 8.2 包装标志， 8.3 运输.. 8.4存... 附录A（资料性附录）不同温度、压力条件下氢气在水溶液中的溶解度附录B（规范性附录）氢气标准样品的选择、使用与操作 B.1 一般要求
7
10 10 10
1 12
14 14
I JB/T13874—2020
B.2 溶解氢浓度与氢气体积分数的换算 B.3计算示例，
..14 ....14
表1技术性能指标.. 表2型式检验. 表A.1不同温度、压力条件下氢气在水溶液中的溶解度
T
.9 ....12
II JB/T13874—2020
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国工业过程测量控制和自动化标准化技术委员会（SAT/TC124）归口。 本标准起草单位：北京华科仪科技股份有限公司、徐州远航仪器仪表有限公司、重庆昕晟环保科技
有限公司、内蒙古电力科学研究院、中国华电集团公司山东公司、华能北方联合电力有限责任公司呼和浩特金桥热电厂、北京市计量检测科学研究院。
本标准主要起草人：边宝丽、刘海波、李丹、吴东亮、程立、罗艳、孙利强、李超、李蔚、陈云龙、 朱鸿鑫、赵海波。
本标准为首次发布。
II JB/T13874—2020
在线微量溶解氢分析仪
.
1范围
本标准规定了在线微量溶解氢分析仪的术语和定义、分类、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于连续检测水溶液中微量溶解氢的分析仪、亚临界及以上大型工业蒸汽压力锅炉设备
中的在线微量溶解氢分析仪（以下简称仪器）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T28292002周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB4793.1一2007测量、控制和实验室用电气设备的安全要求第1部分：通用要求 GB/T11606—2007分析仪器环境试验方法 GB/T13384机电产品包装通用技术条件 GB/T13966 分析仪器术语 GB/T17626.2—2018 电磁兼容 试验和测量技术静电放电抗扰度试验 GB/T17626.3—2016 电磁兼容 试验和测量技术射频电磁场辐射抗扰度试验 GB/T17626.4—2018 电磁兼容 试验和测量技术电快速瞬变脉冲群抗扰度试验 GB/T17626.5—2019 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验 GB/T18268.1—2010 测量、控制和实验室用的电设备电磁兼容性要求第1部分：通用要求 GB/T34065—2017 分析仪器的安全要求
3术语和定义
GB/T13966界定的以及下列术语和定义适用于本文件。
3.1
在线微量溶解氢分析仪onlinemicro-dissolvedhydrogenanalyzer 用于连续检测水溶液中微量氢分子含量（≤50μug/L）的分析仪器。
3.2
亚临界蒸汽压力锅炉sub-criticalpressureboiler 出口蒸汽压力低于但接近于临界压力，一般为15.7MPa19.6MPa的锅炉。 注：按我国电站锅炉现行的蒸汽参数系列，亚临界蒸汽压力锅炉出口蒸汽压力规定为16.7MPa。
1 JB/T13874—2020
4分类
4.1 按测量原理
可分为： a）电化学法； b）热导法。
4.2按安装方式
可分为： a）盘式； b）壁挂式。
5要求
5.1 正常工作条件 5.1.1 环境条件
仪器使用环境应满足下列要求： a）环境温度：5℃～45℃； b）相对湿度：不大于85%； c）大气压力：75kPa～106kPa； d）供电电源：110V～240V、50Hz±1Hz/60Hz±1Hz； e）避免易燃、易爆和强腐蚀性气体及强烈的振动和电磁干扰存在。
5.1.2 2被测样品条件
仪器检测的样品应满足下列要求： a）流量：6L/h～20L/h； b）压力：0.1MPa～0.6MPa; c）温度：5℃~45℃； d）无油污和固体悬浮物。
5.2外观
仪器外观要求如下： a）仪器的外观整齐、清洁，表面涂、镀层无明显剥落、擦伤、露底、积污垢； b）所有铭牌及标志应耐久清晰，内容符合相关法律、标准的要求； c）所有的紧固件不得松动，各种调节器件灵活、功能正常； d）零件表面无锈蚀现象。
5.3功能要求
仪器应具有以下功能： a）校准； b）测量结果显示（读数补偿至25℃）； c）存储和查询； d）数据通信；
2 JB/T13874—2020
e）报警和报警输出。 5.4安全要求 5.4.1标志和文件
应符合GB4793.1一2007中第5章的规定。 5.4.2 警告标识
若使用氢气源，在仪器上应有明显警告标识。 5.4.3 防电击要求 5.4.3.1接触电流
由交流电网供电的仪器，其接触电流应符合GB/T34065一2017中6.2的规定。 5.4.3.2 介电强度
由交流电网供电的仪器，其介电强度应符合GB/T34065一2017中6.3的规定。 5.4.3.3 保护接地
由交流电网供电的仪器，其保护接地应符合GB/T34065一2017中6.4的规定。 5.5技术性能 5.5.1 气路密封性
用气路系统额定工作压力的1.5倍做压力试验，15min内压降应不大于试验压力的2%。 5.5.2 性能指标
仪器的性能指标应符合表1的规定。
表1技术性能指标
序号 1 2 3 4 5 6
性能指标不超出±3.0% 不超出±0.5ug/L 不超出±2.0%FS
项目名称示值误差零点漂移量程漂移重复性响应时间T9o 温度补偿误差
≤1.5% ≤30 s
不超出±5.0%
5.6 ：最小维护周期
仪器的最小维护周期应不少于168h。 5.7 影响量 5.7.1 电源电压变化影响
仪器由于供电电压的变化所引起的误差，应满足示值误差的要求。
