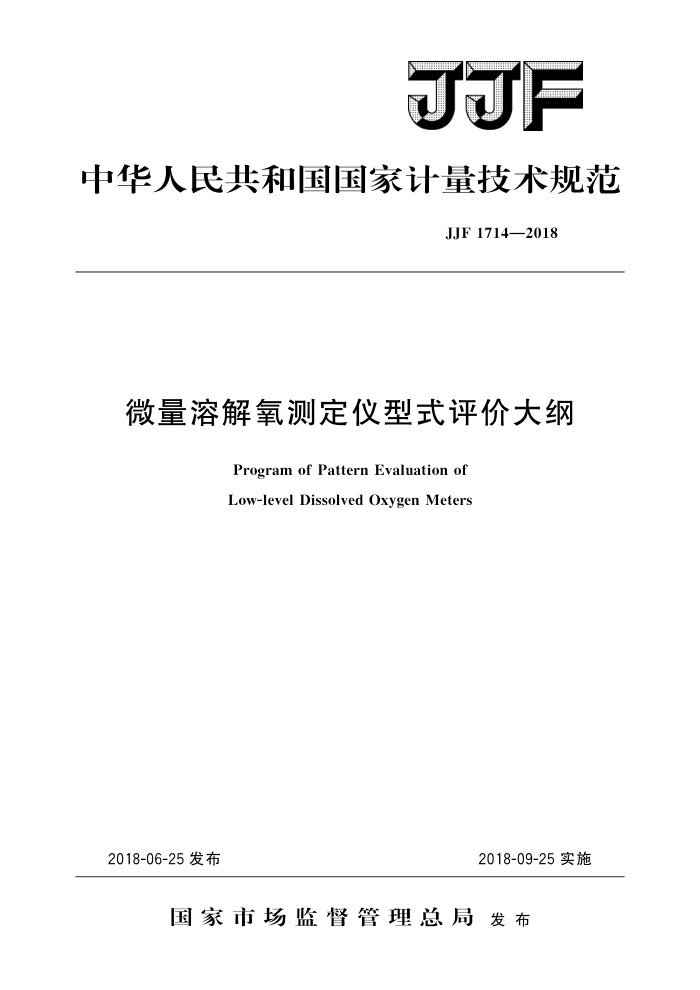

JJF
中华人民共和国国家计量技术规范
JJF1714—2018
微量溶解氧测定仪型式评价大纲
Program of Pattern Evaluation of Low-level Dissolved Oxygen Meters
2018-06-25发布
2018-09-25实施
国家市场监督管理总局发布 JJF1714—2018
微量溶解氧测定仪
型式评价大纲
JJF 1714—2018
Program of Pattern Evaluation of
Low-levelDissolved OxygenMeters
归口单位：全国物理化学计量技术委员会起草单位：中国计量科学研究院
广西壮族自治区计量检测研究院陕西省计量科学研究院
本规范委托全国物理化学计量技术委员会负责解释 JJF1714—2018
本规范主要起草人：
修宏宇（中国计量科学研究院）冯可荣（广西壮族自治区计量检测研究院）孙喜荣 （陕西省计量科学研究院）
参加起草人：
贺新洋 （中国计量科学研究院） JJF1714—2018
目 录
引言 1
(Ⅱ) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (4) (4) (4) (4) (5) (5) (8) (10) (10) (12) (18) (19)
范围· 2 引用文件· 3
概述· 4法制管理要求 4.1计量单位 4.2 准确度等级 4.3标志 5 计量要求 6 6.1 外观 6.2溶解氧传感器·.. 6.3环境适应性· 6.4稳定性·
通用技术要求..
型式评价项目表· 申请单位应提交的技术资料和试验样机
7
8
8.1 提交的技术资料 8.2提供样机的数量及样机的使用方式.. 9型式评价项目的试验方法和条件以及数据处理和合格判据. 9.1计量性能试验· 9.2 通用技术要求试验 10 型式评价结果的判定 11 试验项目所用计量器具和设备表附录A 微量溶解氧测定仪型式评价原始记录格式附录 B 无氧水的配制方法附录C 纯水中饱和溶解氧的浓度
I JJF1714—2018
引言
本型式评价大纲以JJF1015一2014《计量器具型式评价通用规范》和JJF1016 2014《计量器具型式评价大纲编写导则》为基础性规范进行制定。
本型式评价大纲的技术指标及试验方法参考了JJG1060一2010《微量溶解氧测定仪》、GB/T20245.4一2013《电化学分析器性能表示第4部分：采用覆膜电流式传感器测量水中溶解氧》等文件。
本型式评价大纲为首次发布。
ⅡI JJF1714—2018
微量溶解氧测定仪型式评价大纲
1范围
本型式评价大纲适用于分类编码为46360500的覆膜电极溶解氧测定仪中量程为（0～100）ug·L-1的微量溶解氧测定仪的型式评价
2 引用文件
本规范引用了下列文件： JG1060一2010微量溶解氧测定仪 GB/T20245.4一2013电化学分析器性能表示第4部分：采用覆膜电流式传感
器测量水中溶解氧
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3概述
微量溶解氧测定仪应用于电力、电子、能源、化工等行业对工艺用水溶解氧含量的
测试，通常由溶解氧传感器（或称溶解氧探头）和电子单元（或称二次仪表）组成。测量原理主要分为极谱法和荧光法，极谱法最为广泛。极谱法微量溶解氧测定仪（以下简称仪器）采用电化学极谱法传感器测量（0～100）ug·L-1范围内的水中溶解氧，图1 为仪器的原理图。其工作原理如下：极谱法传感器的阴极通常为金或铂金，阳极多为银（也可为铅等其他金属），选择性透氧膜只能透过氧气等气体。当水样流过溶解氧传感器时，水样中的氧通过选择性透氧膜向膜内扩散，其扩散速率取决于通过透氧膜的氧分子浓度和温度梯度。水中溶解氧分子在极化电压的作用下在阴极还原，溶解氧传感器产生响应电流。在一定温度下，响应电流的大小与溶解氧含量成正比。响应电流通过变换电路，显示出水中溶解氧含量。
在阴极上，氧被还原成氢氧化物：O2十2H2O十4e一→40OH 在阳极上，金属阳极被氧化成金属离子：Me十nCl-→MeCl.十ne 仪器的关键零部件为溶解氧传感器。
- JJF1714—2018
电子单元
极化电压
1
阳极电解质溶液
阴极
选择性透氧膜
溶解氧传感器
图1 极谱型微量溶解氧测定仪的原理图
法制管理要求 4.1 计量单位
4
仪器应采用法定计量单位，微克每升（μg·L-1）。 4.2 准确度等级
仪器根据其线性误差等性能分为A级和B级。
4.3标志
仪器应有铭牌。铭牌上应标明：制造厂名，产品名称及型号，制造年、月，出厂编号，测量范围，计量器具的等级。申请的样机应预留出计量器具型式批准标志及编号的位置。 5计量要求
A级、B级仪器的计量性能要求列于表1。
表1 仪器计量性能要求
仪器计量性能要求溶解氧 溶解氧示 温度传感器线性误差 值重复性 示值误差
仪器 残余电流引起级别 的零点偏移
零点漂移
响应时间
μg · L-1 (μg · L-i)· h-1 μg · L-1
℃
μg · L-1
M2 ≤10
不超过士2 不超过士5
≤3 不超过土0.5 ≤45 ≤10
A
不超过士1
不超过士5
B
不超过士1.0
≤90
2 JJF1714—2018
6通用技术要求
6.1外观 6.1.1仪器外表光洁平整，色泽均匀。各功能键工作正常，紧固件无松动、面板显示应清晰完整。自检功能、标定功能正常。 6.1.2仪器铭牌应清晰标明制造厂名、商标、名称、型号、规格、出厂编号以及出厂日期。 6.2溶解氧传感器
溶解氧传感器的保护套中保持有适量的蒸馏水，电极薄膜表面湿润并保持清洁，无触碰器壁，电解液中无气泡，电极表面清洁、光亮、无沉淀， 6.3环境适应性 6.3.1温度变化对仪器的影响
环境温度在额定工作温度上下限之间变化时，仪器溶解氧示值变化不应超过表2中的规定。
表2温度对仪器溶解氧示值的影响
A级
B级
仪器级别仪器溶解氧示值变化
5
10
μg · L-1
6.3.2电源环境变化对仪器的影响
电源环境在额定工作电压的下限90%至上限110%之间变化时，仪器溶解氧示值变化不应超过表3中的规定。
表3电源环境变化对仪器溶解氧示值的影响
仪器级别仪器溶解氧示值变化
A级
B级
2
5
μg · L-1
注：电池供电的仪器此项免检。
6.4稳定性
4h内仪器在标称值60g·L-1附近，溶解氧示值变化应不超过表4规定。
表4仪器示值稳定性
A级 2
B级
仪器级别仪器溶解氧示值变化
5
μg · L-1
3
