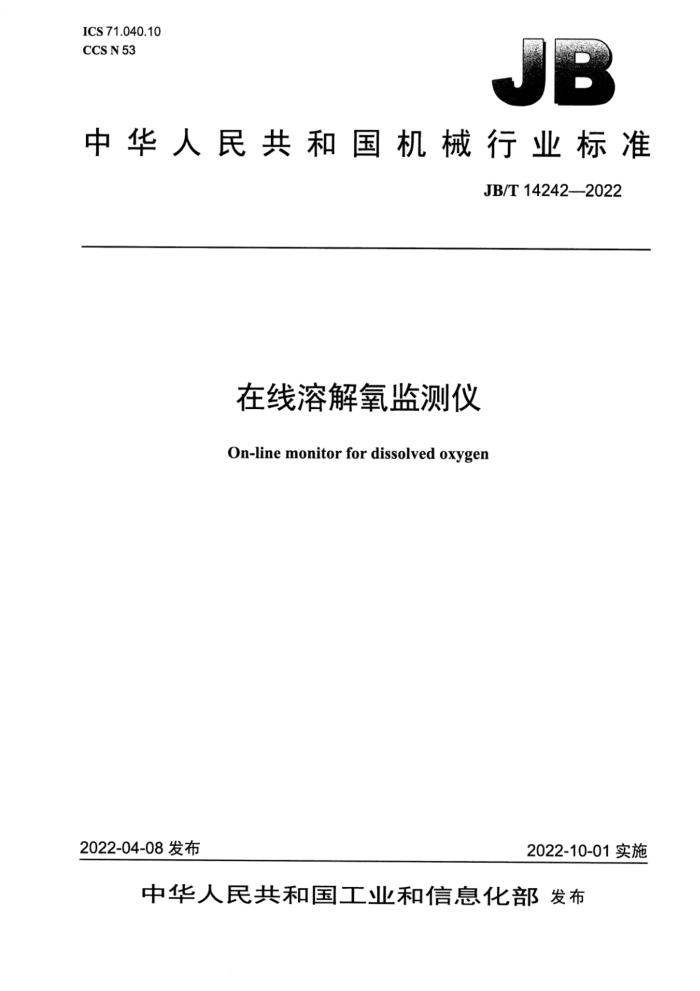

ICS 71.040.10 CCS N53
中华人民共和国机械行业标准
JB/T14242—2022
在线溶解氧监测仪
On-line monitorfor dissolved oxygen
2022-04-08发布
2022-10-01实施
中华人民共和国工业和信息化部发布 JB/T14242—2022
目 次
前言 1范围 2规范性引用文件 3术语和定义 4技术要求 4.1正常工作条件 4.2外观... 4.3功能要求.. 4.4防电击要求. 4.5性能要求.. 4.6环境适应性 4.7电磁兼容性. 4.8运输、运输贮存适应性 5试验方法. 5.1试验条件.. 5.2试验方法.. 6检验规则 6.1检验分类.. 6.2出厂检验.. 6.3型式检验.. 7标志、包装、运输和贮存 7.1 仪器标志. 7.2包装标志. 7.3运输. 7.4贮存. 附录A（规范性）不同大气压力和温度条件下饱和溶解氧浓度附录B（规范性）不同水温、含盐量与饱和溶解氧的函数关系参考文献
10 .10 10 11 13 14
表1性能要求. 表2型式检验项目及要求，表A.1不同大气压力和温度条件下饱和溶解氧浓度表B.1不同水温、含盐量与饱和溶解氧的函数关系
Q
11 13
- JB/T14242—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任本文件由中国机械工业联合会提出。 本文件由全国工业过程测量控制和自动化标准化技术委员会（SAC/TC124）归口。 本文件起草单位：吉林市光大分析技术有限责任公司、河北科瑞达仪器科技股份有限公司、北京华
科仪科技股份有限公司、中国计量科学研究院、北京雪迪龙科技股份有限公司、长春吉大·小天鹅仪器有限公司、吉林省计量科学研究院、深圳市麦斯达夫科技有限公司、恩德斯豪斯（中国）自动化有限公司、河北省计量监督检测研究院、五邑大学、力合科技（湖南）股份有限公司、四川渔光物联技术有限公司。
本文件主要起草人：承学东、刘哲、魏艳菊、刘海波、修宏宇、张艳超、高德江、安卫东、高武龙、 吴跃、方静、郏建波、黄海萍、文华、王鸿昌、由丽。
本文件为首次发布。
II JB/T14242—2022
在线溶解氧监测仪
1范围
本文件规定了在线溶解氧监测仪的术语和定义、技术要求、试验方法、检验规则及标志、包装、运输和贮存。
本文件适用于用电化学法或荧光法实时监测地表水（包括水产养殖用水）、废水和污水中含氧浓度（0～20mg/L）的在线溶解氧监测仪的制造。
本文件不适用于微量溶解氧监测仪。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB/T28292002 2周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T11606—2007 分析仪器环境试验方法 GB/T13384—2008 机电产品包装通用技术条件 GB/T13966分析仪器术语 GB/T17626.2—2018 电磁兼容 试验和测量技术静电放电抗扰度试验 GB/T17626.3—2016 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验 GB/T17626.4—2018 电磁兼容 试验和测量技术电快速瞬变脉冲群抗扰度试验 GB/T17626.5—2019 电磁兼容 试验和测量技术浪涌（冲击）抗扰度试验 GB/T17626.6—2017 电磁兼容 试验和测量技术射频场感应的传导骚扰抗扰度 GB/T17626.8—2006 电磁兼容 试验和测量技术工频磁场抗扰度试验 GB/T17626.11—2008 电磁兼容 试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验 GB/T18268.1—2010 测量、控制和实验室用的电设备 各电磁兼容性要求第1部分：通用要求 GB/T34065—2017 分析仪器的安全要求
3术语和定义
GB/T13966界定的术语和定义适用于本文件。
4： 技术要求
4.1正常工作条件 4.1.1 1环境条件
在线溶解氧监测仪在下列环境条件下应能正常工作： JB/T14242—2022
a）环境温度：0℃～45℃； b）相对湿度：≤90% c）电源电压：220V土22V； d）电源频率：50Hz士1Hz； e）大气压力：50kPa110kPa。
4.1.2 2试样条件
被测试样应符合下列条件： a）温度：0℃40℃； b）流速：按照在线溶解氧监测仪（以下简称“仪器”）制造厂的要求。
4.2外观
仪器的外观应满足以下要求： a）外观整齐、清洁，表面涂、镀层无明显剥落、擦伤、露底及污垢； b）所有铭牌及标志应耐久和清晰，内容符合相关法规、标准的要求； c）所有紧固件不得松动，各种调节件灵活、功能正常； d）零件表面不得锈蚀； e）仪器可拆部分应能无障碍地拆装。
4.3 功能要求
仪器应具有以下功能： a）校准； b）温度补偿、压力补偿和盐度补偿： c）测量结果显示和存储； d）查询； e）数据通信： f）信号输出： g）可设定溶解氧浓度报警阀值。
4.4 ，防电击要求
仪器的接触电流、介电强度、保护接地等防电击指标应符合GB/T34065一2017中第6章的规定。 4.5 5性能要求
仪器性能要求见表1。
表1性能要求
性能指标
单位 mg/L mg/L mg/L mg/L %FS
序号 1 2 m 4 5 2
项目名称示值误差零值误差重复性零点漂移量程漂移
一级不超过±0.30 不超过±0.10 不超过士0.15 不超过±0.30 不超过土1.5
二级不超过±0.50 不超过±0.30 不超过±0.30 不超过±0.50 不超过±2.5 JB/T14242—2022
表1性能要求（续）
性能指标
序号 6 7 8 9 10
单位 5 ℃ % h h
项目名称
一级 ≤60 不超过±0.5 不超过±2 ≥168 ≥720
二级 ≤120
响应时间温度示值误差盐度补偿误差最小维护周期
不超过±1.0 不超过士5
≥72 ≥360
平均无故障连续运行时间MTBF
注：仪器的性能指标按相关试验项目测试，结果分为一级和二级。 4.6环境适应性 4.6.1环境温度影响
仪器由于环境温度的变化所引起的偏差应不超过示值误差。 4.6.2环境湿热影响
仪器由于环境湿度的变化所引起的偏差应不超过示值误差。 4.6.3电源电压的适应性
仪器由于供电电源电压的变化（电压的变化在额定工作电压的土10%以内）所引起的偏差应不超过示值误差。 4.7电磁兼容性
仪器的静电放电抗扰度、射频电磁场辐射抗扰度、电快速瞬变脉冲群抗扰度、浪涌（冲击）抗扰度、射频场感应的传导骚扰抗扰度、工频磁场抗扰度及电压暂降、短时中断和电压变化的抗扰度应分别满足GB/T18268.1一2010中性能判据表1或表2的要求。 4.8运输、运输贮存适应性
仪器（包含传感器）在运输包装状态下，包括低温贮存、高温贮存、跌落、碰撞、交变湿热，按 GB/T11606一2007表1中运输、运输贮存的要求进行试验，其中高温为55℃；低温为-20℃；交变湿热的相对湿度为95%、温度为40℃；倾斜跌落高度为250mm，碰撞为1000次。试验后，包装箱不应有较大变形和损伤，受试仪器不应有变形松脱、涂覆层剥落等机械损伤。试验后，仪器的性能指标应符合本文件4.4和表1中序号1～7的要求。
5试验方法
5.1试验条件 5.1.1环境条件
除非另有规定，仪器应在下列参比工作条件下进行性能试验： a）环境温度：20℃±2℃； b）试样温度：20℃土0.2℃； c）相对湿度：30%～60%； JB/T14242—2022
d）电源电压：220V土22V； e）电源频率：50Hz士1Hz； f）大气压力：86kPa～110kPa。
5.1.2试验仪器与设备
仪器试验用主要设备包括： a）数字万用表（4位半）； b）恒温水槽（恒温范围0℃～50℃，均匀性≤0.1℃，波动度不超过±0.1℃/30min）； c）标准温度计（分辨力为0.1℃）： d）天平（检定分度值为1mg）； e）秒表（分辨力为0.1s)； f）曝气装置； g）气压表（分度值为0.1kPa，误差不超过±0.25kPa)； h）高低温试验箱（-20℃～70℃）； i）湿度试验箱（相对湿度28%~98%）。
5.1.3试剂、试样配制 5.1.3.1无氧水：将约25g的无水亚硫酸钠（Na2SO3）溶于500mL的蒸馏水中，现用现配。 5.1.3.2饱和溶氧水：将空气通入蒸馏水使其中的溶解氧达到饱和（试验过程中要求连续通入空气），不同大气压力和温度条件下的饱和溶解氧浓度见附录A。 5.1.3.3氯化钠（NaCI)：分析纯。 5.1.4试验准备
预先将传感器浸入纯水中浸泡12h后，安装仪器流路及传感器，接通电源，启动仪器，至试验开始前仪器应开机预热30min以上，以使各部分功能及显示记录单元稳定，并对仪器进行量程标定及零点标定。 5.2试验方法 5.2.1仪器外观
目视检查。 5.2.2功能检测
按照仪器制造厂使用说明书检查功能。 5.2.3防电击
按GB/T34065—2017中第6章规定的方法进行试验。 5.2.4示值误差
将传感器分别浸入（10士0.2）℃、（20土0.2）℃和（30士0.2）℃的饱和溶氧水中，稳定后读取各自的仪器示值，重复测量3次，并计算仪器测量的平均值x，按公式（1）计算，取绝对值最大者。
(1)
Ax=x-x
式中：
4 JB/T14242—2022
Ax 溶解氧浓度示值误差，单位为毫克每升（mg/L） x- 仪器测量的平均值，单位为毫克每升（mg/L）；
溶解氧浓度标准值（根据溶液的实测温度值和大气压力值，按附录A计算），单位为毫克每升（mg/L)。
Xp
5.2.5零值误差
将传感器从空气中浸入到新配制的无氧水中，15min后的仪器示值即为零值误差。 5.2.6重复性
将传感器浸入（20士0.2）℃的饱和溶氧水，重复测量6次，记录各次测量值，按公式（2）计算仪器重复性。
(x; - x)2
f
(2)
S:
n-1
式中： S仪器重复性，单位为毫克每升（mg/L)；一第i次测量值，单位为毫克每升（mg/L)：
x, " T
一n次测量值的平均值，单位为毫克每升（mg/L）； n- —测量次数，n=6。
5.2.7零点漂移
将传感器浸入无氧水，待仪器示值稳定后，每小时记录一次，连续测量24h。利用该段时间内稳定后的初期零值（前3h的3次测量值的平均值），按公式（3）计算零点漂移，取绝对值最大者。
8= X, -x
(3)
式中：
零点漂移，单位为毫克每升（mg/L）； x, 第i次的测量值，单位为毫克每升（mg/L)； Xo 初期零值，单位为毫克每升（mg/L）。
5.2.8量程漂移
将传感器浸入饱和溶氧水，待仪器示值稳定后，每小时记录一次，连续测量24h。利用该段时间内稳定后的初期量程值（前3h的3次测量值的平均值），按公式（4）计算量程漂移，取绝对值最大者。
- 4=l0 x100%
(4)
R
式中： & 一量程漂移； Li 一第i次的测量值，单位为毫克每升（mg/L)； Lo 初期量程值，单位为毫克每升（mg/L）；
仪器的满量程值，单位为毫克每升（mg/L）。
R
5.2.9响应时间
先将传感器放入到饱和溶氧水中，记录饱和溶解氧浓度的测量结果；再将传感器从饱和溶氧水移入
5
