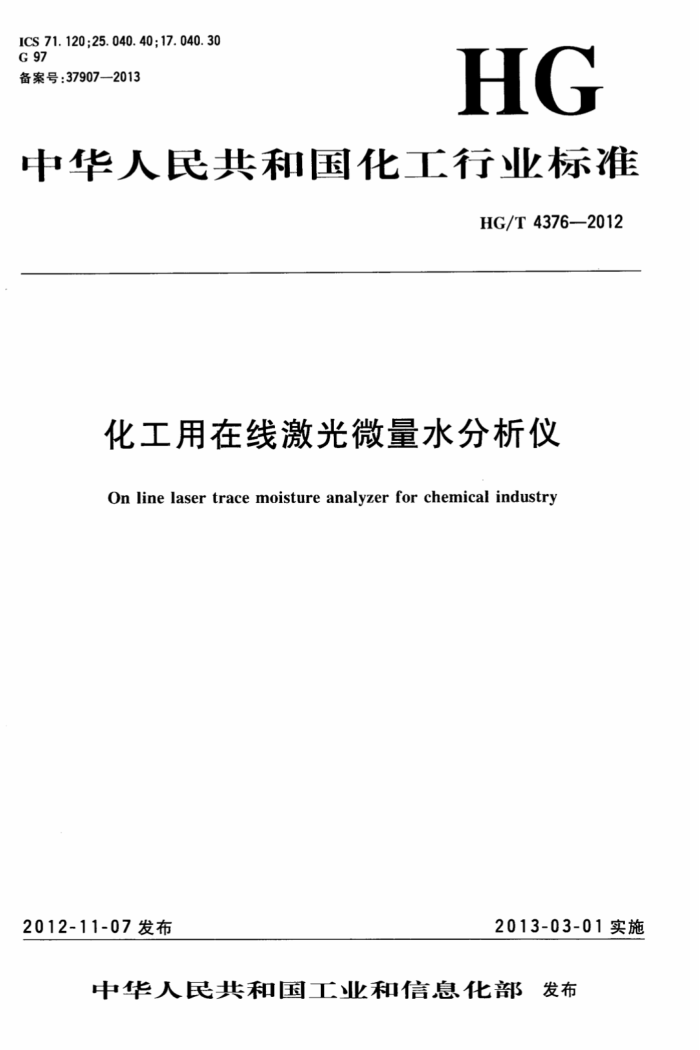

中华人民共和国化工行业标准
HG/T 4376-—2012
化工用在线激光微量水分析仪
On linelaser tracemoistureanalyzerfor chemical industry
2013-03-01实施
2012-11-07发布
中华人民共和国工业和信息化部发布 HG/T4376—2012
前 言
本标准按照GB/T1.1给出的规则起草。 本标准的附录A为资料性附录。 本标准由中国石油和化学工业联合会提出。 本标准由化学工业专用仪器仪表标准化技术委员会归口。 本标准起草单位：聚光科技（杭州）股份有限公司、天华化工机械及自动化研究设计院。 本标准主要起草人：黄伟、俞大海、顾海涛、王森、王欣媛、曾文秀。
I
建筑321---标准查询下载网 www. jz321. net HG/T4376--2012
化工用在线激光微量水分析仪
1范围
本标准规定了化工用在线激光微量水分析仪的术语和定义、要求、试验条件、试验方法、检验规则、 标志、包装、运输和贮存。
本标准适用于化工行业使用可调谐半导体激光吸收光谱技术测量气体中微量水浓度的在线激光微量水分析仪（以下简称分析仪器）。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本
文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB3836.1爆炸性环境第1部分：设备通用要求 GB3836.2爆炸性环境第2部分：由隔爆外壳“d”保护的设备 GB3836.5爆炸性环境用防爆电气设备第5部分正压外壳型“p” GB4793.1一2007测量、控制和实验室用电气设备的安全要求第1部分：通用要求 GB7247.1激光产品的安全第1部分：设备分类、要求和用户指南 GB/T11606 分析仪器环境试验方法 GB/T13384 机电产品包装通用技术条件 GB/T17626.2 电磁兼容试验和测量技术静电放电抗扰度试验 GB/T17626.3电磁兼容 试验和测量技术射频电磁场辐射抗扰度试验 GB/T17626.4 电磁兼容 试验和测量技术电快速瞬变脉冲群抗扰度试验 GB/T17626.5电磁兼容 试验和测量技术浪涌（冲击）抗扰度试验 GB/T18268.1 测量、控制和实验室用的电设备电磁兼容性要求第1部分：通用要求 GB/T18403.1 气体分析器性能表示 第1部分：总则 GB/T25476 6可调谐激光气体分析仪 GJB/T150.9 军用设备环境试验方法湿热试验 GJB/T150.10 军用设备环境试验方法 霉菌试验 GJB/T150.11 军用设备环境试验方法 盐雾试验
3术语和定义
GB/T18403.1定义的术语以及下列术语及定义适用于本文件。
3. 1
微量水浓度moistureconcentration 气体中微量水分所占摩尔百万分比，其浓度范围般小于1000μmol/mol。
3. 2
在线激光微量水分析仪onlinelasertracemoistureanalyzer 直接与工艺介质相连，连续取样并自动分析的采用可调谐激光吸收光谱测量技术的微量水分分析
仪器。 4要求 4.1工作条件
1 HG/T4376-—2012
仪器在表1规定的工作条件下应能正常工作。
表1工作条件
影响因素环境温度相对湿度大气压力阳光辐射空气流速
序号 1 2 3 4 5 6 7 8 9 10 11
单位 ℃ % kPa 一 m/s 一
正常工作条件
5~40 ≤90 70.0~106.0 无直接照射 0~0.5 按制造商规定按制造商规定按制造商规定按制造商规定按制造商规定
外界电场、磁场、电磁场
工作位置通风机械振动有害性气体电源电压
一
V
（额定电压)220土2.2
4. 2 外观要求 4.2.1 仪器应保持清洁，不得有污物积垢。 4.2.2 仪器表面应光洁平整，不得有锈蚀现象。 4.2.3 仪器零件结合处应整齐，无毛刺、锐棱和粗糙不平现象，刚性连接部件不得松动。 4.2.4 仪器铭牌及标志应完整、清楚、持久。 4. 3 防腐蚀要求
仪器应适应化工行业的腐蚀性环境，采用耐腐蚀材料、正压通风等措施使仪器不被腐蚀。 4.4防爆要求
仪器应达到所标称防爆级别的性能要求，符合GB3836系列标准的规定。 4.5 5输出接口和输出信号
仪器应具备相应的信号输出接口，信号输出应包括模拟量[（4～20）mA、（1～5）V，并能根据使用要求提供通用的通信接口。 4.6性能要求 4.6.1线性误差
仪器的线性误差应不大于土2%F.S。 4.6.2零点漂移和量程漂移
仪器连续运行规定的时间间隔，其零点漂移量和量程漂移量应不超过士2%F.S。 运行时间间隔应为7d。
4.6.3重复性
仪器的重复性误差应不大于1%。 4.6.4输出波动
在规定时间内，仪器输出信号的波动应不超过线性误差的三分之一 4.6.5预热时间
预热时间应不大于30min。 4.6.6响应时间T9o
仪器的响应时间T9o（从被测特性值发生阶跃变化的瞬间起，到示值变化通过且保持在超过其稳态
2
建筑321---标准查询下载网 www. jz321. net HG/T4376—2012
振幅值之差的90%所经过的时间）可在下列时间中选取：
30s、60s、120s、180s。 4.6.7干扰误差
凡是被测气体中存在不低于仪器检测限的干扰组分，均应按用户要求或双方协议分别测定其干扰误差。 4.7影响量 4.7.1环境温度变化影响
环境温度在5℃～40℃范围内变化对测量值的影响应不大于4.6.1所标称的线性误差。 4.7.2振动影响
仪器在进行振动试验的过程中，仪器的测量结果应符合4.6.1的规定，并且不得有机械损坏。 4.8电磁兼容要求
仪器的静电放电抗扰度、射频电磁场辐射抗扰度、电快速瞬变脉冲群抗扰度、浪涌（冲击）抗扰度及电压暂降、短时中断和电压变化的抗扰度应满足GB/T18268.1的要求。 4.9安全要求 4.9.1标志和文件
标志和文件应符合GB4793.1-2007中第5章的有关规定。 4.9.2防电击要求 4.9.2.1接触电流
由交流电网供电的仪器，其接触电流应符合GB4793.1—2007中6.3的有关规定。 4.9.2.2保护接地
由交流电网供电的仪器，其保护接地应符合GB4793.1一2007中6.5.1的有关规定。 4.9.2.3绝缘强度
由交流电网供电的仪器，在电源输入端与可触及导电零部件之间施加规定的1500V的试验电压
历时1min，不应出现击穿或重复飞弧现象。 4.9.3激光安全
为了避免制造商和用户使用仪器过程中引起人员的伤害，制造商在制造时和提供的用户指南要符合GB7247.1有关规定，说明激光安全等级、相关警示标识和使用注意事项。 5试验条件 5.1除非另有规定，第6章试验方法中的6.5电磁兼容试验应在参比试验条件下进行；其他试验在仪器的工作条件下进行。仪器的参比试验条件见表2。
3 HG/T4376—2012
表2 参比试验条件
影响量环境温度相对湿度大气压力阳光辐射空气流速
序号 1 2 3 4 5 6 7 8 9 10 11
单位 ℃ % kPa
参比试验条件
23±5 45~75 86.0~106.0 无直接照射 0~0.2
m/s
可以忽略不计的含量正常工作位置土1° 无阻碍，但不得对流
外界电场、磁场、电磁场
工作位置通风机械振动有害性气体电源电压
可忽略不计可以忽略不计的含量
V
220±2.2
5. 2 零点校准气为含水量低于1μmol/mol的干燥氮气。 试验方法
6
6.1 防腐蚀性能
防腐蚀性能中湿热试验按GJB150.9的规定进行，霉菌试验按GJB150.10的规定进行，盐雾试验按GJB150.11的规定进行。 6.2防爆性能
防爆性能按GB3836系列标准的规定进行检验。 6.3性能试验 6.3.1线性误差
启动仪器，按规定时间预热后，通人零点校准气，使用微量水分标准发生器（参见附录A产生读数接近满刻度的试验用混合气以及至少两种中间浓度的试验用混合气，其浓度尽量均匀分布在仪器的测量范围内，重复上述步骤至少6次，记录仪器的示值。求出相应的示值平均值及其与校准气标称值的差值△A，按式(1)计算8。取绝对值最大者为仪器的线性误差。
AA、
81= ×100%
(1)
R
式中： R- 仪器满量程值（以下值同义）。
6.3.2零点漂移和量程漂移
启动仪器，按规定时间预热后，通人零点校准气，指示调到量程的5%与测量下限之和处（以下简称规定处），稳定后，记录仪器的示值。通入规定浓度（一般为满量程60%～90%的标准气体，以下同）的校准气，记录稳定后的仪器的示值（至少6次，在试验周期内近似均匀分布）。分别记录零点值为Z；和终点值E(i=1,2，"，n;n≥6）。计算差值△Z;=（Z;一Z)及△E;=（E;-Z)一（E一Z）,取绝对值最大的为△Zmax、△Ema
零点漂移量（%）按式（2）计算。
Zm××100% R
00=
(2)
式中：
4
建筑321---标准查询下载网 www. jz321. net HG/T4376—2012
R一一仪器满量程值（以下值同义）。 量程漂移量（8s）按式（3）计算。
Emax ?×100%
os=
(3)
R
注：如果大气压力变化对仪器指示值的影响不可忽略，应记录大气压力值，以便对测量结果进行修正。Z；、E：值应为受压力影响的修正值。 6.3.3下列试验项目依据GB/T18403.1实施：
a）重复性； b） 输出波动； c) 预热时间； d）响应时间。
6.4影响量
影响量试验方法依据GB/T25476实施。 6.5电磁兼容性 6.5.1静电放电抗扰度试验的试验方法按GB/T17626.2实施。 6.5.2射频电磁场辐射抗扰度试验的试验方法按GB/T17626.3实施。 6.5.3电快速瞬变脉冲群抗扰度试验的试验方法按GB/T17626.4实施。 6.5.4浪涌（冲击）抗扰度试验的试验方法按GB/T17626.5实施。 6.6安全要求 6.6.1防电击试验 6.6.1.1接触电流
接触电流按GB4793.1的有关规定进行试验。 6.6.1.2保护接地
保护接地按GB4793.1附录F的有关规定进行试验。 6.6.1.3绝缘强度
用耐电压测试仪，在一端为连接在一起的电源线插头的相线和中线，另一端为连接在一起的所有可触及导电零部件之间，在5s内升至规定的试验电压值1500V，并保持1min。电源线与可接触导电件间的抗干扰电容不应开路；若这些电容不能用于试验，则可以用一个数值为交流电压1.4倍的直流电压试验。 6.6.2激光安全
激光安全按GB7247.1的有关规定进行试验。 7检验规则 7.1检验分类
仪器检验分为出厂检验和型式检验。 7.2出厂检验
每台仪器须经制造厂检验，所检验的项目全部达到产品标准要求后方可出厂，并附有产品合格证、 使用说明书及装箱单。 7.3型式检验
在下列情况之一时，应进行型式检验： a）仪器设计定型或生产定型时； b） 仪器转厂或转移生产地时； c) 仪器正式生产后，如结构、材料、工艺有较大改变，可能影响仪器性能时；
5 HG/T4376—2012
d) 仪器长期停产，恢复生产时； e) 仪器正常生产时，定期或积累定产量后，应周期进行次检验，一般为3年； f) 国家各级质量监督检验要求时； g) 出厂检验结果与上次型式检验有较大差异时。 标志、包装、运输和贮存
8
8.1 仪器的标志
仪器在适当的明显位置固定铭牌，其上应有如下内容： a) 制造商名称、地址； b) 仪器名称、型号、规格； c) 制造日期； d) 产品编号； e) 电源电压、电源频率； f) 必须标识的重要标志； g) 执行标准。
8.2包装
仪器包装应符合GB/T13384中防潮、防震包装规定。 8. 3 运输和贮存
仪器的运输、贮存要求参照GB/T11606的有关规定。
6
